> EATON - MOELLER series>Interruptores de posición >HH-K 063267 ELECTRIC Cabezal de accionamiento Varilla de accionamiento aislante
Anterior producto Siguiente producto

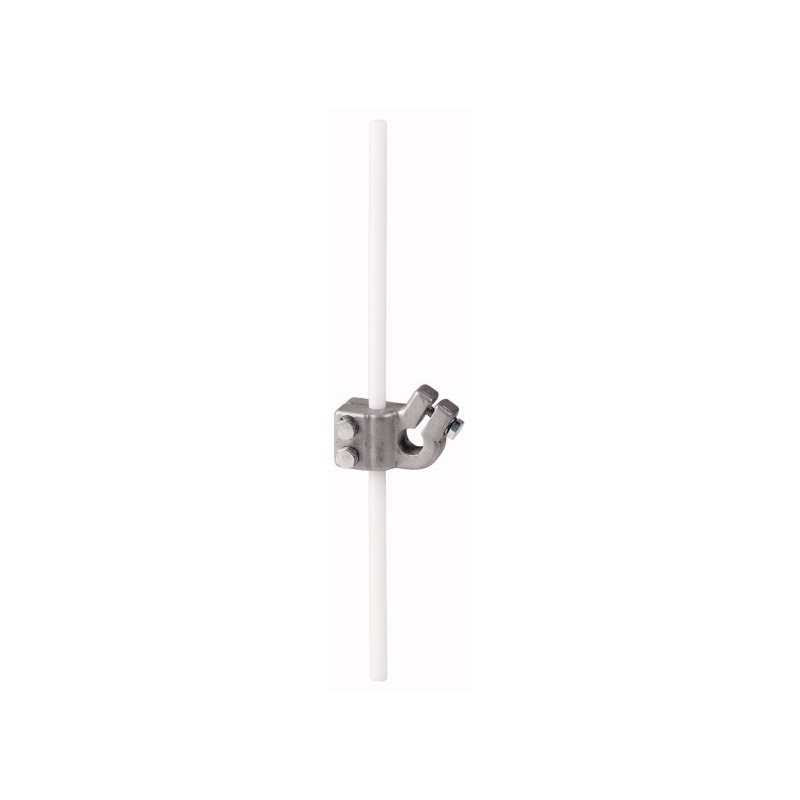

HH-K 063267 EATON ELECTRIC Cabezal de accionamiento Varilla de accionamiento aislante Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

HH-K 063267 EATON ELECTRIC Cabezal de accionamiento Varilla de accionamiento aislante

HH-K

063267

EATON-MOELLER

Cabezal de accionamiento; Varilla de accionamiento aislante

Material aislado de la varilla de accionamiento

Varilla de accionamiento, Componentes, Referencia del grupo de piezas: AT4, Función: Varilla de accionamiento, Descripción: Para añadir accionamiento giratorio R-AT4, Con varilla de plástico, No debe utilizarse como interruptor de posición de seguridad, Velocidad máx. de funcionamiento lateral: 1,4, Longitud de la palanca: 190 mm, Para uso con: R-AT4, Contacto de acción rápida: Solo permitido con contacto de acción rápida

Más detalles


Sensores > Cabezal de accionamiento de interruptor de posición / bisagra

Interruptores de posición

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Actuador de varilla de material aislante
Varilla accionadora, Componentes, Parte del grupo de referencia: AT4, Función: varilla Accionadora, Descripción: Para añadir R-AT4 rotatorio de la unidad, Con varilla de plástico, No debe utilizarse como un interruptor de posición de seguridad, Max. la velocidad de operación lateral: 1.4, la longitud de la Palanca: 190 mm, Para utilizar con: R-AT4, de acción instantánea de contacto: Sólo permitido con broche-acción póngase en contacto con

Programa de entrega

La función básica de
Componentes
Parte del grupo de referencia
AT4
Gama de productos
Actuadores
La función
Varilla accionadora
Descripción
Para añadir R-AT4 rotatorio de la unidad de
Con varilla de plástico
No debe utilizarse como un interruptor de posición de seguridad
Max. la velocidad de operación lateral
1.4
La longitud de la palanca [l]
190 mm
Para el uso con
R-AT4
Complemento de la acción de contacto
Sólo admisible con broche-acción póngase en contacto con

La verificación del diseño según la norma IEC/EN 61439

Datos técnicos para la verificación del diseño
Corriente de operación nominal especificada en la disipación de calor [In]
0 Un
La disipación de calor por polo, dependiente de la corriente [Pvid]
0 W
Equipamiento de la disipación de calor, dependiente de la corriente [Pvid]
0 W
Estática de la disipación de calor, no dependiente de la corriente [Pvs]
0 W
La disipación de calor de la capacidad [Pdiss]
0 W
Temperatura ambiente de operación min.
-25 °C
Ambiente de funcionamiento temperatura máx.
+70 °C
IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Por favor, pregunte
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
No aplicable.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Sensores (EG000026) / cabeza de la Unidad a la posición de los interruptores/interruptores de bisagra (EC001483)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Binario de la tecnología de sensores, de seguridad relacionados con la tecnología de sensor / interruptor de Posición / de la Unidad de cabeza para los interruptores de posición ([email protected] [BAA083012])
Tipo de elemento de control
Varilla accionadora

ETIM for 063267 Sensores (EC001483)
Característica Valor
Ejecución del elemento accionador (EF006976) Varilla de accionamiento
