> EATON - MOELLER>Interrupteurs de position >HH-K 063267 ELECTRIC Levier à tige en matière isolante
Produit précédent Produit suivant

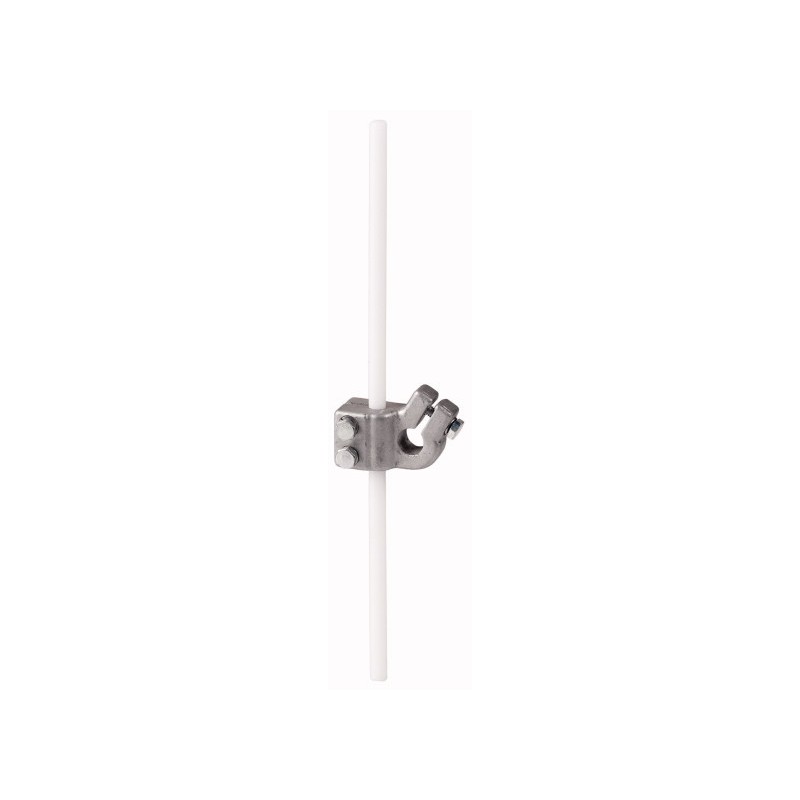

HH-K 063267 EATON ELECTRIC Levier à tige en matière isolante Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

HH-K 063267 EATON ELECTRIC Levier à tige en matière isolante

HH-K

063267

EATON-MOELLER

Levier à tige en matière isolante

Tête d’entraînement ; Tige d’actionnement isolante

Tige d’actionnement, Composants, Référence du groupe de pièces : AT4, Fonction : Tige d’actionnement, Description : Pour l’ajout d’un entraînement rotatif R-AT4, Avec tige en plastique, Ne pas utiliser comme interrupteur de position de sécurité, Vitesse de fonctionnement maximale latérale : 1,4, Longueur du levier : 190 mm, Pour utilisation avec : R-AT4, Contact à action instantanée : Autorisé uniquement avec contact à action rapide

Plus de détails


Détecteurs > Tête d'entraînement pour commutateur de position / commutateur à charnière

Interrupteurs de position

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Levier à tige en matière isolante
Levier à tige, Eléments constitutifs, Identificateur de type: AT4, Fonction: levier à tige, Description: à compléter par une commande rotative R-AT4, avec tige en matière isolante, Ne pas utiliser les références suivantes comme interrupteurs de position de sécurité:, Vitesse d’attaque latérale max.: 1.4 m/s, Longueur levier: 190 mm, Utilisation pour: R-AT4, Contact à action brusque: admissible uniquement en association avec un contact à action brusque

Gamme de livraison

Fonction de base
Eléments constitutifs
Identificateur de type
AT4
Gamme
Clés d'actionnement
Fonction
levier à tige
Description
à compléter par une commande rotative R-AT4
avec tige en matière isolante
Ne pas utiliser les références suivantes comme interrupteurs de position de sécurité:
Vitesse d’attaque latérale max.
1.4 m/s
Longueur levier [l]
190 mm
Utilisation pour
R-AT4
Contact à action brusque
admissible uniquement en association avec un contact à action brusque

Vérification de la conception selon IEC/EN 61439

Caractéristiques techniques pour la vérification de la conception
Courant assigné d'emploi pour indication de la puissance dissipée [In]
0 A
Puissance dissipée par pôle, en fonction du courant [Pvid]
0 W
Puissance dissipée du matériel, fonction du courant [Pvid]
0 W
Puissance dissipée statique, dépendante du courant [Pvs]
0 W
Pouvoir d'émission de puissance dissipée [Pve]
0 W
Température d’emploi min.
-25 °C
Température d’emploi max.
+70 °C
Certificat d'homologation IEC/EN 61439
10.2 Résistance des matériaux et des pièces10.2.2 Résistance à la corrosion
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.1 Résistance à la chaleur de l'enveloppe
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.2 Résistance Matières isolantes Chaleur normale
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.3.3 Résistance Matières isolantes Chaleur exceptionnelle
Les exigences de la norme produit sont respectées.
10.2 Résistance des matériaux et des pièces10.2.4 Résistance aux UV
Sur demande
10.2 Résistance des matériaux et des pièces10.2.5 Elevation
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.6 Essai de choc
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.2 Résistance des matériaux et des pièces10.2.7 Inscriptions
Les exigences de la norme produit sont respectées.
10.3 Degré de protection des enveloppes
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.4 Distances d'isolement et lignes de fuite
Les exigences de la norme produit sont respectées.
10.5 Protection contre les chocs électriques
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.6 Montage de matériel
Sans objet du fait que l'ensemble de l'appareillage doit être évalué.
10.7 Circuits électriques et raccordements internes
Sous la responsabilité du tableautier.
10.8 Raccordements pour conducteurs passés de l'extérieur
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.2 Tension de tenue à fréquence industrielle
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.3 Tension de tenue aux chocs
Sous la responsabilité du tableautier.
10.9 Propriétés d'isolement10.9.4 Test d'enveloppes en matière isolante
Sous la responsabilité du tableautier.
10.10 Echauffement
Sans objet.
10.11 Tenue aux courts-circuits
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.12 Compatibilité électromagnétique
Sous la responsabilité du tableautier. Les spécifications des appareils doivent être respectées.
10.13 Fonctionnement mécanique
Au niveau de l'appareil, les conditions requises sont remplies dans la mesure où les instructions de la notice de montage (IL) sont prises en compte.

Caractéristiques techniques ETIM 7.0

Détecteurs (EG000026) / Tête d'entraînement pour commutateur de position / commutateur à charnière (EC001483)
Electricité, Electronique, Automatisation et Commande / Capteur TOR, capteur de sécurité / Interrupteur de position / Tête d'entraînement pour Interrupteur de position ([email protected] [BAA083012])
finition de l'élément d'actionnement
levier à tige

ETIM for 063267 Détecteurs (EC001483)
Caractéristique Valeur
Finition de l'élément d'actionnement (EF006976) Levier à tige

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
HH-K HH-K 063267 FR_063267.pdf 121 Kbytes HH-K HH-K 063267 FR_063267.pdf
