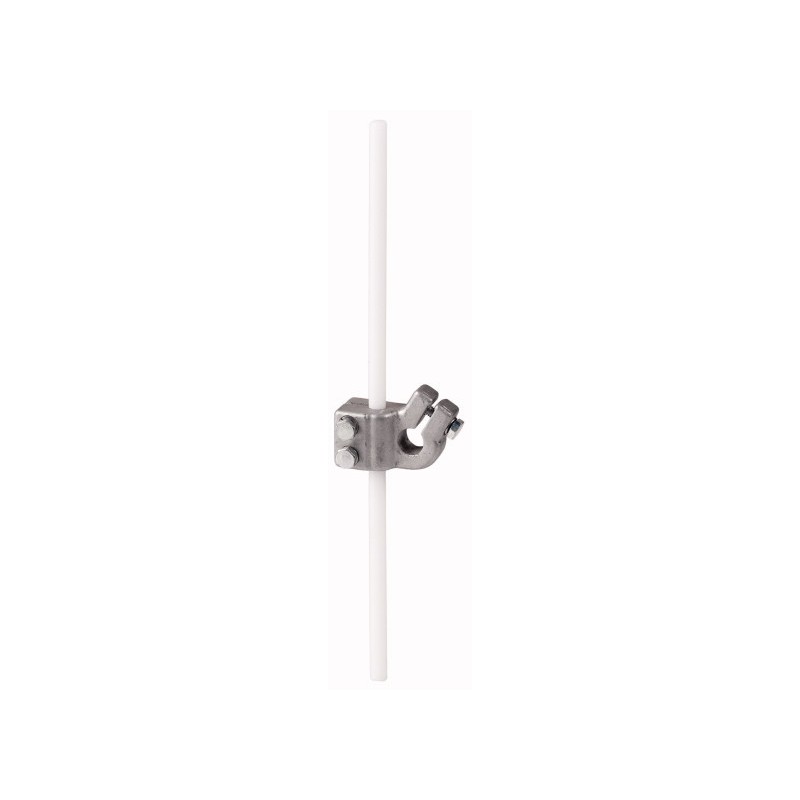

HH-K 063267 EATON ELECTRIC Stangenhebel, Kunststoff Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

HH-K 063267 EATON ELECTRIC Stangenhebel, Kunststoff

HH-K

063267

EATON-MOELLER

Stangenhebel, Kunststoff

Antriebskopf; Isolierende Betätigungsstange

Betätigungsstange, Bauteile, Artikelgruppen-Nr.: AT4, Funktion: Betätigungsstange, Beschreibung: Zum Hinzufügen von R-AT4 Drehantrieb, Mit Kunststoffstange, Nicht als Sicherheits-Positionsschalter zu verwenden, Max. Betriebsgeschwindigkeit seitlich: 1,4, Hebellänge: 190 mm, Verwendung mit: R-AT4, Schnappkontakt: Nur mit Schnappkontakt zulässig

Mehr Infos


Sensoren > Antriebskopf für Positionsschalter/Scharnierschalter

Positionsschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Stangenhebel, Kunststoff
Stangenhebel, Bausteine, Typkenner: AT4, Funktion: Stangenhebel, Beschreibung: zur Komplettierung mit Drehantrieb R-AT4, mit Kunststoffstange, nicht als Sicherheits-Positionsschalter verwenden, max. Anfahrgeschwindigkeit seitlich: 1.4 m/s, Hebellänge: 190 mm, verwendbar für: R-AT4, Sprungschaltglied: nur mit Sprungschaltglied zulässig

Lieferprogramm

Grundfunktion
Bausteine
Typkenner
AT4
Sortiment
Betätigungselemente
Funktion
Stangenhebel
Beschreibung
zur Komplettierung mit Drehantrieb R-AT4
mit Kunststoffstange
nicht als Sicherheits-Positionsschalter verwenden
max. Anfahrgeschwindigkeit seitlich
1.4 m/s
Hebellänge [l]
190 mm
verwendbar für
R-AT4
Sprungschaltglied
nur mit Sprungschaltglied zulässig

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht zutreffend.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Sensoren (EG000026) / Antriebskopf für Positionsschalter/Scharnierschalter (EC001483)
Elektro-, Automatisierungs- und Prozessleittechnik / Binäre Sensorik, sicherheitsgerichtete Sensorik / Positionsschalter / Antriebskopf für Positionsschalter/Scharnierschalter ([email protected] [BAA083012])
Ausführung des Betätigungselements
Stangenhebel

ETIM for 063267 Sensoren (EC001483)
Merkmal Wert
Ausführung des Betätigungselements (EF006976) Stangenhebel

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
HH-K HH-K 063267 DE_063267.pdf 121 Kbytes HH-K HH-K 063267 DE_063267.pdf
