> EATON - MOELLER>Interruttori di posizione >HH-K 063267 ELECTRIC Leva ad asta in plastica
Prodotto precedente Prodotto successivo

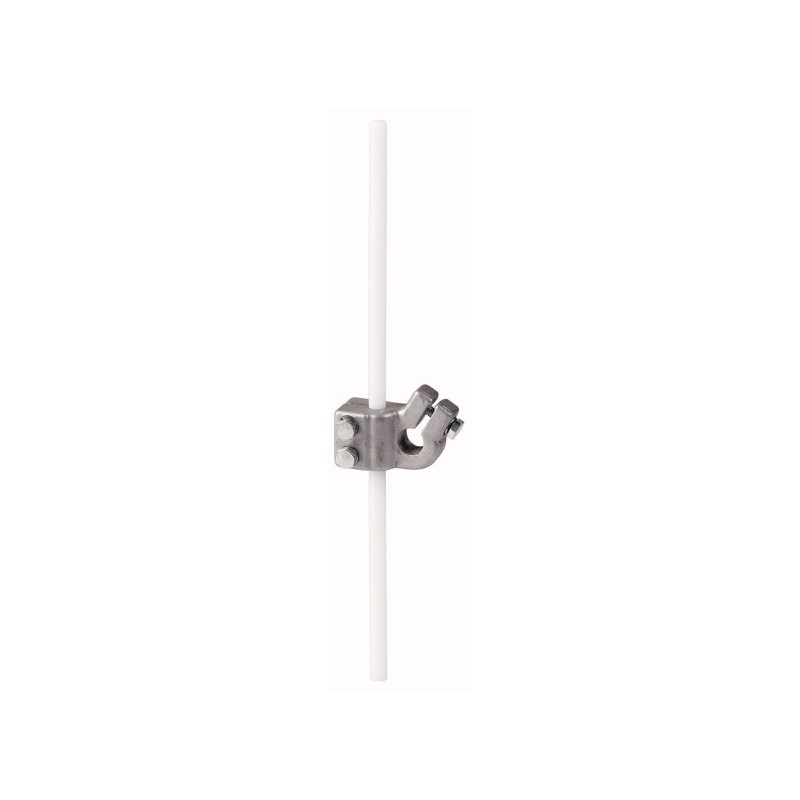

HH-K 063267 EATON ELECTRIC Leva ad asta in plastica Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

HH-K 063267 EATON ELECTRIC Leva ad asta in plastica

HH-K

063267

EATON-MOELLER

Leva ad asta in plastica

Testa motrice; Asta di azionamento isolante

Asta di azionamento, Componenti, Riferimento gruppo parti: AT4, Funzione: Asta di azionamento, Descrizione: Per aggiungere l'azionamento rotativo R-AT4, Con asta in plastica, Non deve essere utilizzato come interruttore di posizione di sicurezza, Velocità di funzionamento laterale max.: 1,4, Lunghezza leva: 190 mm, Utilizzabile con: R-AT4, Contatto rapido: Consentito solo con contatto rapido

Maggiori dettagli


sensori > Testa di azionamento per interruttori di posizione / interruttori a cerniera

Interruttori di posizione

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Leva ad asta in plastica
Leva ad asta, Moduli, Rilevatore tipo: AT4, Funzione: Leva ad asta, Descrizione: per il completamento con motoriduttori R-AT4, Con asta in materiale isolante, Non utilizzare come interruttore di posizione di sicurezza, Velocità di avvicinamento laterale max.: 1.4 m/s, Lunghezza della leva: 190 mm, utilizzabile per: R-AT4, Contatto a scatto: ammesso solamente con contatto a scatto

Programma di fornitura

Funzione di base
Moduli
Rilevatore tipo
AT4
Assortimento
attuatori
Funzione
Leva ad asta
Descrizione
per il completamento con motoriduttori R-AT4
Con asta in materiale isolante
Non utilizzare come interruttore di posizione di sicurezza
Velocità di avvicinamento laterale max.
1.4 m/s
Lunghezza della leva [l]
190 mm
utilizzabile per
R-AT4
Contatto a scatto
ammesso solamente con contatto a scatto

Verifiche di progetto secondo IEC/EN 61439

Dati tecnici per verifiche di progetto
Corrente nominale d'impiego per i dati relativi alla dissipazione [In]
0 A
Dissipazione per polo, in funzione della corrente [Pvid]
0 W
Dissipazione dell'apparecchio, in funzione della corrente [Pvid]
0 W
Dissipazione statica, indipendente dalla corrente [Pvs]
0 W
Potere di dissipazione [Pve]
0 W
Temperatura ambiente di servizio min.
-25 °C
Temperatura ambiente di servizio max.
+70 °C
Verifiche di progetto IEC/EN 61439
10.2 Idoneità di materiali e componenti10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.1 Resistenza dell'involucro al calore
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.2 Resistenza dei materiali isolanti a livelli di calore normale
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.3.3 Resistenza dei materiali isolanti a livelli di calore straordinari
I requisiti della norma di prodotto sono soddisfatti.
10.2 Idoneità di materiali e componenti10.2.4 Resistenza all'irradiazione UV
su richiesta
10.2 Idoneità di materiali e componenti10.2.5 Sollevamento
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.6 Prova d'urto
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2 Idoneità di materiali e componenti10.2.7 Diciture
I requisiti della norma di prodotto sono soddisfatti.
10.3 Grado di protezione degli involucri
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.4 Vie di dispersione aerea e superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione contro scosse elettriche
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Montaggio incassato di apparecchi
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Circuiti interni e collegamenti
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori introdotti dall'esterno
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.2 Rigidità dielettrica a frequenza di rete
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.3 Tensione di tenuta a impulso
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9 Caratteristiche d’isolamento10.9.4 Verifica di involucri in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Non pertinente.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.12 EMC
Rientra nella responsabilità del costruttore del quadro elettrico. Rispettare i valori predefiniti delle apparecchiature.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).

Dati tecnici secondo ETIM 7.0

sensori (EG000026) / testa motrice per interruttore di posizione/a cerniera (EC001483)
Tecnica Di Ar., Elettr., Energia, Tecn. Di Comm., Rete E Proc. Di Conduttura / Rilevatore di misura / Commutatore Di Posizione Meccanico / Testa d'azionamento per interruttore di posizione ([email protected] [BAA083012])
esecuzione dell’elemento di azionamento
leva ad asta

ETIM for 063267 Sensori (EC001483)
Caratteristica Valore
tipo di elemento di azionamento (EF006976) leva ad asta

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
HH-K HH-K 063267 IT_063267.pdf 121 Kbytes HH-K HH-K 063267 IT_063267.pdf
