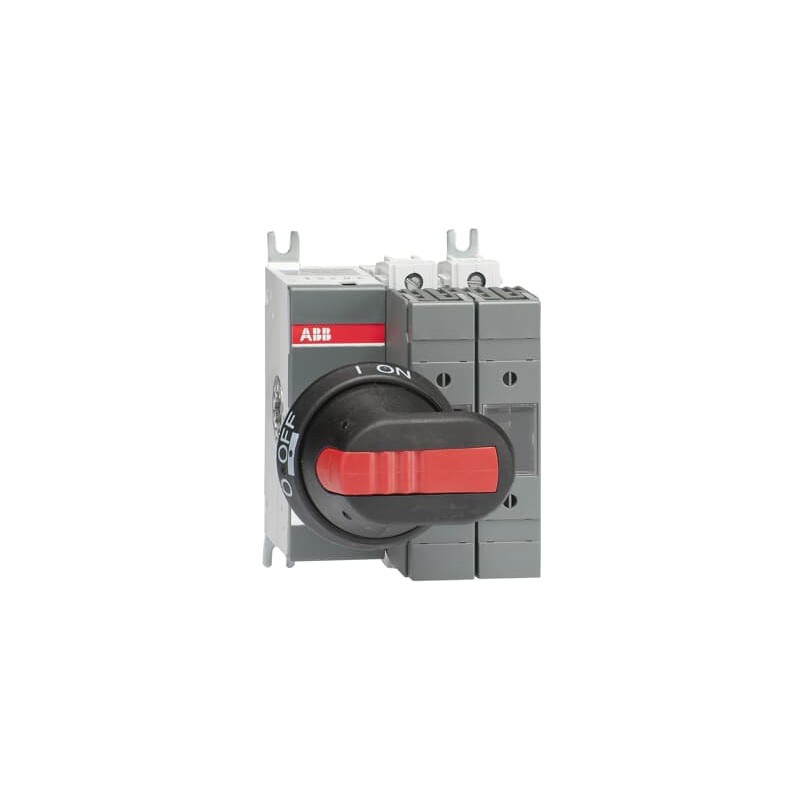

1SCA116714R1001 ABB Interruptor fusible OS32GD02P
1SCA116714R1001
ABB
Interruptor fusible OS32GD02P
OS32GD02P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311048M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311195D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 23dd64f8-ac93-48e6-98fb-a5aa3d1a5fd7 Finland |
| SCIP simplificado | 89edb638-df58-4683-8d0d-a26c86758b7e Germany |
| 8819087e-318c-4570-8292-4de4259a2f27 Poland | |
| 7b970b99-202d-40d5-9b20-e4caa1e5df67 Italy | |
| 2c733014-f7d2-44fa-b607-23bcc3c58837 Norway | |
| f9eb0029-178e-4999-a590-918d80aa347a Belgium | |
| aafbf552-7ae8-45ea-a02d-2f6128a66789 Germany | |
| b382755d-a39f-4cfb-b248-7a43299e879f Germany | |
| 441425f0-02b1-4e58-9c66-e9b7f142e3ea Denmark | |
| e95c2b13-d981-4800-88d9-4b8c05bfb865 Sweden | |
| 56f64634-3305-42f6-9c1a-bdd6a82a1c58 Czech Republic | |
| d8410fe6-b98f-4591-97d7-31095d95064a France | |
| c3f0c05e-d00b-4b29-99e2-bd19c2c44d4c Poland | |
| 1219d353-bbb3-483c-bc2a-539cf76b6fd5 Netherlands | |
| 308a3764-2a4b-4995-a0c1-1afcefce72b9 Greece | |
| 5a4f3268-e174-4401-9de0-e6c5690364a7 Poland | |
| ce74b7dd-d0f6-44b0-be19-df4013d9a07b Portugal | |
| 01b83774-d6f5-45e6-92c0-f35a8f32217c Croatia | |
| bff93269-ffef-4957-b271-27508b93bc3c Sweden | |
| 2c6da76e-90a1-4112-b9ab-8127c020b541 Bulgaria | |
| 3e8cdeb0-65e5-4e58-b41f-a67b38c3aa23 Hungary | |
| 2523dcd1-8d9f-4de4-a831-0eaeb0ad618b Estonia | |
| cec0fc69-f7c3-4d08-a620-f68ae696c601 Germany | |
| 065fed97-5ff6-415c-87cd-9cb1587eb462 Germany | |
| 69f4589f-5a2e-4b57-9aef-cea76c5cd720 France | |
| eb7c1c4a-545d-4971-bf77-cd4d60f6f203 Hungary | |
| 3f105a76-002a-4378-b0b0-eb923b1fe520 Belgium | |
| d3e7d1db-2710-453e-a96c-97303c965ce5 Spain | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311036M0212 |
| Dibujos mecánicos | OS63GD02.igs |
| Declaración Ambiental de Producto - EPD | 1SCC311195D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 88 mm |
| Alto del producto | 112 mm |
| Largo del product | 121 mm |
| Peso del product | 0.915 kg |
| 2.02 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Largo | 190 mm |
| 7.5 in | |
| Embalaje Nivel 1 Alto | 145 mm |
| 5.7 in | |
| Embalaje Nivel 1 Peso | 1 kg |
| 2.2 lb | |
| Embalaje Nivel 1 EAN | 6417019488011 |
| Técnica | |
| Sección del cable | 2.5 ... 25 mm² |
| Capacidad de conexión | Varado 2.5 … 25 mm² |
| Flexible 2.5 … 25 mm² | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 32 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 32 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tamaño del fusible | NH000 |
| Sistema de fusibles | ESTRUENDO |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 2P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 1 W |
| Corriente nominal de cortocircuito condicional (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corriente nominal (In) | Circuito Principal 32 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 7.5 kW |
| (400 V) 15 kW | |
| (415 V) 15 kW | |
| (500 V) 18.5 kW | |
| (690 V) 22 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 2.5 kiloampere rms |
| Destornillador recomendado | Main Circuit Hexagon 4 |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 02 (Lado izquierdo) |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | 3 N·m |
| 4 N·m | |
| Longitud de pelado del cable | Circuito Principal 12 mm |
| Circuito Principal 0.47 in | |
| Técnica UL/CSA | |
| Longitud de pelado del cable | Circuito Principal 12 mm |
| Circuito Principal 0.47 in | |
| Destornillador recomendado | Main Circuit Hexagon 4 |
| Par de apriete | 3 N·m |
| 4 N·m | |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311208D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS32-63G_ 2016.pdf |
| Declaración de conformidad - CE | 1SCC311136D2703 |
| Certificado DNV GL | 1SCC311125D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 32 A |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 22 kW |
| Corriente nominal de cortocircuito condicional Iq (EF001444) | 80 kA |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 2.5 kA |
| Apto para insertos de fusibles (EF006692) | NH000 |
| Número de polos (EF001391) | 2 |
| Tipo de conexión del circuito de corriente principal (EF006819) | Conexión roscada |
| Entrada de cable (EF000537) | Otros |
| Equipado con conectores rápidos (EF011696) | Sí |
| Apto para montaje en suelo (EF007243) | No |
| Apropiado para montaje frontal (EF007246) | No |
| Apto para el montaje de barras colectoras (EF007259) | Sí |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Posición del elemento de accionamiento (EF009410) | Izquierda |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
