> ABB>Handschalter >1SCA116714R1001 ABB Schalter sicherung OS32GD02P
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

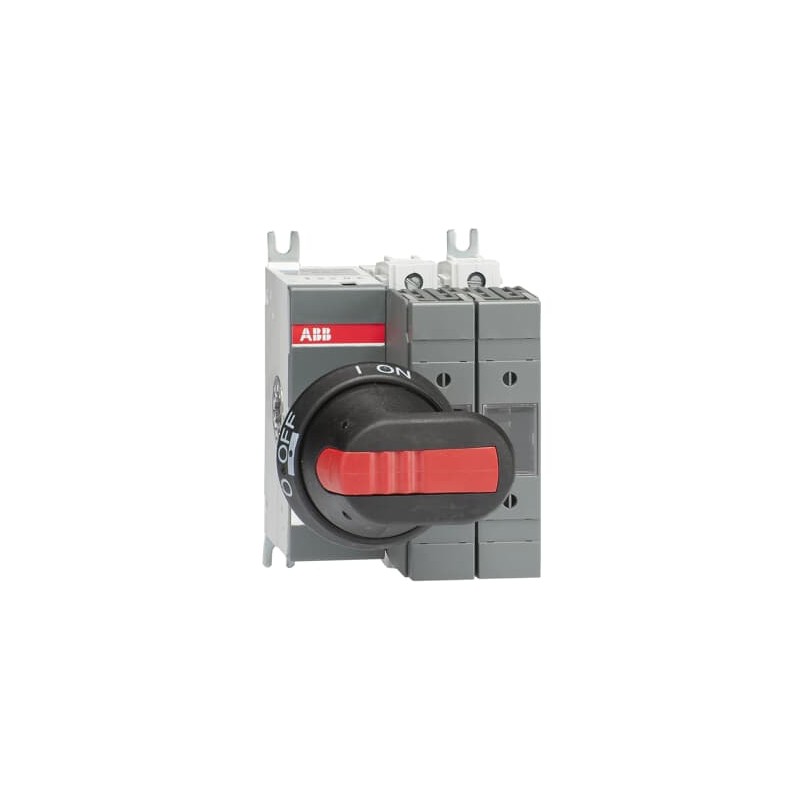

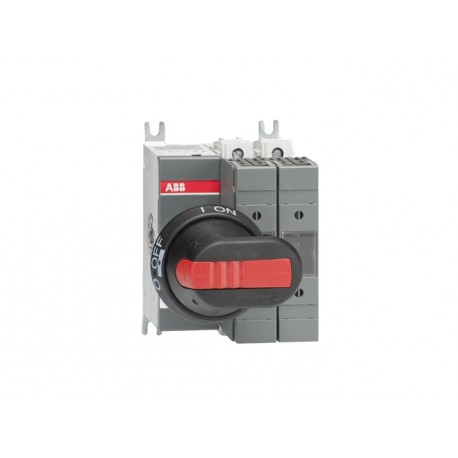

1SCA116714R1001 ABB Schalter sicherung OS32GD02P Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SCA116714R1001 ABB Schalter sicherung OS32GD02P

1SCA116714R1001

ABB

Schalter sicherung OS32GD02P

Sicherungsschalter OS32GD02P

Lasttrennschalter für Sicherungen 2-polig 32A mit Griff und Welle

Mehr Infos


Niederspannungsschaltgeräte > Sicherungslasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $183.75
Stückpreis: $183.75
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB Konzernziel für die Deponierung von AbfällenUL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Demontageanleitung für End-of-Life-Produkte1SCC311048M0201
Umweltprodukterklärung - EPD1SCC311195D0201
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC011021D0201
RoHS Erklärung1SCC011020D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIP23dd64f8-ac93-48e6-98fb-a5aa3d1a5fd7 Finnland (FI)
Vereinfachtes SCIP89edb638-df58-4683-8d0d-a26c86758b7e Deutschland (DE)
8819087e-318c-4570-8292-4de4259a2f27 Polen (PL)
7b970b99-202d-40d5-9b20-e4caa1e5df67 Italien (IT)
2c733014-f7d2-44fa-b607-23bcc3c58837 Norwegen (NO)
f9eb0029-178e-4999-a590-918d80aa347a Belgien (BE)
aafbf552-7ae8-45ea-a02d-2f6128a66789 Deutschland (DE)
b382755d-a39f-4cfb-b248-7a43299e879f Deutschland (DE)
441425f0-02b1-4e58-9c66-e9b7f142e3ea Dänemark (DK)
e95c2b13-d981-4800-88d9-4b8c05bfb865 Schweden (SE)
56f64634-3305-42f6-9c1a-bdd6a82a1c58 Tschechische Republik (CZ)
d8410fe6-b98f-4591-97d7-31095d95064a Frankreich (FR)
c3f0c05e-d00b-4b29-99e2-bd19c2c44d4c Polen (PL)
1219d353-bbb3-483c-bc2a-539cf76b6fd5 Niederlande (NL)
308a3764-2a4b-4995-a0c1-1afcefce72b9 Griechenland (GR)
5a4f3268-e174-4401-9de0-e6c5690364a7 Polen (PL)
ce74b7dd-d0f6-44b0-be19-df4013d9a07b Portugal (PT)
01b83774-d6f5-45e6-92c0-f35a8f32217c Kroatien (CR)
bff93269-ffef-4957-b271-27508b93bc3c Schweden (SE)
2c6da76e-90a1-4112-b9ab-8127c020b541 Bulgarien (BG)
3e8cdeb0-65e5-4e58-b41f-a67b38c3aa23 Ungarn (HU)
2523dcd1-8d9f-4de4-a831-0eaeb0ad618b Estland (EE)
cec0fc69-f7c3-4d08-a620-f68ae696c601 Deutschland (DE)
065fed97-5ff6-415c-87cd-9cb1587eb462 Deutschland (DE)
69f4589f-5a2e-4b57-9aef-cea76c5cd720 Frankreich (FR)
eb7c1c4a-545d-4971-bf77-cd4d60f6f203 Ungarn (HU)
3f105a76-002a-4378-b0b0-eb923b1fe520 Belgien (BE)
d3e7d1db-2710-453e-a96c-97303c965ce5 Spanien (ES)
Gefahrstoff-Überwachungsgesetz - TSCA1SCC011025D0201
Hauptdokumente
Datenblatt, technische Information1SCC311013C0201
Montage- und Betriebsanleitung1SCC311036M0212
Mechanische ZeichnungenOS63GD02.igs
Umweltprodukterklärung - EPD1SCC311195D0201
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP20
Verschmutzungsgrad3
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Herkunftsland oder HerkunftsgebietFinnland (FI)
Abmessungen
Breite (Netto-Abmessung)88 mm
Höhe (Netto-Abmessung)112 mm
Tiefe (Netto-Abmessung)121 mm
Nettogewicht0.915 kg
2.02 lb
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1170 mm
6.7 in
Länge Verpackungseinheit 1190 mm
7.5 in
Höhe Verpackungseinheit 1145 mm
5.7 in
Bruttogewicht Verpackungseinheit 11 kg
2.2 lb
EAN Verpackungseinheit 16417019488011
Technische Daten
Kabelquerschnitt2.5 ... 25 mm²
Anschlussmöglichkeitmehrdrähtig 2.5 … 25 mm²
flexibel 2.5 … 25 mm²
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(q = 40 °C) 32 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 32 A
Schutzart(nach IEC 60529) IP20
SicherungsgrößeNH000
SicherungsartDIN
Grifftypinklusiv Griff und Welle
MontageartBodenmontage
Anzahl Pole2P
BetriebsartFrontbedienung
Verschmutzungsgrad3
Position der EinspeiseklemmenTop In - Bottom Out, Bottom In - Top Out
Verlustleistungbei Bemessungsbedingungen pro Pol 1 W
Bedingter Bemessungskurzschlussstrom (Inc)(500 V) 100 kA
(690 V) 80 kA
Bemessungsstrom (In)(Hauptstromkreis) 32 A
Bemessungsstoßspannungsfestigkeit (Uimp)12 kV
Bemessungsisolationsspannung (Ui)1000 V
Bemessungsbetriebsstrom AC-21A (Ie)(500 V) 32 A
(690 V) 32 A
Bemessungsbetriebsstrom AC-22A (Ie)(500 V) 32 A
(690 V) 32 A
Bemessungsbetriebsstrom AC-23A (Ie)(500 V) 32 A
(690 V) 32 A
Bemessungsbetriebsleistung AC-23A (Pe)(220 ... 240 V) 7.5 kW
(400 V) 15 kW
(415 V) 15 kW
(500 V) 18.5 kW
(690 V) 22 kW
BemessungsbetriebsspannungHauptstromkreis 690 V AC
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 2.5 Kiloampere rms
Empfohlener SchraubendreherHauptstromkreis Sechskant 4
NormenIEC 60947-3
Schalter-Betriebsmechanismus02 (Linksseitig)
AnschlussartSchraubklemme
Anzugsdrehmoment3 N·m
4 N·m
AbisolierlängeHauptstromkreis 12 mm
Hauptstromkreis 0.47 in
Technische Daten UL/CSA
AbisolierlängeHauptstromkreis 12 mm
Hauptstromkreis 0.47 in
Empfohlener SchraubendreherHauptstromkreis Sechskant 4
Anzugsdrehmoment3 N·m
4 N·m
Zertifikate und Deklarationen
A2L Zertifikat – IEC1SCC311208D0201
Atex ZertifikatNo certification needed
CCC ZertifikatCCC OS32-63G_ 2016.pdf
Konformitätserklärung - CE1SCC311136D2703
DNV GL Zertifikat1SCC311125D0203
UL ZertifikatNo certification needed
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC001040 - Sicherungslasttrennschalter
ETIM 10EC001040 - Sicherungslasttrennschalter
UNSPSC39122233
IDEA Granular Category Code (IGCC)5291 >> Fuse switch disconnector
eClassV11.1 : 27371401
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 1SCA116714R1001 Niederspannungsschaltgeräte (EC001040)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Sicherheitsschalter (EF006985) Ja
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsdauerstrom Iu (EF001389) 32 A
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 22 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 80 kA
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 2.5 kA
Geeignet für Sicherungseinsätze (EF006692) NH000
Polzahl (EF001391) 2
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Kabeleinführung (EF000537) sonstige
Mit Steckverbindern bestückt (EF011696) Ja
Geeignet für Bodenbefestigung (EF007243) Nein
Geeignet für Frontbefestigung (EF007246) Nein
Geeignet für Sammelschienenaufbau (EF007259) Ja
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Position des Betätigungselements (EF009410) links
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
