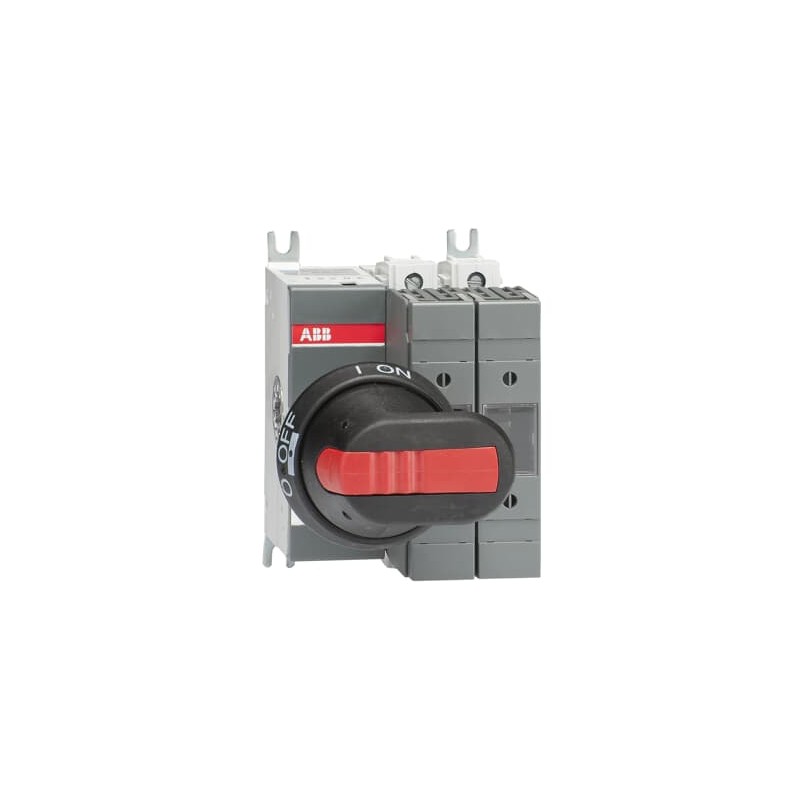

1SCA116714R1001 ABB Portafusibile OS32GD02P
1SCA116714R1001
ABB
Portafusibile OS32GD02P
Interruttore a fusibile OS32GD02P
OS32GD02P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311048M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 23dd64f8-ac93-48e6-98fb-a5aa3d1a5fd7 Finlandia (FI) |
| SCIP semplificato | 89edb638-df58-4683-8d0d-a26c86758b7e Germania (DE) |
| 8819087e-318c-4570-8292-4de4259a2f27 Polania (PL) | |
| 7b970b99-202d-40d5-9b20-e4caa1e5df67 Italia (IT) | |
| 2c733014-f7d2-44fa-b607-23bcc3c58837 Norvegia (NO) | |
| f9eb0029-178e-4999-a590-918d80aa347a Belgio (BE) | |
| aafbf552-7ae8-45ea-a02d-2f6128a66789 Germania (DE) | |
| b382755d-a39f-4cfb-b248-7a43299e879f Germania (DE) | |
| 441425f0-02b1-4e58-9c66-e9b7f142e3ea Danimarca (DK) | |
| e95c2b13-d981-4800-88d9-4b8c05bfb865 Svezia (SE) | |
| 56f64634-3305-42f6-9c1a-bdd6a82a1c58 Repubblica Ceca (CZ) | |
| d8410fe6-b98f-4591-97d7-31095d95064a Francia (FR) | |
| c3f0c05e-d00b-4b29-99e2-bd19c2c44d4c Polania (PL) | |
| 1219d353-bbb3-483c-bc2a-539cf76b6fd5 Paesi Bassi (Olanda) (NL) | |
| 308a3764-2a4b-4995-a0c1-1afcefce72b9 Grecia (GR) | |
| 5a4f3268-e174-4401-9de0-e6c5690364a7 Polania (PL) | |
| ce74b7dd-d0f6-44b0-be19-df4013d9a07b Portogallo (PT) | |
| 01b83774-d6f5-45e6-92c0-f35a8f32217c Croazia (HR) | |
| bff93269-ffef-4957-b271-27508b93bc3c Svezia (SE) | |
| 2c6da76e-90a1-4112-b9ab-8127c020b541 Bulgaria (BG) | |
| 3e8cdeb0-65e5-4e58-b41f-a67b38c3aa23 Ungheria (HU) | |
| 2523dcd1-8d9f-4de4-a831-0eaeb0ad618b Estonia (EE) | |
| cec0fc69-f7c3-4d08-a620-f68ae696c601 Germania (DE) | |
| 065fed97-5ff6-415c-87cd-9cb1587eb462 Germania (DE) | |
| 69f4589f-5a2e-4b57-9aef-cea76c5cd720 Francia (FR) | |
| eb7c1c4a-545d-4971-bf77-cd4d60f6f203 Ungheria (HU) | |
| 3f105a76-002a-4378-b0b0-eb923b1fe520 Belgio (BE) | |
| d3e7d1db-2710-453e-a96c-97303c965ce5 Spagna (ES) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311036M0212 |
| Disegni meccanici | OS63GD02.igs |
| Dichiarazione prodotto ambientale - EPD | 1SCC311195D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 88 mm |
| Altezza prodotto | 112 mm |
| Profondità prodotto | 121 mm |
| Peso netto prodotto | 0.915 kg |
| 2.02 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Profondità imballo livello 1 | 190 mm |
| 7.5 in | |
| Altezza imballo livello 1 | 145 mm |
| 5.7 in | |
| Peso lordo imballo livello 1 | 1 kg |
| 2.2 lb | |
| EAN imballo livello 1 | 6417019488011 |
| Dati tecnici | |
| Sezione cavo | 2.5 ... 25 mm² |
| Capacità di connessione | Stranded 2.5 … 25 mm² |
| Flessibile 2.5 … 25 mm² | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 32 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 32 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Taglia fusibile | NH000 |
| Sistema fusibile | DIN |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 2P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 1 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 32 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (500 V) 32 A |
| (690 V) 32 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 7.5 kW |
| (400 V) 15 kW | |
| (415 V) 15 kW | |
| (500 V) 18.5 kW | |
| (690 V) 22 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 2.5 kiloampere rms |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Norme di riferimento | IEC 60947-3 |
| Comando | 02 (Left Side) |
| Tipo di morsetto | Screw Terminals |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | Circuito Principale 12 mm |
| Circuito Principale 0.47 in | |
| Cacciavite raccomandato | Circuito Principale Hexagon 4 |
| Coppia di serraggio | 3 N·m |
| 4 N·m | |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311208D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS32-63G_ 2016.pdf |
| Dichiarazione di conformità - CE | 1SCC311136D2703 |
| DNV GL Certificate | 1SCC311125D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 32 A |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 22 kW |
| corrente di corto circuito nominale condizionale Iq (EF001444) | 80 kA |
| resistenza a corrente di breve durata Icw (EF007050) | 2.5 kA |
| adatto per fusibili (EF006692) | NH000 |
| numero di poli (EF001391) | 2 |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| ingresso del cavo (EF000537) | altro |
| dotato di connettori (EF011696) | Sì |
| adatto per fissaggio a pavimento (EF007243) | No |
| adatto per fissaggio frontale (EF007246) | No |
| adatto per installazione con sbarra collettrice (EF007259) | Sì |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| posizione dell'elemento di azionamento (EF009410) | sinistra |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
