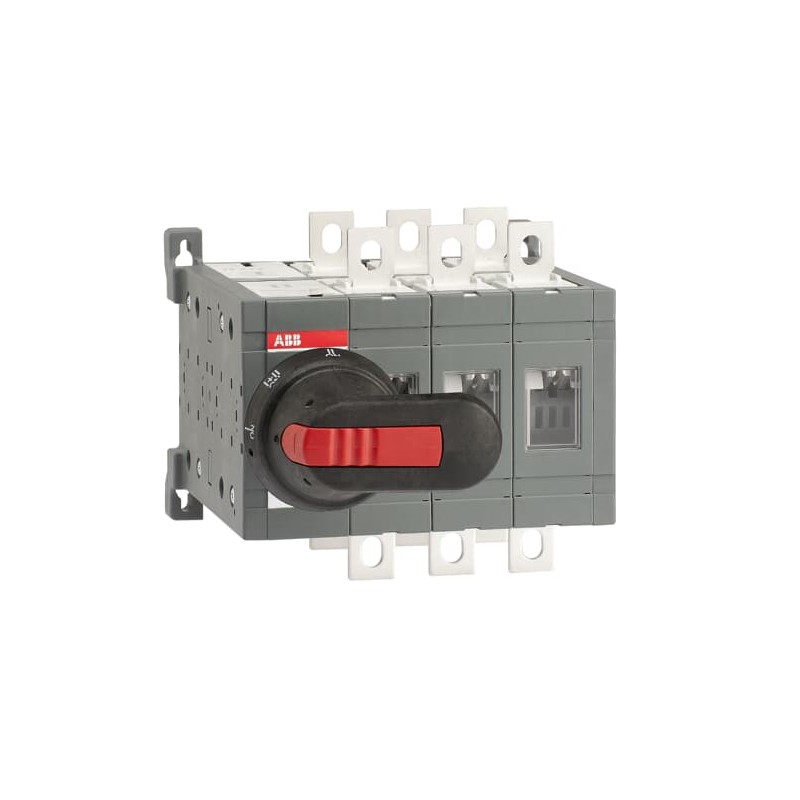

1SCA108522R1001 ABB Interruptor conmutador I-II OT200E03CLP
1SCA108522R1001
ABB
Interruptor conmutador I-II OT200E03CLP
OT200E03CLP CHANGE-OVER SWITCH
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Instrucciones de desmontaje al final de la vida útil | 1SCC303050M0201 |
| Información medioambiental | 1SCC303050D0201 |
| Declaración Ambiental de Producto - EPD | 1SCC303082D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 71bd8cb9-dd9a-4524-8ef8-38c260df237a Finland |
| SCIP simplificado | 5cbb9209-e48c-4441-baa3-dbe9582e622d Germany |
| df820b7c-1e7f-436c-b92a-c500dcd05194 Portugal | |
| dad8fbc3-788e-405a-ac73-fdd9818447b5 Greece | |
| 8edbce29-88c9-4c18-b414-29d86cf07e56 Czech Republic | |
| ae36b616-9bad-4f43-90bf-577e23e513b7 Poland | |
| cb9ffce0-41b0-45ee-b79f-e47eca33c238 Croatia | |
| 53392f96-e47e-4789-aacf-61f486f1231c Estonia | |
| 2af7e1ad-c678-4210-994b-c3ff08689eda Hungary | |
| 4d10a04c-3203-40a2-af02-85f15abe95cb Belgium | |
| 80b8c483-a5fc-468d-b761-43b334168fc4 Spain | |
| 6a506717-0b01-4c4b-91d6-92666e46d56f Poland | |
| 7ce4f98f-755d-4b02-9f53-e9e70b857f97 Sweden | |
| 1ac7106d-fcf0-44c9-95a8-1f30196015ca Bulgaria | |
| 6ce35cbf-3fc2-441d-beda-b69175d8d92a France | |
| 629775bc-29ff-44ef-9128-b0957d78304b Sweden | |
| fcfd5658-c21b-4991-af94-e4dcab983ce2 Hungary | |
| 05e82715-f8da-4929-8e12-cecac809f190 France | |
| 46f5bea9-fd2c-4f18-855b-0c932d473246 Germany | |
| 4546ed73-e628-462d-9afe-280765e0539f Germany | |
| ef5358dc-6d8d-4154-a99a-b3d71fce7ed7 Denmark | |
| 8136e8a2-d231-4f24-96b7-d57cd8f90462 Poland | |
| 72979d92-11f3-49e1-a342-41409b51a0f2 Norway | |
| cc8ff171-efce-4cf4-ae5b-1b0c386ddedc Belgium | |
| 3d0d4078-8693-4503-b1de-8b9ce76d54f6 Italy | |
| 40ece189-c710-4e8e-81bf-bd0c4ff57625 Netherlands | |
| 03bb8225-5fdc-4de6-aed1-7edadb128b59 Germany | |
| 4707e653-5b22-4646-b77c-32bcb208ec9d Germany | |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC303003C0201 |
| Instrucciones y manuales | 1SCC303008M0208 |
| Declaración Ambiental de Producto - EPD | 1SCC303082D0201 |
| Ambiente | |
| Grado de protección | Front IP20 |
| Información medioambiental | 1SCC303050D0201 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 170 mm |
| 6.69 in | |
| Alto del producto | 150 mm |
| 5.91 in | |
| Largo del product | 160 mm |
| 6.3 in | |
| Peso del product | 3.1 kg |
| 6.83 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 box |
| Embalaje Nivel 1 Ancho | 160 mm |
| 6.3 in | |
| Embalaje Nivel 1 Largo | 245 mm |
| 9.65 in | |
| Embalaje Nivel 1 Alto | 185 mm |
| 7.28 in | |
| Embalaje Nivel 1 Peso | 3.3 kg |
| 7.28 lb | |
| Embalaje Nivel 1 EAN | 6417019399539 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | Front IP20 |
| Distancia entre fases | Standard |
| Color del asa | Negro |
| Tipo de asa | Handle and shaft included |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 4 W |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-31B (Ie) | (380 ... 415 V) 200 A |
| Corriente nominal de funcionamiento AC-33B (Ie) | (380 ... 415 V) 200 A |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Mecanismo de funcionamiento de los interruptores | Mecanismo al final del interruptor |
| 03 (Lado izquierdo) | |
| Tipo de terminal | Terminales de tornillo |
| Par de apriete | acc. IEC 60947-1 15 ... 22 N·m |
| Tipo de transición | Closed |
| Técnica UL/CSA | |
| Par de apriete | acc. IEC 60947-1 15 ... 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC303045D2702 |
| Certificado DNV | 1SCC303138D0201 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122233 |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3641606 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | No |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 200 A |
| Corriente permanente asignada con AC-21, 400 V (EF009165) | 200 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 110 kW |
| Poder de corte a 400 V (EF009166) | 110 kW |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 0 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Técnica de conexión para dispositivo integrado |
| Apto para montaje frontal de 4 orificios (EF007247) | Sí |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Apto para montaje intermedio (EF007264) | No |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | Sí |
| Tipo de conexión del circuito de corriente principal (EF006819) | Otros |
| Grado de protección (IP), frontal (EF003118) | IP20 |
| Grado de protección (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
