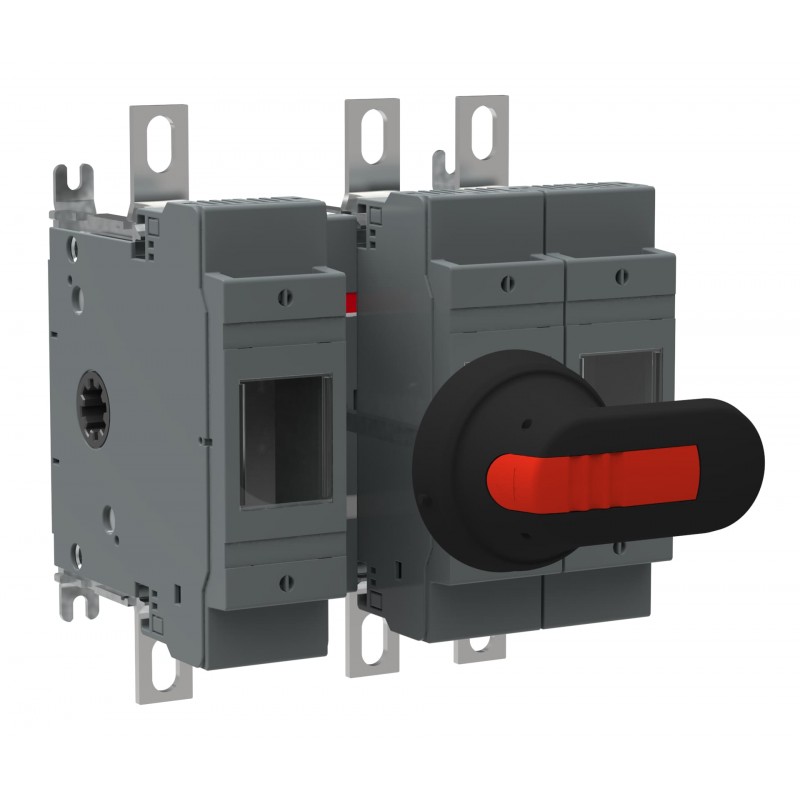

1SCA022721R3210 ABB Interruptor fusible OS200B12P
1SCA022721R3210
ABB
Interruptor fusible OS200B12P
OS200B12P SWITCH FUSE
Componentes industriales de baja tensión > Interruptor con fusibles
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| ABB EcoSolutions | |
|---|---|
| Emplazamiento ABB cumpliendo el objetivo de residuos al vertedero | UL 2799 Validación de cero residuos a vertederos disponible |
| Instrucciones de desmontaje al final de la vida útil | 1SCC311049M0201 |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Cumplimiento de Materiales | |
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC011021D0201 |
| Información sobre RoHS | 1SCC011020D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 09e23cbb-a792-40e2-9759-84b5c7b2411c Finland |
| SCIP simplificado | de7bed04-4cee-47cd-ba8a-c4315e29952c Germany |
| bce0cf71-5ece-43f2-a4e4-04be52c56a6b Germany | |
| 0b1a1f9e-d4f2-4d67-b468-bc1bff66c59d Belgium | |
| e5995084-e92b-43c8-8f7d-11fcb4f51e70 Germany | |
| 78e9515c-587c-41a5-9e41-338b29e7e553 Bulgaria | |
| 820f61ab-f9cc-4dfb-85b2-4d49ad2bcfd6 Poland | |
| 686ccd63-9420-45e2-9297-1987cd1b3130 Sweden | |
| b2aba1b8-8646-47ac-8557-0a30b833c279 Greece | |
| c6b5508a-9ca8-406a-b43f-5acdead9596a Hungary | |
| ce82285d-9064-4269-bf0c-f357fe8963f3 Estonia | |
| 15ee79c9-6db6-4a19-83bd-4b8313f361c2 Norway | |
| d5649b73-20bf-4515-921b-c712edf47531 Belgium | |
| efaea273-c12c-4e3f-9596-82170770317a Czech Republic | |
| 683971cd-8240-4583-80b3-83b0ed52e47a Croatia | |
| 3e450e6e-0b0c-48a7-ad30-2a0393ce2574 Spain | |
| d3586327-f489-40b9-92da-b54f6a22f41c Sweden | |
| 758b5f41-2bd6-48f4-b37b-876bdd6fa1a4 France | |
| dc8ef154-e6a5-4afd-af53-a1273a38bad6 Germany | |
| 0b9cc3c1-d9c3-4941-a8c1-4124e91b27a2 France | |
| daca23f6-c8d3-44b1-a53d-7ac1ad3bf739 Hungary | |
| ba18c0b2-b058-4092-92af-a4a645e57381 Portugal | |
| 060607d9-3058-43e3-bb2a-b631732a3062 Denmark | |
| 2110703a-52ba-48fa-9406-d6fcb50ce71f Germany | |
| c4dbcacc-5541-43a3-8173-4ad174072a43 Poland | |
| d3011f56-7a7a-4fd1-8e38-95d127d10d7b Italy | |
| e36886aa-a515-4471-8a09-6ef903466756 Netherlands | |
| cca3f273-f055-4e36-b8cb-a863b56ea579 Poland | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC011025D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC311013C0201 |
| Instrucciones y manuales | 1SCC311012M0219 |
| Dibujos mecánicos | os200b12.stp |
| Declaración Ambiental de Producto - EPD | 1SCC311197D0201 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP20 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85365080 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 177 mm |
| Alto del producto | 199 mm |
| Largo del product | 130 mm |
| Peso del product | 2.8 kg |
| 6.3 lb | |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 230 mm |
| 9.1 in | |
| Embalaje Nivel 1 Largo | 270 mm |
| 10.6 in | |
| Embalaje Nivel 1 Alto | 170 mm |
| 6.7 in | |
| Embalaje Nivel 1 Peso | 3.1 kg |
| 6.9 lb | |
| Embalaje Nivel 1 EAN | 6417019231723 |
| Técnica | |
| Corriente térmica convencional de aire libre (Ith) | Θ = 40 °C 200 A |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | acc. to IEC 60529 IP20 |
| Tamaño del fusible | B1-B2 |
| Sistema de fusibles | Estándar británico |
| Tipo de asa | Pistol handle |
| Tipo de montaje | Base mounting |
| Número de polos | 3P |
| Modo de funcionamiento | Front |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out, Bottom In - Top Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 8 W |
| Corriente nominal de cortocircuito condicional (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corriente nominal (In) | Circuito Principal 200 A |
| Tensión nominal soportada por impulsos (Uimp) | 12 kV |
| Tensión nominal de aislamiento (Ui) | 1000 V |
| Corriente nominal de funcionamiento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 690 V AC |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kiloampere rms |
| Normas | IEC 60947-3 |
| Mecanismo de funcionamiento de los interruptores | 12 (Entre los polos) |
| Tipo de terminal | Terminales de lengüeta |
| Anchura de los terminales | 20 mm |
| Par de apriete | 15 ... 22 N·m |
| Técnica UL/CSA | |
| Par de apriete | 15 ... 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificado ATEX | No certification needed |
| Certificado CCC | CCC OS200-250 2016 |
| Declaración de conformidad - CE | 1SCC311091D2704 |
| Certificado DNV GL | 1SCC311123D0203 |
| Certificado UL | No certification needed |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Código de categoría granular de IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| Clase electrónica | V11.1 : 27371401 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
