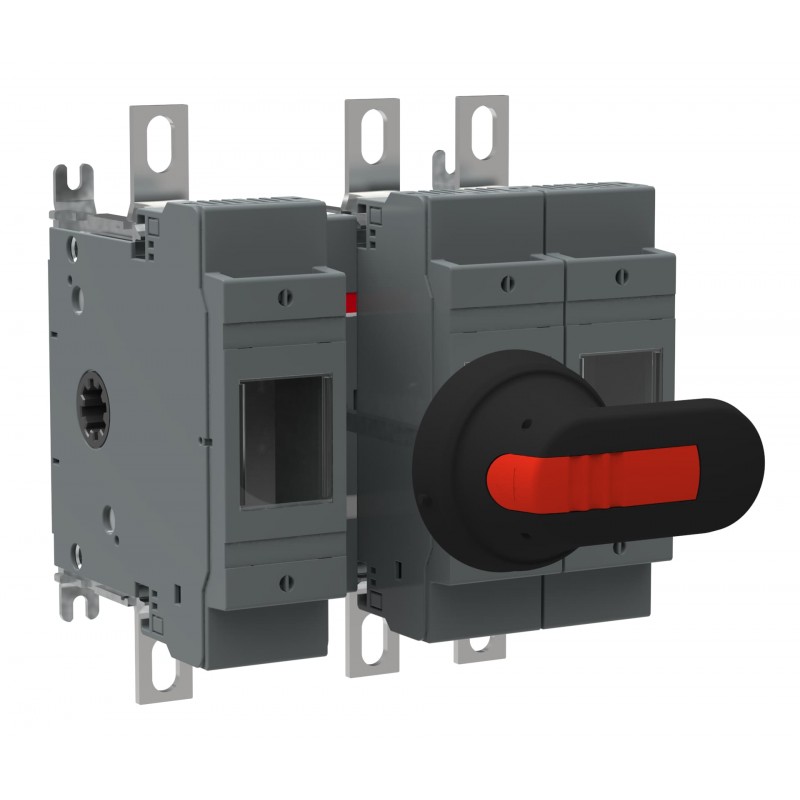

1SCA022721R3210 ABB Schalter sicherung OS200B12P
1SCA022721R3210
ABB
Schalter sicherung OS200B12P
Sicherungsschalter OS200B12P
Sich.Lasttr.Sch. OS200B12P
Niederspannungsschaltgeräte > Sicherungslasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 1SCC311049M0201 |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC011021D0201 |
| RoHS Erklärung | 1SCC011020D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 09e23cbb-a792-40e2-9759-84b5c7b2411c Finnland (FI) |
| Vereinfachtes SCIP | de7bed04-4cee-47cd-ba8a-c4315e29952c Deutschland (DE) |
| bce0cf71-5ece-43f2-a4e4-04be52c56a6b Deutschland (DE) | |
| 0b1a1f9e-d4f2-4d67-b468-bc1bff66c59d Belgien (BE) | |
| e5995084-e92b-43c8-8f7d-11fcb4f51e70 Deutschland (DE) | |
| 78e9515c-587c-41a5-9e41-338b29e7e553 Bulgarien (BG) | |
| 820f61ab-f9cc-4dfb-85b2-4d49ad2bcfd6 Polen (PL) | |
| 686ccd63-9420-45e2-9297-1987cd1b3130 Schweden (SE) | |
| b2aba1b8-8646-47ac-8557-0a30b833c279 Griechenland (GR) | |
| c6b5508a-9ca8-406a-b43f-5acdead9596a Ungarn (HU) | |
| ce82285d-9064-4269-bf0c-f357fe8963f3 Estland (EE) | |
| 15ee79c9-6db6-4a19-83bd-4b8313f361c2 Norwegen (NO) | |
| d5649b73-20bf-4515-921b-c712edf47531 Belgien (BE) | |
| efaea273-c12c-4e3f-9596-82170770317a Tschechische Republik (CZ) | |
| 683971cd-8240-4583-80b3-83b0ed52e47a Kroatien (CR) | |
| 3e450e6e-0b0c-48a7-ad30-2a0393ce2574 Spanien (ES) | |
| d3586327-f489-40b9-92da-b54f6a22f41c Schweden (SE) | |
| 758b5f41-2bd6-48f4-b37b-876bdd6fa1a4 Frankreich (FR) | |
| dc8ef154-e6a5-4afd-af53-a1273a38bad6 Deutschland (DE) | |
| 0b9cc3c1-d9c3-4941-a8c1-4124e91b27a2 Frankreich (FR) | |
| daca23f6-c8d3-44b1-a53d-7ac1ad3bf739 Ungarn (HU) | |
| ba18c0b2-b058-4092-92af-a4a645e57381 Portugal (PT) | |
| 060607d9-3058-43e3-bb2a-b631732a3062 Dänemark (DK) | |
| 2110703a-52ba-48fa-9406-d6fcb50ce71f Deutschland (DE) | |
| c4dbcacc-5541-43a3-8173-4ad174072a43 Polen (PL) | |
| d3011f56-7a7a-4fd1-8e38-95d127d10d7b Italien (IT) | |
| e36886aa-a515-4471-8a09-6ef903466756 Niederlande (NL) | |
| cca3f273-f055-4e36-b8cb-a863b56ea579 Polen (PL) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC011025D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC311013C0201 |
| Montage- und Betriebsanleitung | 1SCC311012M0219 |
| Mechanische Zeichnungen | os200b12.stp |
| Umweltprodukterklärung - EPD | 1SCC311197D0201 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP20 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85365080 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 177 mm |
| Höhe (Netto-Abmessung) | 199 mm |
| Tiefe (Netto-Abmessung) | 130 mm |
| Nettogewicht | 2.8 kg |
| 6.3 lb | |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 230 mm |
| 9.1 in | |
| Länge Verpackungseinheit 1 | 270 mm |
| 10.6 in | |
| Höhe Verpackungseinheit 1 | 170 mm |
| 6.7 in | |
| Bruttogewicht Verpackungseinheit 1 | 3.1 kg |
| 6.9 lb | |
| EAN Verpackungseinheit 1 | 6417019231723 |
| Technische Daten | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (q = 40 °C) 200 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 200 A |
| Schutzart | (nach IEC 60529) IP20 |
| Sicherungsgröße | B1-B2 |
| Sicherungsart | British Standard |
| Grifftyp | inklusive Griff und Welle |
| Montageart | Bodenmontage |
| Anzahl Pole | 3P |
| Betriebsart | Frontbedienung |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Top In - Bottom Out, Bottom In - Top Out |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 8 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Bemessungsstrom (In) | (Hauptstromkreis) 200 A |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 12 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsstrom AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 Kiloampere rms |
| Normen | IEC 60947-3 |
| Schalter-Betriebsmechanismus | 12 (Zwischen den Polen) |
| Anschlussart | Kabelschuhklemme |
| Klemmenbreite | 20 mm |
| Anzugsdrehmoment | 15 ... 22 N·m |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment | 15 ... 22 N·m |
| Zertifikate und Deklarationen | |
| A2L Zertifikat – IEC | 1SCC311209D0201 |
| Atex Zertifikat | No certification needed |
| CCC Zertifikat | CCC OS200-250 2016 |
| Konformitätserklärung - CE | 1SCC311091D2704 |
| DNV GL Zertifikat | 1SCC311123D0203 |
| UL Zertifikat | No certification needed |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC001040 - Sicherungslasttrennschalter |
| ETIM 10 | EC001040 - Sicherungslasttrennschalter |
| UNSPSC | 39122233 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
