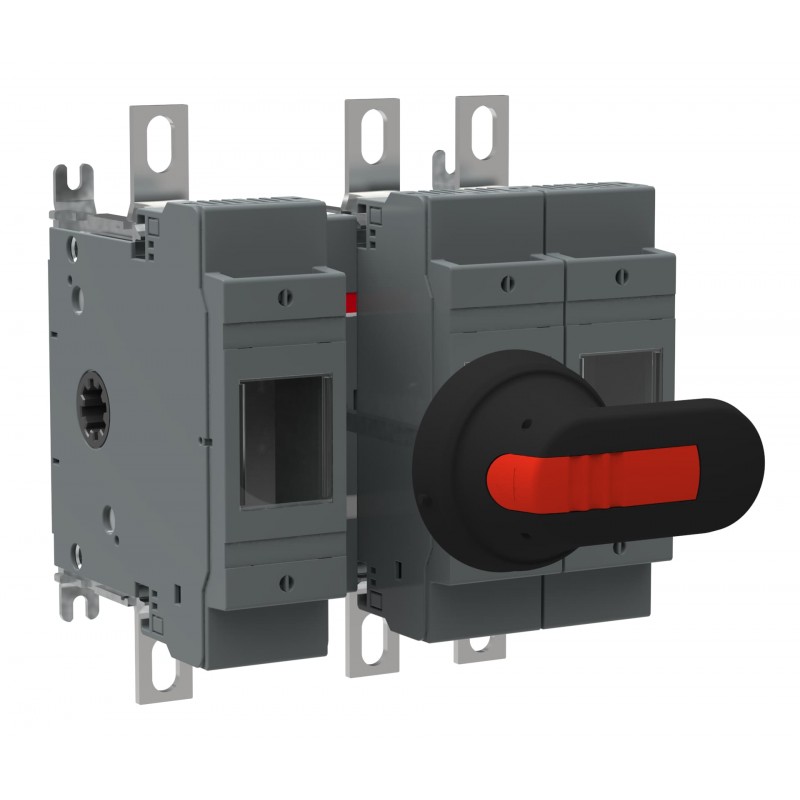

1SCA022721R3210 ABB Fusible interrupteur OS200B12P
1SCA022721R3210
ABB
Fusible interrupteur OS200B12P
Interrupteur à fusible OS200B12P
OS200B12P SWITCH FUSE
Appareillage industriel basse tension > Interrupteur sectionneur à fusible
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| ABB EcoSolutions | |
|---|---|
| Déchets destinés à l'enfouissement en décharge - Destination | UL 2799 Zero Waste To Landfill Validation available |
| Instructions de démontage en fin de vie | 1SCC311049M0201 |
| Déclaration environnementale de produit - DEP | 1SCC311197D0201 |
| Conformité des matériaux | |
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC011021D0201 |
| Informations RoHS | 1SCC011020D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 09e23cbb-a792-40e2-9759-84b5c7b2411c Finland |
| SCIP simplifié | de7bed04-4cee-47cd-ba8a-c4315e29952c Germany |
| bce0cf71-5ece-43f2-a4e4-04be52c56a6b Germany | |
| 0b1a1f9e-d4f2-4d67-b468-bc1bff66c59d Belgium | |
| e5995084-e92b-43c8-8f7d-11fcb4f51e70 Germany | |
| 78e9515c-587c-41a5-9e41-338b29e7e553 Bulgaria | |
| 820f61ab-f9cc-4dfb-85b2-4d49ad2bcfd6 Poland | |
| 686ccd63-9420-45e2-9297-1987cd1b3130 Sweden | |
| b2aba1b8-8646-47ac-8557-0a30b833c279 Greece | |
| c6b5508a-9ca8-406a-b43f-5acdead9596a Hungary | |
| ce82285d-9064-4269-bf0c-f357fe8963f3 Estonia | |
| 15ee79c9-6db6-4a19-83bd-4b8313f361c2 Norway | |
| d5649b73-20bf-4515-921b-c712edf47531 Belgium | |
| efaea273-c12c-4e3f-9596-82170770317a Czech Republic | |
| 683971cd-8240-4583-80b3-83b0ed52e47a Croatia | |
| 3e450e6e-0b0c-48a7-ad30-2a0393ce2574 Spain | |
| d3586327-f489-40b9-92da-b54f6a22f41c Sweden | |
| 758b5f41-2bd6-48f4-b37b-876bdd6fa1a4 France | |
| dc8ef154-e6a5-4afd-af53-a1273a38bad6 Germany | |
| 0b9cc3c1-d9c3-4941-a8c1-4124e91b27a2 France | |
| daca23f6-c8d3-44b1-a53d-7ac1ad3bf739 Hungary | |
| ba18c0b2-b058-4092-92af-a4a645e57381 Portugal | |
| 060607d9-3058-43e3-bb2a-b631732a3062 Denmark | |
| 2110703a-52ba-48fa-9406-d6fcb50ce71f Germany | |
| c4dbcacc-5541-43a3-8173-4ad174072a43 Poland | |
| d3011f56-7a7a-4fd1-8e38-95d127d10d7b Italy | |
| e36886aa-a515-4471-8a09-6ef903466756 Netherlands | |
| cca3f273-f055-4e36-b8cb-a863b56ea579 Poland | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC011025D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC311013C0201 |
| Instructions et manuels | 1SCC311012M0219 |
| Dessins mécaniques | os200b12.stp |
| Déclaration environnementale de produit - DEP | 1SCC311197D0201 |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP20 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85365080 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 177 mm |
| Hauteur nette du produit | 199 mm |
| Profondeur/longueur nette du produit | 130 mm |
| Poids net du produit | 2.8 kg |
| 6.3 lb | |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 230 mm |
| 9.1 in | |
| Profondeur/Longueur du niveau d’emballage 1 | 270 mm |
| 10.6 in | |
| Hauteur du niveau d’emballage 1 | 170 mm |
| 6.7 in | |
| Poids brut du colis niveau 1 | 3.1 kg |
| 6.9 lb | |
| Code EAN du niveau d’emballage 1 | 6417019231723 |
| Technique | |
| Courant thermique conventionnel à l'air libre (Ith) | Θ = 40 °C 200 A |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 200 A |
| Degré de protection | acc. to IEC 60529 IP20 |
| Taille du fusible | B1-B2 |
| Système de fusibles | British Standard |
| Type de poignée | Pistol handle |
| Type de montage | Base mounting |
| Nombre de pôles | 3P |
| Mode de fonctionnement | Front |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out, Bottom In - Top Out |
| Perte de puissance | at Rated Operating Conditions per Pole 8 W |
| Courant de court-circuit conditionnel nominal (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Courant nominal (In) | Circuit principal 200 A |
| Tension nominale de tenue aux impulsions (Uimp) | 12 kV |
| Tension d'isolement nominale (Ui) | 1000 V |
| Courant de fonctionnement nominal AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tension nominale de fonctionnement | Circuit principal 690 V AC |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kiloampere rms |
| Normes | IEC 60947-3 |
| Mécanisme de fonctionnement des interrupteurs | 12 (Between the Poles) |
| Type de terminal | Bornes à œillets |
| Largeur du terminal | 20 mm |
| Couple de serrage | 15 ... 22 N·m |
| Technique UL/CSA | |
| Couple de serrage | 15 ... 22 N·m |
| Certificats et déclarations | |
| Certificat A2L – IEC | 1SCC311209D0201 |
| Certificat ATEX | No certification needed |
| Certificat CCC | CCC OS200-250 2016 |
| Déclaration de conformité - CE | 1SCC311091D2704 |
| Certificat DNV GL | 1SCC311123D0203 |
| Certificat UL | No certification needed |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Code de catégorie granulaire IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
