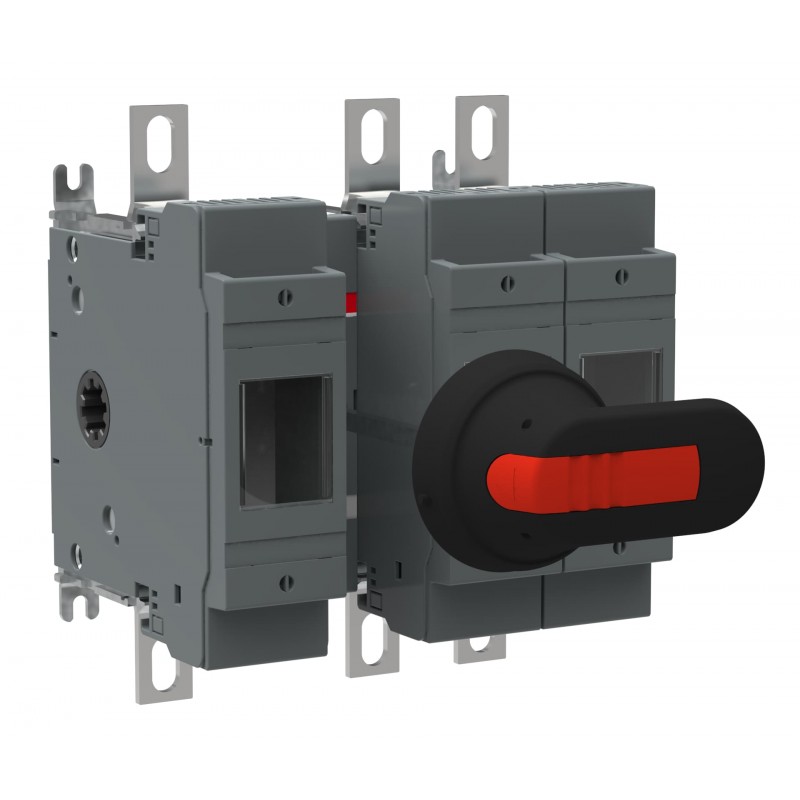

1SCA022721R3210 ABB Portafusibile OS200B12P
1SCA022721R3210
ABB
Portafusibile OS200B12P
Interruttore a fusibile OS200B12P
OS200B12P SWITCH FUSE
Apparecchi elettrici a bassa tensione > Fusibile sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 1SCC311049M0201 |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC011021D0201 |
| Informazioni RoHS | 1SCC011020D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 09e23cbb-a792-40e2-9759-84b5c7b2411c Finlandia (FI) |
| SCIP semplificato | de7bed04-4cee-47cd-ba8a-c4315e29952c Germania (DE) |
| bce0cf71-5ece-43f2-a4e4-04be52c56a6b Germania (DE) | |
| 0b1a1f9e-d4f2-4d67-b468-bc1bff66c59d Belgio (BE) | |
| e5995084-e92b-43c8-8f7d-11fcb4f51e70 Germania (DE) | |
| 78e9515c-587c-41a5-9e41-338b29e7e553 Bulgaria (BG) | |
| 820f61ab-f9cc-4dfb-85b2-4d49ad2bcfd6 Polania (PL) | |
| 686ccd63-9420-45e2-9297-1987cd1b3130 Svezia (SE) | |
| b2aba1b8-8646-47ac-8557-0a30b833c279 Grecia (GR) | |
| c6b5508a-9ca8-406a-b43f-5acdead9596a Ungheria (HU) | |
| ce82285d-9064-4269-bf0c-f357fe8963f3 Estonia (EE) | |
| 15ee79c9-6db6-4a19-83bd-4b8313f361c2 Norvegia (NO) | |
| d5649b73-20bf-4515-921b-c712edf47531 Belgio (BE) | |
| efaea273-c12c-4e3f-9596-82170770317a Repubblica Ceca (CZ) | |
| 683971cd-8240-4583-80b3-83b0ed52e47a Croazia (HR) | |
| 3e450e6e-0b0c-48a7-ad30-2a0393ce2574 Spagna (ES) | |
| d3586327-f489-40b9-92da-b54f6a22f41c Svezia (SE) | |
| 758b5f41-2bd6-48f4-b37b-876bdd6fa1a4 Francia (FR) | |
| dc8ef154-e6a5-4afd-af53-a1273a38bad6 Germania (DE) | |
| 0b9cc3c1-d9c3-4941-a8c1-4124e91b27a2 Francia (FR) | |
| daca23f6-c8d3-44b1-a53d-7ac1ad3bf739 Ungheria (HU) | |
| ba18c0b2-b058-4092-92af-a4a645e57381 Portogallo (PT) | |
| 060607d9-3058-43e3-bb2a-b631732a3062 Danimarca (DK) | |
| 2110703a-52ba-48fa-9406-d6fcb50ce71f Germania (DE) | |
| c4dbcacc-5541-43a3-8173-4ad174072a43 Polania (PL) | |
| d3011f56-7a7a-4fd1-8e38-95d127d10d7b Italia (IT) | |
| e36886aa-a515-4471-8a09-6ef903466756 Paesi Bassi (Olanda) (NL) | |
| cca3f273-f055-4e36-b8cb-a863b56ea579 Polania (PL) | |
| Toxic Substances Control Act - TSCA | 1SCC011025D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC311013C0201 |
| Istruzioni e manuali | 1SCC311012M0219 |
| Disegni meccanici | os200b12.stp |
| Dichiarazione prodotto ambientale - EPD | 1SCC311197D0201 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP20 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85365080 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 177 mm |
| Altezza prodotto | 199 mm |
| Profondità prodotto | 130 mm |
| Peso netto prodotto | 2.8 kg |
| 6.3 lb | |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 230 mm |
| 9.1 in | |
| Profondità imballo livello 1 | 270 mm |
| 10.6 in | |
| Altezza imballo livello 1 | 170 mm |
| 6.7 in | |
| Peso lordo imballo livello 1 | 3.1 kg |
| 6.9 lb | |
| EAN imballo livello 1 | 6417019231723 |
| Dati tecnici | |
| Corrente termica convenzionale in aria libera (Ith) | q = 40 °C 200 A |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | secondo IEC 60529 IP20 |
| Taglia fusibile | B1-B2 |
| Sistema fusibile | British Standard |
| Tipo di maniglia | Pistol handle |
| Tipo di montaggio | Base mounting |
| Numero di poli | 3P |
| Modalità operativa | Front |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out, Bottom In - Top Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 8 W |
| Corrente nominale di cortocircuito condizionale (Inc) | (500 V) 100 kA |
| (690 V) 80 kA | |
| Corrente nominale (In) | Circuito Principale 200 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie) | (500 V) 200 A |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (220 ... 240 V) 60 kW |
| (400 V) 110 kW | |
| (415 V) 110 kW | |
| (500 V) 132 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kiloampere rms |
| Norme di riferimento | IEC 60947-3 |
| Comando | 12 (Between the Poles) |
| Tipo di morsetto | Lug terminals |
| Larghezza morsetto | 20 mm |
| Coppia di serraggio | 15 ... 22 N·m |
| Reparto tecnico UL/CSA | |
| Coppia di serraggio | 15 ... 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| A2L Certificate – IEC | 1SCC311209D0201 |
| Certificato ATEX | No certification needed |
| Certificato CCC | CCC OS200-250 2016 |
| Dichiarazione di conformità - CE | 1SCC311091D2704 |
| DNV GL Certificate | 1SCC311123D0203 |
| Certificato UL | No certification needed |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC001040 - Fuse switch disconnector |
| ETIM 10 | EC001040 - Fuse switch disconnector |
| UNSPSC | 39122233 |
| Codice categoria granulare IDEA (IGCC) | 5291 >> Fuse switch disconnector |
| eClass | V11.1 : 27371401 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
