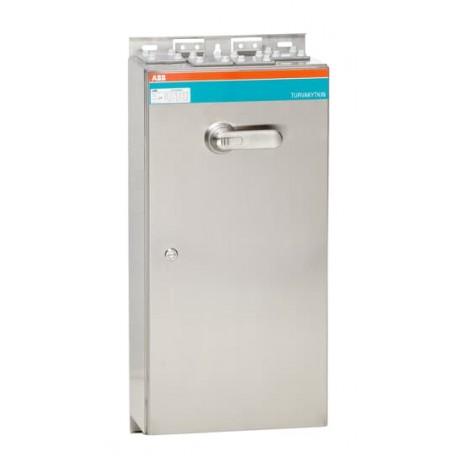

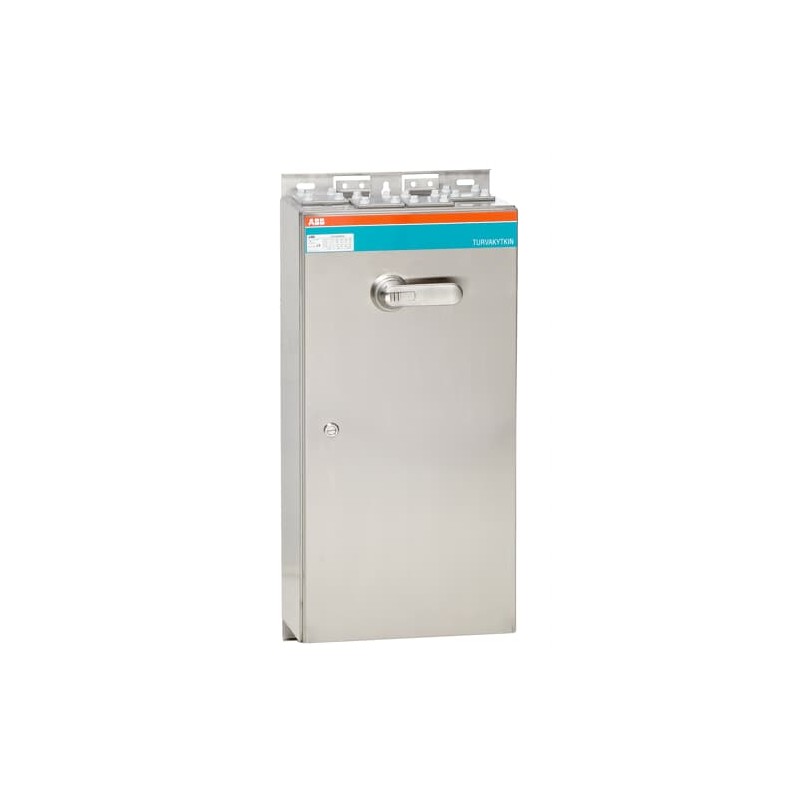

1SCA102320R1001 ABB Interrup. seguridad en caja OT250ESUR3TZ
1SCA102320R1001
ABB
Interrup. seguridad en caja OT250ESUR3TZ
OT250ESUR3TZ Safety switch
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC340076D0201 |
| Información sobre RoHS | 1SCC340075D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | e949bdbb-2025-49b6-b21b-c73e0061766a Finland |
| SCIP simplificado | 6d93a75c-377e-4a59-8df3-bd798bb88467 Germany |
| 4e0fb26f-e1d4-4827-a69a-0643148300a6 Poland | |
| b6005bf3-84a9-4213-8e04-ddc8d0f53b3d Belgium | |
| 81e19763-a808-48e6-9619-88723638f1a8 Hungary | |
| fc240c6c-6189-4617-a0c9-515debd5e150 Spain | |
| 4d56621f-cec0-4c8c-831c-e179873ee67e Poland | |
| 515c5ee0-43fe-4a50-ba10-b8a9d5d62106 Greece | |
| 3459213c-2f78-48c6-8a5b-88f118332064 Bulgaria | |
| f63803e1-45c5-4a57-8718-2c34dde4672b Portugal | |
| 003ca4de-8e6b-452d-bed8-d498d3e53999 Estonia | |
| 64ffb951-d29e-4f53-9a24-d08bb9c70cde Sweden | |
| b00549aa-4ef2-4799-a29f-15bd2ae8a06a Hungary | |
| f8d347f1-2e7a-422d-9395-1487d8fc138f Czech Republic | |
| 8f3bf4b9-db6d-46bd-86fd-3612047a02f5 France | |
| abb16399-e9eb-4adb-945c-7bf13503dfcd Poland | |
| 46fcd1d3-f9d8-4fcd-948e-0f81d5a9698e Germany | |
| f9990e5f-53be-4d1d-9134-ac527a245e66 Germany | |
| d02dd6c5-90b7-4abc-98e3-072b563a308b France | |
| 148a8a9c-4986-423b-93af-337561535655 Sweden | |
| a9617ce0-755b-4ea5-bc34-20d9663ca240 Netherlands | |
| 87c4ecce-d896-410a-a2fa-2a2f71b7eca6 Italy | |
| 69be95c8-f2d8-4dc9-9436-394c67d99015 Germany | |
| cbb76c9c-c6f4-432d-9350-b19c9faeb045 Denmark | |
| 1dd8f470-34c3-4425-bc54-21f9c431ae93 Norway | |
| 84b4ea62-8e75-41da-a7f6-59d8c09fe17b Germany | |
| 1b62abfd-7692-4e40-8e88-5ca140c46986 Belgium | |
| e382872e-6f00-4010-b6b1-866b442c3118 Croatia | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC340095D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC340015C0201 |
| Instrucciones y manuales | 1SCC340008M0004 |
| Dibujos mecánicos | OTRK804023PBL4R.stp |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP65 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 piece |
| Código arancelario | 85363090 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 400 mm |
| Alto del producto | 800 mm |
| Largo del product | 230 mm |
| Peso del product | 31.75 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 piece |
| Embalaje Nivel 1 Ancho | 415 mm |
| Embalaje Nivel 1 Largo | 910 mm |
| Embalaje Nivel 1 Alto | 325 mm |
| Embalaje Nivel 1 Peso | 33.9 kg |
| Embalaje Nivel 1 EAN | 6417019371092 |
| Técnica | |
| Posición de entrada de cables | Bottom/Bottom |
| Salidas de cable por lado | Blank / 4xring-flange+ø25.5mm |
| Capacidad de conexión del circuito principal | Diámetro del orificio 8 mm |
| Abrazadera de tornillo / Terminal de PE 4pc,25 ... 120 mm² | |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 250 A |
| Grado de protección | acc. to IEC 60529 IP65 |
| Material del módulo | Stainless steel |
| Color del asa | Acero inoxidable |
| Tipo de asa | Pistol handle |
| Clasificación de la resistencia a los impactos | Housing IK09 |
| Contactos auxiliares montados al máximo | 2 NO, 2 NC |
| Contactos auxiliares montados | 2 NO, 1 NC |
| Número de contactos auxiliares NC | 1 |
| Número de contactos auxiliares NO | 2 |
| Número de polos | 3P |
| Grado de contaminación | 3 |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 6.5 W |
| Corriente nominal de cortocircuito condicional (Inc) | 40.5 kA |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 1000 V |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 132 kW |
| (500 V) 160 kW | |
| (690 V) 200 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (1000 V AC) 30 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kA |
| Destornillador recomendado | Main Circuit M8 |
| Funciones especiales | EMC |
| Normas | IEC 60947-1, -3 |
| Par de apriete | Main Circuit 22 N·m |
| Técnica UL/CSA | |
| Destornillador recomendado | Main Circuit M8 |
| Par de apriete | Main Circuit 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC340025D2704 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Código de categoría granular de IDEA (IGCC) | 5166 >> Safety switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3642116 |
| Número E (Suecia) | 3135029 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 250 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 250 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 132 kW |
| Poder de corte a 400 V (EF009166) | 132 kW |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 1 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 2 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Color del elemento de accionamiento (EF007167) | Gris |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | Sí |
| Grado de protección (IP), frontal (EF003118) | IP65 |
| Grado de protección (NEMA) (EF011959) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
