Agrandir l'image

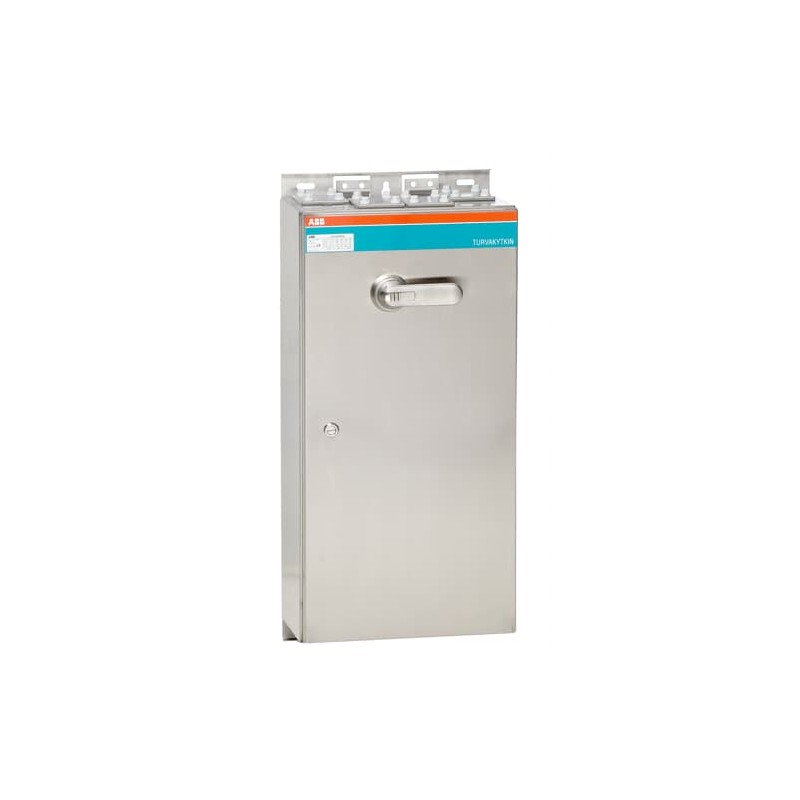

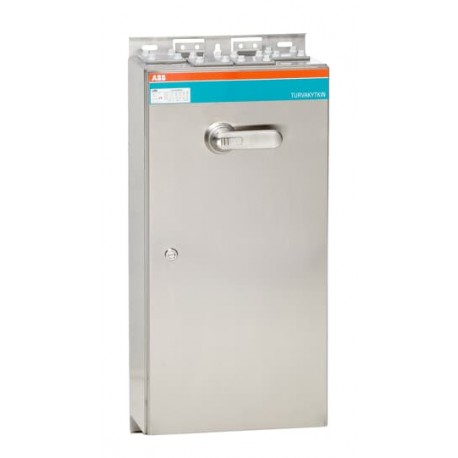

1SCA102320R1001 ABB Interruption. OT250ESUR3TZ sécurité des boîtes
1SCA102320R1001
ABB
Interruption. OT250ESUR3TZ sécurité des boîtes
Boîte de commutation de sécurité OT250ESUR3TZ
OT250ESUR3TZ Safety switch
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | e949bdbb-2025-49b6-b21b-c73e0061766a Finland |
| SCIP simplifié | 6d93a75c-377e-4a59-8df3-bd798bb88467 Germany |
| 4e0fb26f-e1d4-4827-a69a-0643148300a6 Poland | |
| b6005bf3-84a9-4213-8e04-ddc8d0f53b3d Belgium | |
| 81e19763-a808-48e6-9619-88723638f1a8 Hungary | |
| fc240c6c-6189-4617-a0c9-515debd5e150 Spain | |
| 4d56621f-cec0-4c8c-831c-e179873ee67e Poland | |
| 515c5ee0-43fe-4a50-ba10-b8a9d5d62106 Greece | |
| 3459213c-2f78-48c6-8a5b-88f118332064 Bulgaria | |
| f63803e1-45c5-4a57-8718-2c34dde4672b Portugal | |
| 003ca4de-8e6b-452d-bed8-d498d3e53999 Estonia | |
| 64ffb951-d29e-4f53-9a24-d08bb9c70cde Sweden | |
| b00549aa-4ef2-4799-a29f-15bd2ae8a06a Hungary | |
| f8d347f1-2e7a-422d-9395-1487d8fc138f Czech Republic | |
| 8f3bf4b9-db6d-46bd-86fd-3612047a02f5 France | |
| abb16399-e9eb-4adb-945c-7bf13503dfcd Poland | |
| 46fcd1d3-f9d8-4fcd-948e-0f81d5a9698e Germany | |
| f9990e5f-53be-4d1d-9134-ac527a245e66 Germany | |
| d02dd6c5-90b7-4abc-98e3-072b563a308b France | |
| 148a8a9c-4986-423b-93af-337561535655 Sweden | |
| a9617ce0-755b-4ea5-bc34-20d9663ca240 Netherlands | |
| 87c4ecce-d896-410a-a2fa-2a2f71b7eca6 Italy | |
| 69be95c8-f2d8-4dc9-9436-394c67d99015 Germany | |
| cbb76c9c-c6f4-432d-9350-b19c9faeb045 Denmark | |
| 1dd8f470-34c3-4425-bc54-21f9c431ae93 Norway | |
| 84b4ea62-8e75-41da-a7f6-59d8c09fe17b Germany | |
| 1b62abfd-7692-4e40-8e88-5ca140c46986 Belgium | |
| e382872e-6f00-4010-b6b1-866b442c3118 Croatia | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340008M0004 |
| Dessins mécaniques | OTRK804023PBL4R.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 400 mm |
| Hauteur nette du produit | 800 mm |
| Profondeur/longueur nette du produit | 230 mm |
| Poids net du produit | 31.75 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 415 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 910 mm |
| Hauteur du niveau d’emballage 1 | 325 mm |
| Poids brut du colis niveau 1 | 33.9 kg |
| Code EAN du niveau d’emballage 1 | 6417019371092 |
| Technique | |
| Position d'entrée du câble | Bottom/Bottom |
| Sorties de câbles par côté | Blank / 4xring-flange+ø25.5mm |
| Capacité de connexion du circuit principal | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 4pc,25 ... 120 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 250 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Stainless steel |
| Couleur de la poignée | Acier inoxydable |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 2 NO, 1 NC |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires NO | 2 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Perte de puissance | at Rated Operating Conditions per Pole 6.5 W |
| Courant de court-circuit conditionnel nominal (Inc) | 40.5 kA |
| Tension d'isolement nominale (Ui) | acc. to IEC/EN 60664-1 1000 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 132 kW |
| (500 V) 160 kW | |
| (690 V) 200 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 30 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kA |
| Tournevis recommandé | Circuit principal M8 |
| Fonctions spéciales | EMC |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 22 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M8 |
| Couple de serrage | Circuit principal 22 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340025D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Numéro E (Finlande) | 3642116 |
| Numéro E (Suède) | 3135029 |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Oui |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 250 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 250 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 8 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 132 kW |
| Puissance de commutation à 400 V (EF009166) | 132 kW |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 1 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 2 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Gris |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
Datasheet - PDF
