Vergrößern

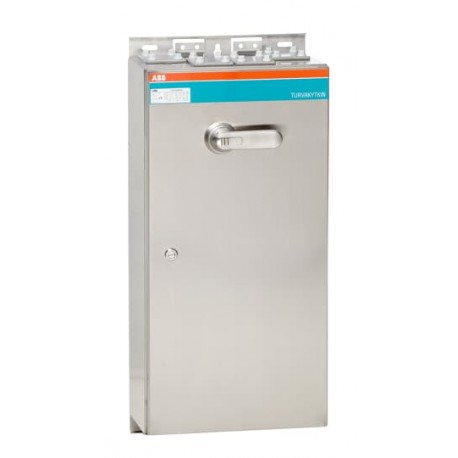

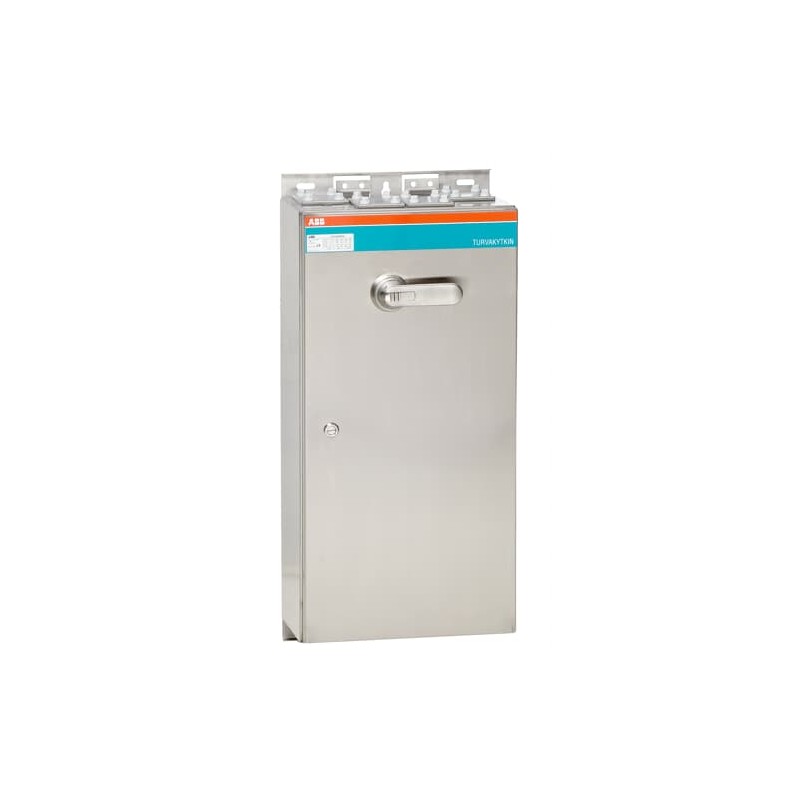

1SCA102320R1001 ABB Unterbrechung. OT250ESUR3TZ Box-Sicherheit
1SCA102320R1001
ABB
Unterbrechung. OT250ESUR3TZ Box-Sicherheit
Switch box Sicherheit OT250ESUR3TZ
Sicherheitsschalter im Edelstahlgehäuse 3-polig 132 kW 400 V mit Edelstahlgriff IP65 Einführung unten säurebeständig
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | e949bdbb-2025-49b6-b21b-c73e0061766a Finnland (FI) |
| Vereinfachtes SCIP | 6d93a75c-377e-4a59-8df3-bd798bb88467 Deutschland (DE) |
| 4e0fb26f-e1d4-4827-a69a-0643148300a6 Polen (PL) | |
| b6005bf3-84a9-4213-8e04-ddc8d0f53b3d Belgien (BE) | |
| 81e19763-a808-48e6-9619-88723638f1a8 Ungarn (HU) | |
| fc240c6c-6189-4617-a0c9-515debd5e150 Spanien (ES) | |
| 4d56621f-cec0-4c8c-831c-e179873ee67e Polen (PL) | |
| 515c5ee0-43fe-4a50-ba10-b8a9d5d62106 Griechenland (GR) | |
| 3459213c-2f78-48c6-8a5b-88f118332064 Bulgarien (BG) | |
| f63803e1-45c5-4a57-8718-2c34dde4672b Portugal (PT) | |
| 003ca4de-8e6b-452d-bed8-d498d3e53999 Estland (EE) | |
| 64ffb951-d29e-4f53-9a24-d08bb9c70cde Schweden (SE) | |
| b00549aa-4ef2-4799-a29f-15bd2ae8a06a Ungarn (HU) | |
| f8d347f1-2e7a-422d-9395-1487d8fc138f Tschechische Republik (CZ) | |
| 8f3bf4b9-db6d-46bd-86fd-3612047a02f5 Frankreich (FR) | |
| abb16399-e9eb-4adb-945c-7bf13503dfcd Polen (PL) | |
| 46fcd1d3-f9d8-4fcd-948e-0f81d5a9698e Deutschland (DE) | |
| f9990e5f-53be-4d1d-9134-ac527a245e66 Deutschland (DE) | |
| d02dd6c5-90b7-4abc-98e3-072b563a308b Frankreich (FR) | |
| 148a8a9c-4986-423b-93af-337561535655 Schweden (SE) | |
| a9617ce0-755b-4ea5-bc34-20d9663ca240 Niederlande (NL) | |
| 87c4ecce-d896-410a-a2fa-2a2f71b7eca6 Italien (IT) | |
| 69be95c8-f2d8-4dc9-9436-394c67d99015 Deutschland (DE) | |
| cbb76c9c-c6f4-432d-9350-b19c9faeb045 Dänemark (DK) | |
| 1dd8f470-34c3-4425-bc54-21f9c431ae93 Norwegen (NO) | |
| 84b4ea62-8e75-41da-a7f6-59d8c09fe17b Deutschland (DE) | |
| 1b62abfd-7692-4e40-8e88-5ca140c46986 Belgien (BE) | |
| e382872e-6f00-4010-b6b1-866b442c3118 Kroatien (CR) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340008M0004 |
| Mechanische Zeichnungen | OTRK804023PBL4R.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 400 mm |
| Höhe (Netto-Abmessung) | 800 mm |
| Tiefe (Netto-Abmessung) | 230 mm |
| Nettogewicht | 31.75 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 415 mm |
| Länge Verpackungseinheit 1 | 910 mm |
| Höhe Verpackungseinheit 1 | 325 mm |
| Bruttogewicht Verpackungseinheit 1 | 33.9 kg |
| EAN Verpackungseinheit 1 | 6417019371092 |
| Technische Daten | |
| Position der Kabeleinführung | unten/unten |
| Kabeldurchführungen pro Seite | Blank / 4xring-flange+ø25.5mm |
| Anschlussmöglichkeit-Hauptstromkreis | Lochdurchmesser 8 mm |
| PE-Schraubklemme 4pc,25 ... 120 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 250 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Edelstahl |
| Grifffarbe | edelstahl |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK09 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Angebaute Hilfskontakte | 2 S, 1 Ö |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 2 |
| Anzahl Pole | 3P |
| Verschmutzungsgrad | 3 |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 6.5 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | 40.5 kA |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 1000 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 132 kW |
| (500 V) 160 kW | |
| (690 V) 200 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V AC) 30 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 kA |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Besondere Funktionen | EMC |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 22 N·m |
| Technische Daten UL/CSA | |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Anzugsdrehmoment | Hauptstromkreis 22 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340025D2704 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3642116 |
| E-Nummer (Schweden) | 3135029 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsbetriebsspannung (EF001435) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 250 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 250 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 8 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 132 kW |
| Schaltleistung bei 400 V (EF009166) | 132 kW |
| Polzahl (EF001391) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 1 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 2 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Farbe des Betätigungselements (EF007167) | grau |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | sonstige |
