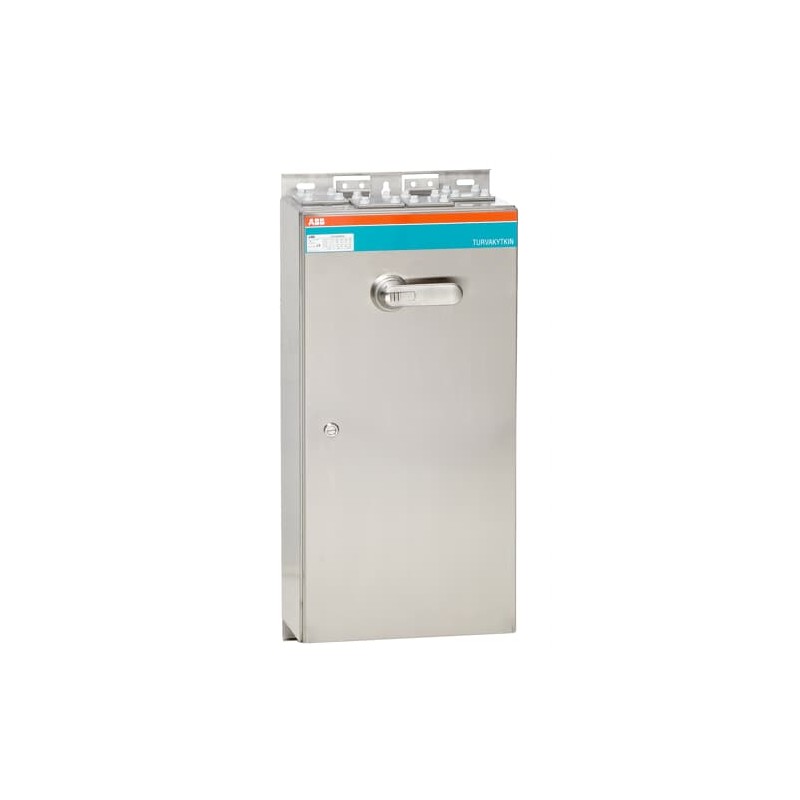

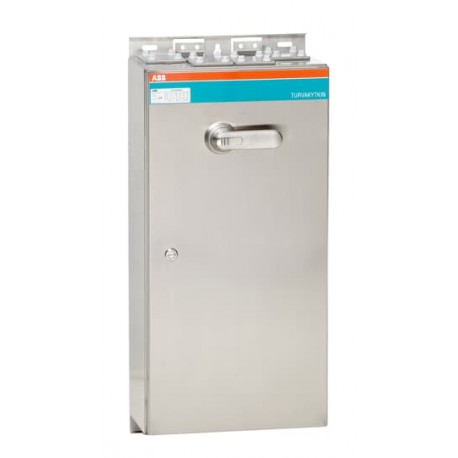

1SCA102320R1001 ABB Interruzione. OT250ESUR3TZ sicurezza della scatola
1SCA102320R1001
ABB
Interruzione. OT250ESUR3TZ sicurezza della scatola
Interruttore di sicurezza OT250ESUR3TZ
OT250ESUR3TZ Safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | e949bdbb-2025-49b6-b21b-c73e0061766a Finlandia (FI) |
| SCIP semplificato | 6d93a75c-377e-4a59-8df3-bd798bb88467 Germania (DE) |
| 4e0fb26f-e1d4-4827-a69a-0643148300a6 Polania (PL) | |
| b6005bf3-84a9-4213-8e04-ddc8d0f53b3d Belgio (BE) | |
| 81e19763-a808-48e6-9619-88723638f1a8 Ungheria (HU) | |
| fc240c6c-6189-4617-a0c9-515debd5e150 Spagna (ES) | |
| 4d56621f-cec0-4c8c-831c-e179873ee67e Polania (PL) | |
| 515c5ee0-43fe-4a50-ba10-b8a9d5d62106 Grecia (GR) | |
| 3459213c-2f78-48c6-8a5b-88f118332064 Bulgaria (BG) | |
| f63803e1-45c5-4a57-8718-2c34dde4672b Portogallo (PT) | |
| 003ca4de-8e6b-452d-bed8-d498d3e53999 Estonia (EE) | |
| 64ffb951-d29e-4f53-9a24-d08bb9c70cde Svezia (SE) | |
| b00549aa-4ef2-4799-a29f-15bd2ae8a06a Ungheria (HU) | |
| f8d347f1-2e7a-422d-9395-1487d8fc138f Repubblica Ceca (CZ) | |
| 8f3bf4b9-db6d-46bd-86fd-3612047a02f5 Francia (FR) | |
| abb16399-e9eb-4adb-945c-7bf13503dfcd Polania (PL) | |
| 46fcd1d3-f9d8-4fcd-948e-0f81d5a9698e Germania (DE) | |
| f9990e5f-53be-4d1d-9134-ac527a245e66 Germania (DE) | |
| d02dd6c5-90b7-4abc-98e3-072b563a308b Francia (FR) | |
| 148a8a9c-4986-423b-93af-337561535655 Svezia (SE) | |
| a9617ce0-755b-4ea5-bc34-20d9663ca240 Paesi Bassi (Olanda) (NL) | |
| 87c4ecce-d896-410a-a2fa-2a2f71b7eca6 Italia (IT) | |
| 69be95c8-f2d8-4dc9-9436-394c67d99015 Germania (DE) | |
| cbb76c9c-c6f4-432d-9350-b19c9faeb045 Danimarca (DK) | |
| 1dd8f470-34c3-4425-bc54-21f9c431ae93 Norvegia (NO) | |
| 84b4ea62-8e75-41da-a7f6-59d8c09fe17b Germania (DE) | |
| 1b62abfd-7692-4e40-8e88-5ca140c46986 Belgio (BE) | |
| e382872e-6f00-4010-b6b1-866b442c3118 Croazia (HR) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340008M0004 |
| Disegni meccanici | OTRK804023PBL4R.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 400 mm |
| Altezza prodotto | 800 mm |
| Profondità prodotto | 230 mm |
| Peso netto prodotto | 31.75 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 415 mm |
| Profondità imballo livello 1 | 910 mm |
| Altezza imballo livello 1 | 325 mm |
| Peso lordo imballo livello 1 | 33.9 kg |
| EAN imballo livello 1 | 6417019371092 |
| Dati tecnici | |
| Posizione entrata cavo | Bottom/Bottom |
| Uscite cavi per lato | Blank / 4xring-flange+ø25.5mm |
| Sezioni dei cavi-circuito principale | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 4pc,25 ... 120 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 250 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Stainless steel |
| Handle Color | Acciaio Inossidabile |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK09 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 2 NO, 1 NC |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 2 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 6.5 W |
| Corrente nominale di cortocircuito condizionale (Inc) | 40.5 kA |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 250 A |
| (500 V) 250 A | |
| (690 V) 250 A | |
| Corrente nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 132 kW |
| (500 V) 160 kW | |
| (690 V) 200 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V AC) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kA |
| Cacciavite raccomandato | Circuito Principale M8 |
| Funzioni speciali | EMC |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 22 N·m |
| Reparto tecnico UL/CSA | |
| Cacciavite raccomandato | Circuito Principale M8 |
| Coppia di serraggio | Circuito Principale 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340025D2704 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3642116 |
| E-Number (Sweden) | 3135029 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 250 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 250 A |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 132 kW |
| potenza di interruzione a 400 V (EF009166) | 132 kW |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 2 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| colore dell'elemento di azionamento (EF007167) | grigio |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
