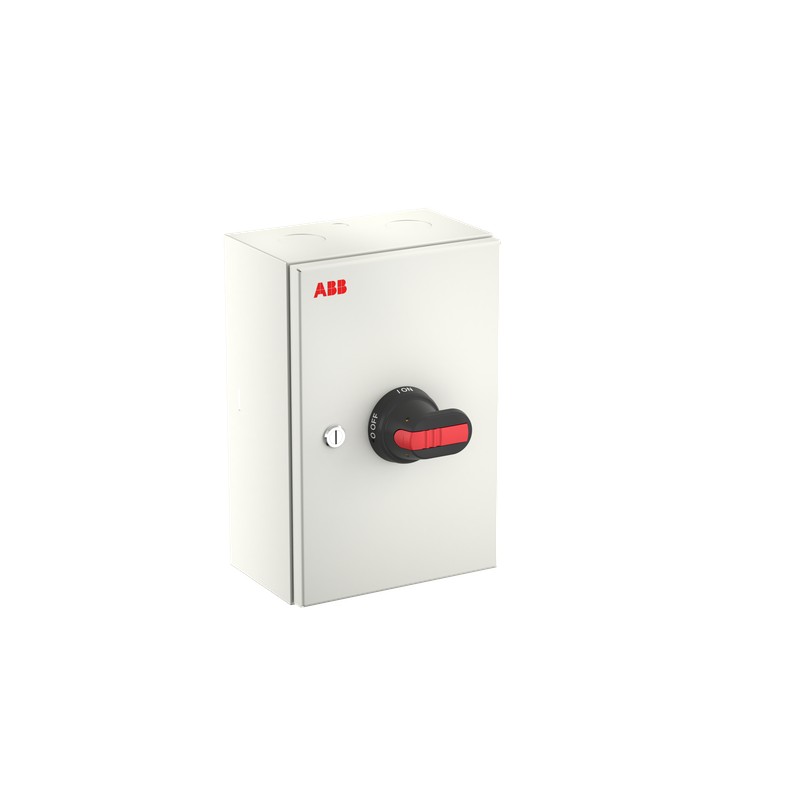

1SCA022580R8170 ABB Int. Seccionador en caja OTL36T6B
1SCA022580R8170
ABB
Int. Seccionador en caja OTL36T6B
OTL36T6B Safety switch
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC340076D0201 |
| Información sobre RoHS | 1SCC340075D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 714c55ed-5f37-4a85-88d8-dae98d03abb2 Finland |
| SCIP simplificado | b7fd313e-b252-4c20-b1bd-0469318e1c30 Germany |
| 4fc8f021-e0c5-4b31-99a5-81c959af49c7 Spain | |
| 8ac90d2f-4780-429b-b590-239febd88b21 Denmark | |
| 8b31ab48-6e96-48d3-83be-89ad569995fb Belgium | |
| 5a648cc0-f48a-4bad-9ae4-8fb9281ad2cf Hungary | |
| 3d5291a1-45e1-42b5-8589-8f108d5a1e8b Estonia | |
| 19a0e6b9-f40a-4a0c-8bc3-7ec251d00756 Greece | |
| 1d186cce-a713-425a-9ce6-49f8b6f11286 Portugal | |
| 7e4a847b-d8ce-4f70-bc8e-facea2109ef7 Poland | |
| 2b2b449b-2f4c-44b1-9996-d8578d6a7bfc Netherlands | |
| 3edf0a59-91f1-4f1f-95d1-213a6315a00e France | |
| b9d1b1fa-a4b9-4e2f-b9de-c30efb0f2fa9 Poland | |
| 6ffa161b-8d1e-49fe-8854-c5d4d9f6fee8 Germany | |
| 6aa3023b-1207-42b3-ba8b-bf64ce89c141 Germany | |
| 1b40e06b-a66a-43ab-a5a1-549bfbb723bd Croatia | |
| f0d53495-9564-4d50-8195-52b991f77270 Germany | |
| a3bb93be-775b-48aa-ad7e-562ea1342f86 Sweden | |
| 5bb1311a-5f11-4515-bdc9-7525cb3c244e Hungary | |
| 22c3980a-bdd3-4091-8555-bdc50aef104f Germany | |
| 2ab72b2f-85ee-4fca-ac47-f7adf00a5468 Czech Republic | |
| 228d9992-4459-4664-8a49-78788c551044 France | |
| 773d1736-4791-4b03-8fbc-817df93a99f0 Italy | |
| 894de335-0fbf-441e-87f6-48c36fc72d47 Norway | |
| fff993bf-8241-4042-8c63-36e45bf9167c Belgium | |
| 5e99f7f0-ea72-479a-ac4a-0b00e189692e Poland | |
| 1d4b5094-91bf-4612-825c-2929e69e1c2a Sweden | |
| 54dc9066-8527-4be0-8cc0-826317bc5217 Bulgaria | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC340095D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC340015C0201 |
| Instrucciones y manuales | 1SCC340006M0013 |
| Dibujos mecánicos | OTLK251611PBB.stp |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP65 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85363030 |
| Última fecha de pedido | 2026-08-31 All Countries |
| ID del producto de sustitución (NUEVO) | OTL63GT6M |
| País de origen | Bulgaria |
| Dimensiones | |
| Ancho del product | 165 mm |
| Alto del producto | 250 mm |
| Largo del product | 110 mm |
| Peso del product | 3.2 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 212 mm |
| Embalaje Nivel 1 Largo | 313 mm |
| Embalaje Nivel 1 Alto | 191 mm |
| Embalaje Nivel 1 Peso | 3.4 kg |
| Embalaje Nivel 1 EAN | 6417019187952 |
| Técnica | |
| Sección del cable | 1.5 ... 35 mm² |
| Posición de entrada de cables | Top/Bottom |
| Salidas de cable por lado | B-flange / B-flange |
| Color | RAL7035 |
| Capacidad de conexión del circuito principal | Abrazadera de tornillo 1.5 ... 35 mm² |
| Abrazadera de tornillo / Terminal de PE 2pc,10 ... 70 mm² | |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 80 A |
| Grado de protección | acc. to IEC 60529 IP65 |
| Material del módulo | Steel sheet |
| Color del asa | Negro |
| Tipo de asa | Pistol handle |
| Clasificación de la resistencia a los impactos | Housing IK09 |
| Contactos auxiliares montados al máximo | 1 NO, 1 NC |
| Contactos auxiliares montados | 1 NO, 0 NC |
| Tipo neutro | No Neutral Terminal |
| Número de contactos auxiliares NC | 0 |
| Número de contactos auxiliares NO | 1 |
| Número de polos | 6P |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Posición de los terminales PE | Top In - Bottom Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 4.5 W |
| Tensión nominal de aislamiento (Ui) | según IEC/EN 60664-1 750 V |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 63 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 45 A |
| (500 V) 45 A | |
| (690 V) 20 A | |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 22 kW |
| (500 V) 22 kW | |
| (690 V) 15 kW | |
| Tensión nominal de operación | Main Circuit 750 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (690 V AC) 2.1 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 1.5 kA |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Normas | IEC 60947-1, -3 |
| Par de apriete | Main Circuit 2 N·m |
| Longitud de pelado del cable | 13 mm |
| Técnica UL/CSA | |
| Longitud de pelado del cable | 13 mm |
| Destornillador recomendado | Main Circuit Pozidriv 2 |
| Par de apriete | Main Circuit 2 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC340005D2704 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Código de categoría granular de IDEA (IGCC) | 5166 >> Safety switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 5. Equipo pequeño (sin dimensión externa de más de 50 cm) |
| Número E (Suecia) | 3140572 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 750 V |
| Tensión nominal de funcionamiento (EF001435) | 750 V |
| Intensidad nominal permanente Iu (EF001389) | 80 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 45 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 1.5 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 22 kW |
| Poder de corte a 400 V (EF009166) | 22 kW |
| Número de polos (EF001391) | 6 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 0 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 1 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | Sí |
| Grado de protección (IP), frontal (EF003118) | IP65 |
| Grado de protección (NEMA) (EF011959) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
