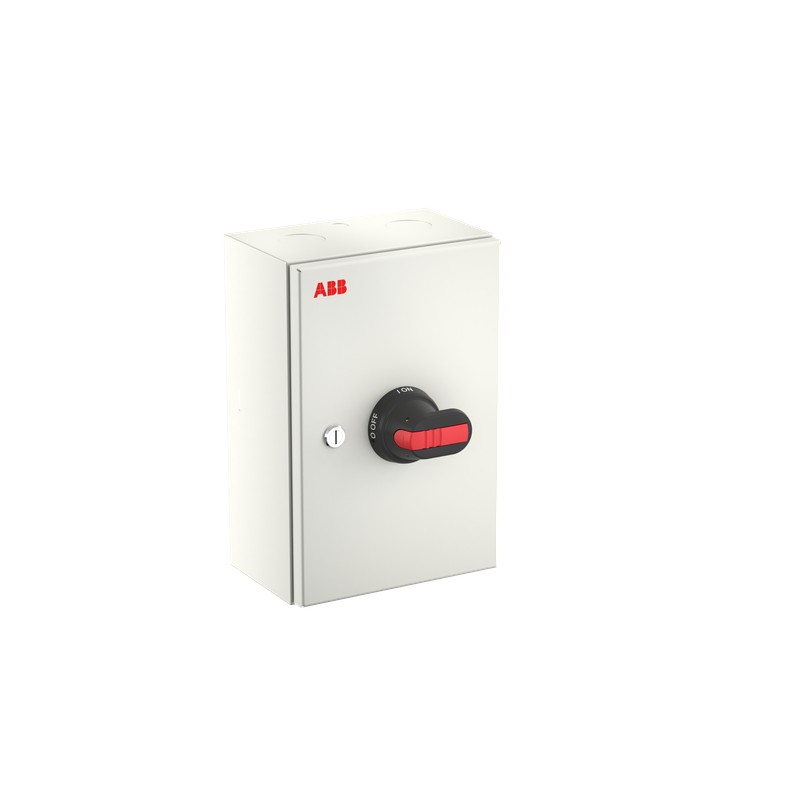

1SCA022580R8170 ABB Boxed Trennschalter OTL36T6B
1SCA022580R8170
ABB
Boxed Trennschalter OTL36T6B
Sicherheitsschalter im Stahlblechgehäuse 6-polig 22 kW 400 V mit schwarzem Griff, IP65 Einführung oben und unten
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 714c55ed-5f37-4a85-88d8-dae98d03abb2 Finnland (FI) |
| Vereinfachtes SCIP | b7fd313e-b252-4c20-b1bd-0469318e1c30 Deutschland (DE) |
| 4fc8f021-e0c5-4b31-99a5-81c959af49c7 Spanien (ES) | |
| 8ac90d2f-4780-429b-b590-239febd88b21 Dänemark (DK) | |
| 8b31ab48-6e96-48d3-83be-89ad569995fb Belgien (BE) | |
| 5a648cc0-f48a-4bad-9ae4-8fb9281ad2cf Ungarn (HU) | |
| 3d5291a1-45e1-42b5-8589-8f108d5a1e8b Estland (EE) | |
| 19a0e6b9-f40a-4a0c-8bc3-7ec251d00756 Griechenland (GR) | |
| 1d186cce-a713-425a-9ce6-49f8b6f11286 Portugal (PT) | |
| 7e4a847b-d8ce-4f70-bc8e-facea2109ef7 Polen (PL) | |
| 2b2b449b-2f4c-44b1-9996-d8578d6a7bfc Niederlande (NL) | |
| 3edf0a59-91f1-4f1f-95d1-213a6315a00e Frankreich (FR) | |
| b9d1b1fa-a4b9-4e2f-b9de-c30efb0f2fa9 Polen (PL) | |
| 6ffa161b-8d1e-49fe-8854-c5d4d9f6fee8 Deutschland (DE) | |
| 6aa3023b-1207-42b3-ba8b-bf64ce89c141 Deutschland (DE) | |
| 1b40e06b-a66a-43ab-a5a1-549bfbb723bd Kroatien (CR) | |
| f0d53495-9564-4d50-8195-52b991f77270 Deutschland (DE) | |
| a3bb93be-775b-48aa-ad7e-562ea1342f86 Schweden (SE) | |
| 5bb1311a-5f11-4515-bdc9-7525cb3c244e Ungarn (HU) | |
| 22c3980a-bdd3-4091-8555-bdc50aef104f Deutschland (DE) | |
| 2ab72b2f-85ee-4fca-ac47-f7adf00a5468 Tschechische Republik (CZ) | |
| 228d9992-4459-4664-8a49-78788c551044 Frankreich (FR) | |
| 773d1736-4791-4b03-8fbc-817df93a99f0 Italien (IT) | |
| 894de335-0fbf-441e-87f6-48c36fc72d47 Norwegen (NO) | |
| fff993bf-8241-4042-8c63-36e45bf9167c Belgien (BE) | |
| 5e99f7f0-ea72-479a-ac4a-0b00e189692e Polen (PL) | |
| 1d4b5094-91bf-4612-825c-2929e69e1c2a Schweden (SE) | |
| 54dc9066-8527-4be0-8cc0-826317bc5217 Bulgarien (BG) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340006M0013 |
| Mechanische Zeichnungen | OTLK251611PBB.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363030 |
| Letztes Bestelldatum | 2026-08-31 All Countries |
| Nachfolgeprodukt | OTL63GT6M |
| Herkunftsland oder Herkunftsgebiet | Bulgarien (BG) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 165 mm |
| Höhe (Netto-Abmessung) | 250 mm |
| Tiefe (Netto-Abmessung) | 110 mm |
| Nettogewicht | 3.2 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 212 mm |
| Länge Verpackungseinheit 1 | 313 mm |
| Höhe Verpackungseinheit 1 | 191 mm |
| Bruttogewicht Verpackungseinheit 1 | 3.4 kg |
| EAN Verpackungseinheit 1 | 6417019187952 |
| Technische Daten | |
| Kabelquerschnitt | 1.5 ... 35 mm² |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | B-flange / B-flange |
| Farbe | lichtgrau |
| Anschlussmöglichkeit-Hauptstromkreis | Schraubklemme 1.5 ... 35 mm² |
| PE-Schraubklemme 2pc,10 ... 70 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 80 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Stahlblech |
| Grifffarbe | schwarz |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK09 |
| Maximale Anzahl montierbarer Hilfskontakte | 1 S, 1 Ö |
| Angebaute Hilfskontakte | 1 S, 0 Ö |
| Neutralleitertyp | kein Neutralleiteranschluss |
| Anzahl Hilfskontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 1 |
| Anzahl Pole | 6P |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Position der PE-Klemmen | Zugang oben - Abgang unten |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 4.5 W |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 63 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 45 A |
| (500 V) 45 A | |
| (690 V) 20 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 22 kW |
| (500 V) 22 kW | |
| (690 V) 15 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 750 V |
| Bemessungseinschaltvermögen (Icm) | (690 V AC) 2.1 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 1.5 kA |
| Empfohlener Schraubendreher | Hauptstromkreis Nr. 2 Pozidriv |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 2 N·m |
| Abisolierlänge | 13 mm |
| Technische Daten UL/CSA | |
| Abisolierlänge | 13 mm |
| Empfohlener Schraubendreher | Hauptstromkreis Nr. 2 Pozidriv |
| Anzugsdrehmoment | Hauptstromkreis 2 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340005D2704 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Schweden) | 3140572 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 750 V |
| Bemessungsbetriebsspannung (EF001435) | 750 V |
| Bemessungsdauerstrom Iu (EF001389) | 80 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 45 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 1.5 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 22 kW |
| Schaltleistung bei 400 V (EF009166) | 22 kW |
| Polzahl (EF001391) | 6 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 1 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Farbe des Betätigungselements (EF007167) | schwarz |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | sonstige |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
