Les images sont à titre illustratif. Svp, révisez la fiche technique.

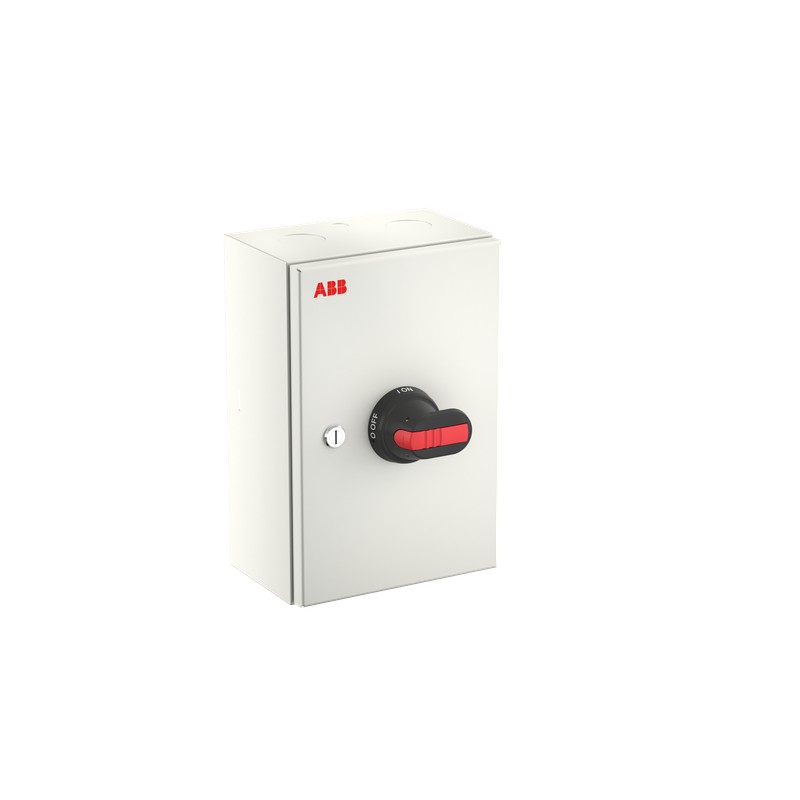

1SCA022580R8170 ABB Sectionneur int. en boîte OTL36T6B
Référence: 1SCA022580R8170
Fabricant: ABB
Description:
Sectionneur int. en boîte OTL36T6B
OTL36T6B Safety switch
Catégories:
- Appareillage industriel basse tension > Interrupteur-sectionneur
- ABB > Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
- En savoir plus
- ETIM
- Commentaires
DERNIÈRE CONSULTÉS
EN SAVOIR PLUS
| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 714c55ed-5f37-4a85-88d8-dae98d03abb2 Finland |
| SCIP simplifié | b7fd313e-b252-4c20-b1bd-0469318e1c30 Germany |
| 4fc8f021-e0c5-4b31-99a5-81c959af49c7 Spain | |
| 8ac90d2f-4780-429b-b590-239febd88b21 Denmark | |
| 8b31ab48-6e96-48d3-83be-89ad569995fb Belgium | |
| 5a648cc0-f48a-4bad-9ae4-8fb9281ad2cf Hungary | |
| 3d5291a1-45e1-42b5-8589-8f108d5a1e8b Estonia | |
| 19a0e6b9-f40a-4a0c-8bc3-7ec251d00756 Greece | |
| 1d186cce-a713-425a-9ce6-49f8b6f11286 Portugal | |
| 7e4a847b-d8ce-4f70-bc8e-facea2109ef7 Poland | |
| 2b2b449b-2f4c-44b1-9996-d8578d6a7bfc Netherlands | |
| 3edf0a59-91f1-4f1f-95d1-213a6315a00e France | |
| b9d1b1fa-a4b9-4e2f-b9de-c30efb0f2fa9 Poland | |
| 6ffa161b-8d1e-49fe-8854-c5d4d9f6fee8 Germany | |
| 6aa3023b-1207-42b3-ba8b-bf64ce89c141 Germany | |
| 1b40e06b-a66a-43ab-a5a1-549bfbb723bd Croatia | |
| f0d53495-9564-4d50-8195-52b991f77270 Germany | |
| a3bb93be-775b-48aa-ad7e-562ea1342f86 Sweden | |
| 5bb1311a-5f11-4515-bdc9-7525cb3c244e Hungary | |
| 22c3980a-bdd3-4091-8555-bdc50aef104f Germany | |
| 2ab72b2f-85ee-4fca-ac47-f7adf00a5468 Czech Republic | |
| 228d9992-4459-4664-8a49-78788c551044 France | |
| 773d1736-4791-4b03-8fbc-817df93a99f0 Italy | |
| 894de335-0fbf-441e-87f6-48c36fc72d47 Norway | |
| fff993bf-8241-4042-8c63-36e45bf9167c Belgium | |
| 5e99f7f0-ea72-479a-ac4a-0b00e189692e Poland | |
| 1d4b5094-91bf-4612-825c-2929e69e1c2a Sweden | |
| 54dc9066-8527-4be0-8cc0-826317bc5217 Bulgaria | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340006M0013 |
| Dessins mécaniques | OTLK251611PBB.stp |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363030 |
| Dernière date de commande | 2026-08-31 All Countries |
| ID de produit de remplacement (NOUVEAU) | OTL63GT6M |
| Pays ou territoire d'origine | Bulgaria |
| Dimensions | |
| Largeur nette du produit | 165 mm |
| Hauteur nette du produit | 250 mm |
| Profondeur/longueur nette du produit | 110 mm |
| Poids net du produit | 3.2 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 212 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 313 mm |
| Hauteur du niveau d’emballage 1 | 191 mm |
| Poids brut du colis niveau 1 | 3.4 kg |
| Code EAN du niveau d’emballage 1 | 6417019187952 |
| Technique | |
| Section du câble | 1.5 ... 35 mm² |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | B-flange / B-flange |
| Couleur | RAL7035 |
| Capacité de connexion du circuit principal | Screw Clamp 1.5 ... 35 mm² |
| Screw Clamp / PE Terminal 2pc,10 ... 70 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 80 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Steel sheet |
| Couleur de la poignée | Noir |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK09 |
| Nombre maximal de contacts auxiliaires montés | 1 NO, 1 NC |
| Contacts auxiliaires montés | 1 NO, 0 NC |
| Type neutre | No Neutral Terminal |
| Nombre de contacts auxiliaires NC | 0 |
| Nombre de contacts auxiliaires NO | 1 |
| Nombre de pôles | 6P |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Position des bornes PE | Top In - Bottom Out |
| Perte de puissance | at Rated Operating Conditions per Pole 4.5 W |
| Tension d'isolement nominale (Ui) | acc. to IEC/EN 60664-1 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 63 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 45 A |
| (500 V) 45 A | |
| (690 V) 20 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 22 kW |
| (500 V) 22 kW | |
| (690 V) 15 kW | |
| Tension nominale de fonctionnement | Circuit principal 750 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (690 V AC) 2.1 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 1.5 kA |
| Tournevis recommandé | Circuit principal Pozidriv 2 |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 2 N·m |
| Longueur de dénudage des fils | 13 mm |
| Technique UL/CSA | |
| Longueur de dénudage des fils | 13 mm |
| Tournevis recommandé | Circuit principal Pozidriv 2 |
| Couple de serrage | Circuit principal 2 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340005D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 5. Petit équipement (Dimensions extérieures inférieures à 50 cm) |
| Numéro E (Suède) | 3140572 |
ETIM for 1SCA022580R8170 Appareillage industriel basse tension (EC000216)
Nom de la caractéristique
Valeur de la caractéristique
Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique750 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique750 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique80 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique45 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique1.5 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique22 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique22 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique6
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueNoir
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
