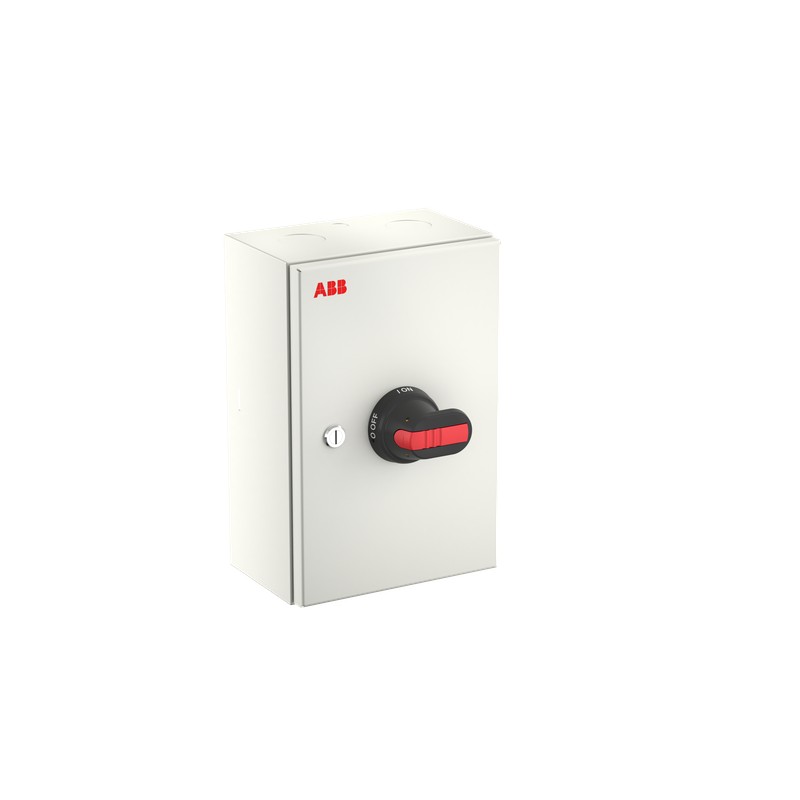

1SCA022580R8170 ABB Sezionatore in scatola OTL36T6B
1SCA022580R8170
ABB
Sezionatore in scatola OTL36T6B
OTL36T6B Safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 714c55ed-5f37-4a85-88d8-dae98d03abb2 Finlandia (FI) |
| SCIP semplificato | b7fd313e-b252-4c20-b1bd-0469318e1c30 Germania (DE) |
| 4fc8f021-e0c5-4b31-99a5-81c959af49c7 Spagna (ES) | |
| 8ac90d2f-4780-429b-b590-239febd88b21 Danimarca (DK) | |
| 8b31ab48-6e96-48d3-83be-89ad569995fb Belgio (BE) | |
| 5a648cc0-f48a-4bad-9ae4-8fb9281ad2cf Ungheria (HU) | |
| 3d5291a1-45e1-42b5-8589-8f108d5a1e8b Estonia (EE) | |
| 19a0e6b9-f40a-4a0c-8bc3-7ec251d00756 Grecia (GR) | |
| 1d186cce-a713-425a-9ce6-49f8b6f11286 Portogallo (PT) | |
| 7e4a847b-d8ce-4f70-bc8e-facea2109ef7 Polania (PL) | |
| 2b2b449b-2f4c-44b1-9996-d8578d6a7bfc Paesi Bassi (Olanda) (NL) | |
| 3edf0a59-91f1-4f1f-95d1-213a6315a00e Francia (FR) | |
| b9d1b1fa-a4b9-4e2f-b9de-c30efb0f2fa9 Polania (PL) | |
| 6ffa161b-8d1e-49fe-8854-c5d4d9f6fee8 Germania (DE) | |
| 6aa3023b-1207-42b3-ba8b-bf64ce89c141 Germania (DE) | |
| 1b40e06b-a66a-43ab-a5a1-549bfbb723bd Croazia (HR) | |
| f0d53495-9564-4d50-8195-52b991f77270 Germania (DE) | |
| a3bb93be-775b-48aa-ad7e-562ea1342f86 Svezia (SE) | |
| 5bb1311a-5f11-4515-bdc9-7525cb3c244e Ungheria (HU) | |
| 22c3980a-bdd3-4091-8555-bdc50aef104f Germania (DE) | |
| 2ab72b2f-85ee-4fca-ac47-f7adf00a5468 Repubblica Ceca (CZ) | |
| 228d9992-4459-4664-8a49-78788c551044 Francia (FR) | |
| 773d1736-4791-4b03-8fbc-817df93a99f0 Italia (IT) | |
| 894de335-0fbf-441e-87f6-48c36fc72d47 Norvegia (NO) | |
| fff993bf-8241-4042-8c63-36e45bf9167c Belgio (BE) | |
| 5e99f7f0-ea72-479a-ac4a-0b00e189692e Polania (PL) | |
| 1d4b5094-91bf-4612-825c-2929e69e1c2a Svezia (SE) | |
| 54dc9066-8527-4be0-8cc0-826317bc5217 Bulgaria (BG) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340006M0013 |
| Disegni meccanici | OTLK251611PBB.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363030 |
| Last Ordering Date | 2026-08-31 All Countries |
| ID prodotto in sostituzione (NUOVO) | OTL63GT6M |
| Paese di origine | Bulgaria (BG) |
| Dimensioni | |
| Larghezza prodotto | 165 mm |
| Altezza prodotto | 250 mm |
| Profondità prodotto | 110 mm |
| Peso netto prodotto | 3.2 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 212 mm |
| Profondità imballo livello 1 | 313 mm |
| Altezza imballo livello 1 | 191 mm |
| Peso lordo imballo livello 1 | 3.4 kg |
| EAN imballo livello 1 | 6417019187952 |
| Dati tecnici | |
| Sezione cavo | 1.5 ... 35 mm² |
| Posizione entrata cavo | Top/Bottom |
| Uscite cavi per lato | B-flange / B-flange |
| Colore | RAL7035 |
| Sezioni dei cavi-circuito principale | Screw Clamp 1.5 ... 35 mm² |
| Screw Clamp / PE Terminal 2pc,10 ... 70 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 80 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Steel sheet |
| Handle Color | Nero |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK09 |
| Maximum Mounted Auxiliary Contacts | 1 NO, 1 NC |
| Contatti ausiliari montati | 1 NO, 0 NC |
| Neutral Type | No Neutral Terminal |
| Numero di contatti ausiliari NC | 0 |
| Numero di contatti ausiliari NA | 1 |
| Numero di poli | 6P |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Posizione dei terminali PE | Top In - Bottom Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 4.5 W |
| Tensione nominale di isolamento (Ui) | secondo IEC/EN 60664-1 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 63 A |
| (500 V) 63 A | |
| (690 V) 63 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 45 A |
| (500 V) 45 A | |
| (690 V) 20 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 22 kW |
| (500 V) 22 kW | |
| (690 V) 15 kW | |
| Tensione nominale di funzionamento | Circuito Principale 750 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (690 V AC) 2.1 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 1.5 kA |
| Cacciavite raccomandato | Circuito Principale Pozidriv 2 |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 2 N·m |
| Lunghezza di spelatura cavo | 13 mm |
| Reparto tecnico UL/CSA | |
| Lunghezza di spelatura cavo | 13 mm |
| Cacciavite raccomandato | Circuito Principale Pozidriv 2 |
| Coppia di serraggio | Circuito Principale 2 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340005D2704 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| E-Number (Sweden) | 3140572 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 750 V |
| tensione d'esercizio nominale (EF001435) | 750 V |
| corrente permanente nominale Iu (EF001389) | 80 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 45 A |
| resistenza a corrente di breve durata Icw (EF007050) | 1.5 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 22 kW |
| potenza di interruzione a 400 V (EF009166) | 22 kW |
| numero di poli (EF001391) | 6 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 1 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
