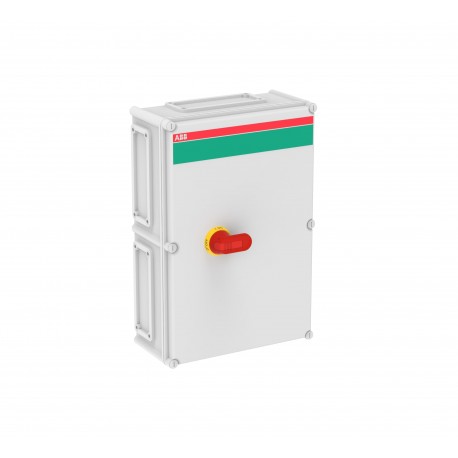

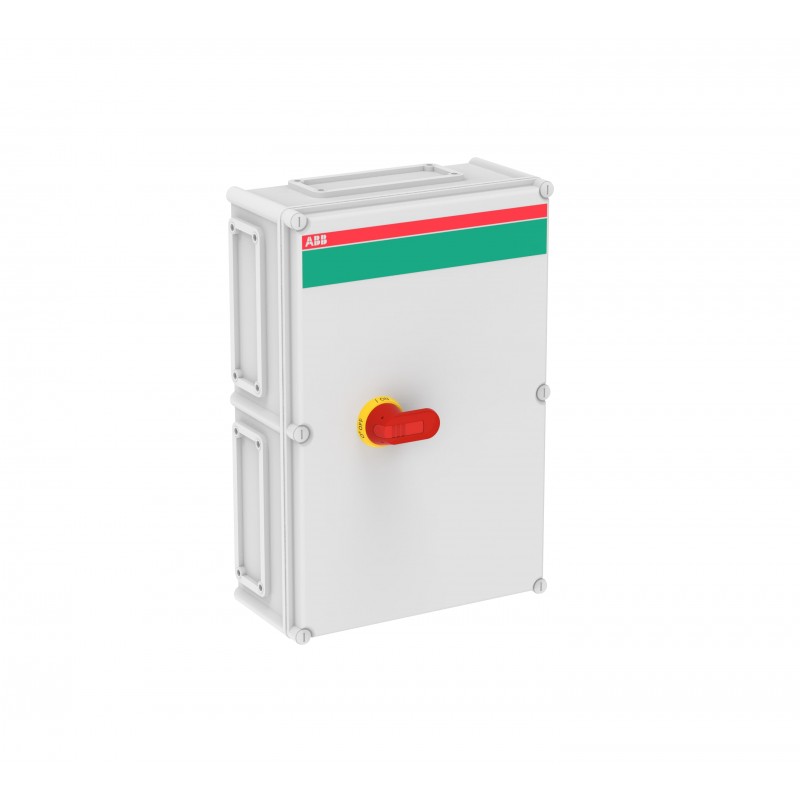

1SCA022278R2580 ABB Int. Seccionador en caja OT315KFCC3A
1SCA022278R2580
ABB
Int. Seccionador en caja OT315KFCC3A
OT315KFCC3A Safety switch
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC340076D0201 |
| Información sobre RoHS | 1SCC340075D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | be96cf5a-0772-4fd9-ae82-87fd190e6b26 Finland |
| SCIP simplificado | 3eee0f41-2bba-4223-979e-c2d6443680fc Germany |
| 8923f290-82c9-48c6-a753-5a1ac6b689eb Germany | |
| f8e1ea76-9ebf-4424-827e-255879c5f23e Portugal | |
| 09346227-b9a7-4239-a183-3dea4cb92c56 Poland | |
| 8497bc4b-9291-40a6-a896-ec988810699a Bulgaria | |
| ca07416c-4ad7-4ea4-8f32-88b8eb4f135e Spain | |
| f460cf2d-eaaf-49a7-8c80-ae84f7c4669b Norway | |
| 87adbb02-3b53-452a-b215-29b160b8c670 Belgium | |
| cbcf1b58-3ef0-419e-b2ce-8693fd996392 Poland | |
| 47509fea-e876-4459-9a23-1b1c2662c4fa Sweden | |
| f6ed42b5-cd36-4e1e-ba36-2f2316cb13cb Germany | |
| 6da92a0d-6983-4bc4-9022-007ddbb54160 Hungary | |
| f233756f-2d6c-4a95-80f4-94617b231a37 Italy | |
| 3e8f6f52-c4b0-4843-9069-f0e0bcc58b7c Germany | |
| 87adbb02-3b53-452a-b215-29b160b8c670 Belgium | |
| 24b8b3ba-cdef-402a-999a-af01ce2fd2a0 France | |
| 3efc53dd-fa48-4ef6-baad-e9d431dc6336 France | |
| fc94ad37-e7c6-43db-8ff8-70256e397282 Denmark | |
| ca07416c-4ad7-4ea4-8f32-88b8eb4f135e Spain | |
| cbcf1b58-3ef0-419e-b2ce-8693fd996392 Poland | |
| f8e1ea76-9ebf-4424-827e-255879c5f23e Portugal | |
| 11ae7816-d4da-42c9-ae96-f5afe1fdbcd3 Greece | |
| f33f6d6c-d303-4886-b875-132889ffef8d Estonia | |
| a3e177b6-deba-4775-93be-2a6a7bde0f17 Hungary | |
| 56812a2e-8245-47a9-9fcb-669de59846f5 Germany | |
| 16afc393-a0fe-47fa-a3a3-c7eba2b9b12a Sweden | |
| 24b8b3ba-cdef-402a-999a-af01ce2fd2a0 France | |
| a3e177b6-deba-4775-93be-2a6a7bde0f17 Hungary | |
| f6ed42b5-cd36-4e1e-ba36-2f2316cb13cb Germany | |
| 494ef0cb-0741-4b94-aaae-ecc7d9f2ec26 Netherlands | |
| 10958e09-a974-4018-a35d-d09a69072d75 Poland | |
| 4a4e8a47-ab53-47ad-bb24-7db5c6da0e05 Czech Republic | |
| 11ae7816-d4da-42c9-ae96-f5afe1fdbcd3 Greece | |
| f33f6d6c-d303-4886-b875-132889ffef8d Estonia | |
| 4a4e8a47-ab53-47ad-bb24-7db5c6da0e05 Czech Republic | |
| 8972a32d-5935-4fee-9020-8d9f20232f56 Croatia | |
| 10958e09-a974-4018-a35d-d09a69072d75 Poland | |
| 8923f290-82c9-48c6-a753-5a1ac6b689eb Germany | |
| f233756f-2d6c-4a95-80f4-94617b231a37 Italy | |
| 8497bc4b-9291-40a6-a896-ec988810699a Bulgaria | |
| 494ef0cb-0741-4b94-aaae-ecc7d9f2ec26 Netherlands | |
| f460cf2d-eaaf-49a7-8c80-ae84f7c4669b Norway | |
| 148a060b-a2a0-4046-8801-c033605999ca Belgium | |
| 148a060b-a2a0-4046-8801-c033605999ca Belgium | |
| 09346227-b9a7-4239-a183-3dea4cb92c56 Poland | |
| 47509fea-e876-4459-9a23-1b1c2662c4fa Sweden | |
| 8972a32d-5935-4fee-9020-8d9f20232f56 Croatia | |
| fc94ad37-e7c6-43db-8ff8-70256e397282 Denmark | |
| 3e8f6f52-c4b0-4843-9069-f0e0bcc58b7c Germany | |
| 6da92a0d-6983-4bc4-9022-007ddbb54160 Hungary | |
| 3efc53dd-fa48-4ef6-baad-e9d431dc6336 France | |
| 56812a2e-8245-47a9-9fcb-669de59846f5 Germany | |
| 16afc393-a0fe-47fa-a3a3-c7eba2b9b12a Sweden | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC340095D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC340015C0201 |
| Instrucciones y manuales | 1SCC340015M0004 |
| Dibujos mecánicos | OTPK563818PII.stp |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP65 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85363090 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 380 mm |
| Alto del producto | 560 mm |
| Largo del product | 180 mm |
| Peso del product | 7.766 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 415 mm |
| Embalaje Nivel 1 Largo | 710 mm |
| Embalaje Nivel 1 Alto | 325 mm |
| Embalaje Nivel 1 Peso | 9.7 kg |
| Embalaje Nivel 1 EAN | 6417019064437 |
| Técnica | |
| Posición de entrada de cables | Top/Bottom |
| Salidas de cable por lado | II-flange / II-flange |
| Color | RAL7035 |
| Capacidad de conexión del circuito principal | Diámetro del orificio 10 mm |
| Abrazadera de tornillo / Terminal de PE 4pc,25 ... 120 mm² | |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 315 A |
| Grado de protección | acc. to IEC 60529 IP65 |
| Material del módulo | Plastic |
| Color del asa | Rojo / Amarillo |
| Tipo de asa | Pistol handle |
| Clasificación de la resistencia a los impactos | Housing IK08 |
| Contactos auxiliares montados al máximo | 2 NO, 2 NC |
| Contactos auxiliares montados | 2 NO, 1 NC |
| Tipo neutro | No Neutral Terminal |
| Número de contactos auxiliares NC | 1 |
| Número de contactos auxiliares NO | 2 |
| Número de polos | 3P |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Posición de los terminales PE | Top In - Bottom Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 6.5 W |
| Corriente nominal de cortocircuito condicional (Inc) | 61.5 kA |
| Tensión nominal de aislamiento (Ui) | 750 V |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 315 A |
| (500 V) 315 A | |
| (690 V) 315 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 315 A |
| (500 V) 315 A | |
| (690 V) 315 A | |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 160 kW |
| (500 V) 200 kW | |
| (690 V) 250 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (1000 V AC) 65 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 15 kA |
| Destornillador recomendado | Main Circuit M10 |
| Normas | IEC 60947-1, -3 |
| Par de apriete | Main Circuit 44 N·m |
| Técnica UL/CSA | |
| Destornillador recomendado | Main Circuit M10 |
| Par de apriete | Main Circuit 44 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC340025D2704 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Código de categoría granular de IDEA (IGCC) | 5166 >> Safety switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 315 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 315 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 15 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 160 kW |
| Poder de corte a 400 V (EF009166) | 160 kW |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 1 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 2 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Color del elemento de accionamiento (EF007167) | Rojo |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | Sí |
| Grado de protección (IP), frontal (EF003118) | IP65 |
| Grado de protección (NEMA) (EF011959) | Otros |
Datasheet - PDF
