ABBCommutateurs manuels1SCA022278R2580 ABB Sectionneur int. en boîte OT315KFCC3A

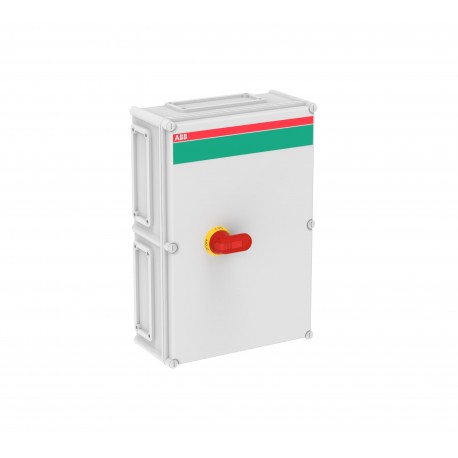

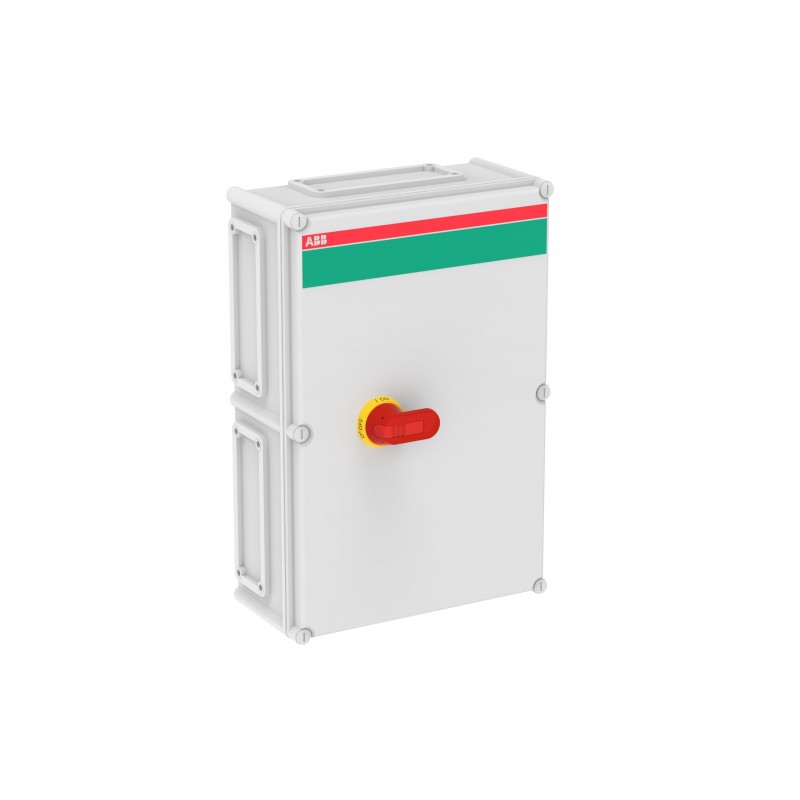

ABB 1SCA022278R2580 1SCA022278R2580 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

1SCA022278R2580 ABB Sectionneur int. en boîte OT315KFCC3A

Référence: 1SCA022278R2580

Fabricant: ABB

Description:

Sectionneur int. en boîte OT315KFCC3A
OT315KFCC3A Safety switch

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • ABB > Commutateurs manuels

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB

  • En savoir plus
  • ETIM
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.023,10 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 25 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Conformité des matériaux
Modèle de rapport sur les minéraux de conflit (CMRT)9AKK108467A5658
Déclaration REACH1SCC340076D0201
Informations RoHS1SCC340075D0201
Statut RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIPbe96cf5a-0772-4fd9-ae82-87fd190e6b26 Finland
SCIP simplifié3eee0f41-2bba-4223-979e-c2d6443680fc Germany
8923f290-82c9-48c6-a753-5a1ac6b689eb Germany
f8e1ea76-9ebf-4424-827e-255879c5f23e Portugal
09346227-b9a7-4239-a183-3dea4cb92c56 Poland
8497bc4b-9291-40a6-a896-ec988810699a Bulgaria
ca07416c-4ad7-4ea4-8f32-88b8eb4f135e Spain
f460cf2d-eaaf-49a7-8c80-ae84f7c4669b Norway
87adbb02-3b53-452a-b215-29b160b8c670 Belgium
cbcf1b58-3ef0-419e-b2ce-8693fd996392 Poland
47509fea-e876-4459-9a23-1b1c2662c4fa Sweden
f6ed42b5-cd36-4e1e-ba36-2f2316cb13cb Germany
6da92a0d-6983-4bc4-9022-007ddbb54160 Hungary
f233756f-2d6c-4a95-80f4-94617b231a37 Italy
3e8f6f52-c4b0-4843-9069-f0e0bcc58b7c Germany
87adbb02-3b53-452a-b215-29b160b8c670 Belgium
24b8b3ba-cdef-402a-999a-af01ce2fd2a0 France
3efc53dd-fa48-4ef6-baad-e9d431dc6336 France
fc94ad37-e7c6-43db-8ff8-70256e397282 Denmark
ca07416c-4ad7-4ea4-8f32-88b8eb4f135e Spain
cbcf1b58-3ef0-419e-b2ce-8693fd996392 Poland
f8e1ea76-9ebf-4424-827e-255879c5f23e Portugal
11ae7816-d4da-42c9-ae96-f5afe1fdbcd3 Greece
f33f6d6c-d303-4886-b875-132889ffef8d Estonia
a3e177b6-deba-4775-93be-2a6a7bde0f17 Hungary
56812a2e-8245-47a9-9fcb-669de59846f5 Germany
16afc393-a0fe-47fa-a3a3-c7eba2b9b12a Sweden
24b8b3ba-cdef-402a-999a-af01ce2fd2a0 France
a3e177b6-deba-4775-93be-2a6a7bde0f17 Hungary
f6ed42b5-cd36-4e1e-ba36-2f2316cb13cb Germany
494ef0cb-0741-4b94-aaae-ecc7d9f2ec26 Netherlands
10958e09-a974-4018-a35d-d09a69072d75 Poland
4a4e8a47-ab53-47ad-bb24-7db5c6da0e05 Czech Republic
11ae7816-d4da-42c9-ae96-f5afe1fdbcd3 Greece
f33f6d6c-d303-4886-b875-132889ffef8d Estonia
4a4e8a47-ab53-47ad-bb24-7db5c6da0e05 Czech Republic
8972a32d-5935-4fee-9020-8d9f20232f56 Croatia
10958e09-a974-4018-a35d-d09a69072d75 Poland
8923f290-82c9-48c6-a753-5a1ac6b689eb Germany
f233756f-2d6c-4a95-80f4-94617b231a37 Italy
8497bc4b-9291-40a6-a896-ec988810699a Bulgaria
494ef0cb-0741-4b94-aaae-ecc7d9f2ec26 Netherlands
f460cf2d-eaaf-49a7-8c80-ae84f7c4669b Norway
148a060b-a2a0-4046-8801-c033605999ca Belgium
148a060b-a2a0-4046-8801-c033605999ca Belgium
09346227-b9a7-4239-a183-3dea4cb92c56 Poland
47509fea-e876-4459-9a23-1b1c2662c4fa Sweden
8972a32d-5935-4fee-9020-8d9f20232f56 Croatia
fc94ad37-e7c6-43db-8ff8-70256e397282 Denmark
3e8f6f52-c4b0-4843-9069-f0e0bcc58b7c Germany
6da92a0d-6983-4bc4-9022-007ddbb54160 Hungary
3efc53dd-fa48-4ef6-baad-e9d431dc6336 France
56812a2e-8245-47a9-9fcb-669de59846f5 Germany
16afc393-a0fe-47fa-a3a3-c7eba2b9b12a Sweden
Loi sur le contrôle des substances toxiques - TSCA1SCC340095D0201
Téléchargements populaires
Fiche technique, Informations techniques1SCC340015C0201
Instructions et manuels1SCC340015M0004
Dessins mécaniquesOTPK563818PII.stp
Environnemental
Degré de protectionacc. to IEC 60529 IP65
Degré de pollution3
Commande
Quantité minimale de commande1 pièce
Numéro de tarif douanier85363090
Pays ou territoire d'origineFinland
Dimensions
Largeur nette du produit380 mm
Hauteur nette du produit560 mm
Profondeur/longueur nette du produit180 mm
Poids net du produit7.766 kg
Informations sur l’emballage
Nombre d’unités au niveau d’emballage 1box 1 pièce
Largeur du niveau d’emballage 1415 mm
Profondeur/Longueur du niveau d’emballage 1710 mm
Hauteur du niveau d’emballage 1325 mm
Poids brut du colis niveau 19.7 kg
Code EAN du niveau d’emballage 16417019064437
Technique
Position d'entrée du câbleTop/Bottom
Sorties de câbles par côtéII-flange / II-flange
CouleurRAL7035
Capacité de connexion du circuit principalHole Diameter 10 mm
Screw Clamp / PE Terminal 4pc,25 ... 120 mm²
Courant thermique conventionnel (Ithe)Fully Enclosed 315 A
Degré de protectionacc. to IEC 60529 IP65
Matériau du boîtierPlastic
Couleur de la poignéeRouge / Jaune
Type de poignéePistol handle
Indice de résistance aux chocsHousing IK08
Nombre maximal de contacts auxiliaires montés2 NO, 2 NC
Contacts auxiliaires montés2 NO, 1 NC
Type neutreNo Neutral Terminal
Nombre de contacts auxiliaires NC1
Nombre de contacts auxiliaires NO2
Nombre de pôles3P
Degré de pollution3
Position des terminaux de ligneTop In - Bottom Out
Position des bornes PETop In - Bottom Out
Perte de puissanceat Rated Operating Conditions per Pole 6.5 W
Courant de court-circuit conditionnel nominal (Inc)61.5 kA
Tension d'isolement nominale (Ui)750 V
Courant de fonctionnement nominal AC-22A (Ie)(380 ... 415 V) 315 A
(500 V) 315 A
(690 V) 315 A
Courant de fonctionnement nominal AC-23A (Ie)(380 ... 415 V) 315 A
(500 V) 315 A
(690 V) 315 A
Puissance nominale de fonctionnement AC-23A (Pe)(380 ... 415 V) 160 kW
(500 V) 200 kW
(690 V) 250 kW
Tension nominale de fonctionnementCircuit principal 1000 V
Pouvoir de fermeture nominal en court-circuit (Icm)(1000 V AC) 65 kA
Courant nominal de courte durée admissible basse tension (Icw)for 1 s 15 kA
Tournevis recommandéCircuit principal M10
NormesIEC 60947-1, -3
Couple de serrageCircuit principal 44 N·m
Technique UL/CSA
Tournevis recommandéCircuit principal M10
Couple de serrageCircuit principal 44 N·m
Certificats et déclarations
Déclaration de conformité - CE1SCC340025D2704
Classifications et normes externes
Code de classification des objetsQ
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
UNSPSC39122205
Code de catégorie granulaire IDEA (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
Catégorie DEEE4. Equipement large (Dimensions supérieures à 50 cm)

ETIM for 1SCA022278R2580 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de commutateurs (EF005586)
Valeur de la caractéristique1
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique1000 V
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique315 A
Nom de la caractéristiqueCourant permanent nominal, CA-21, 400 V (EF011777)
Valeur de la caractéristique315 A
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique15 kA
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique160 kW
Nom de la caractéristiquePuissance de commutation à 400 V (EF009166)
Valeur de la caractéristique160 kW
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique0
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueRouge
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiquePoignée tournante longue
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP65
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristiqueAutre
