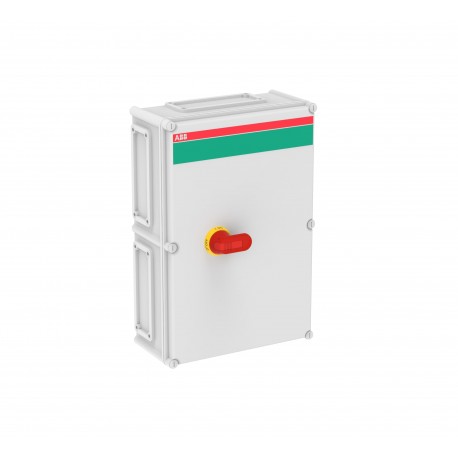

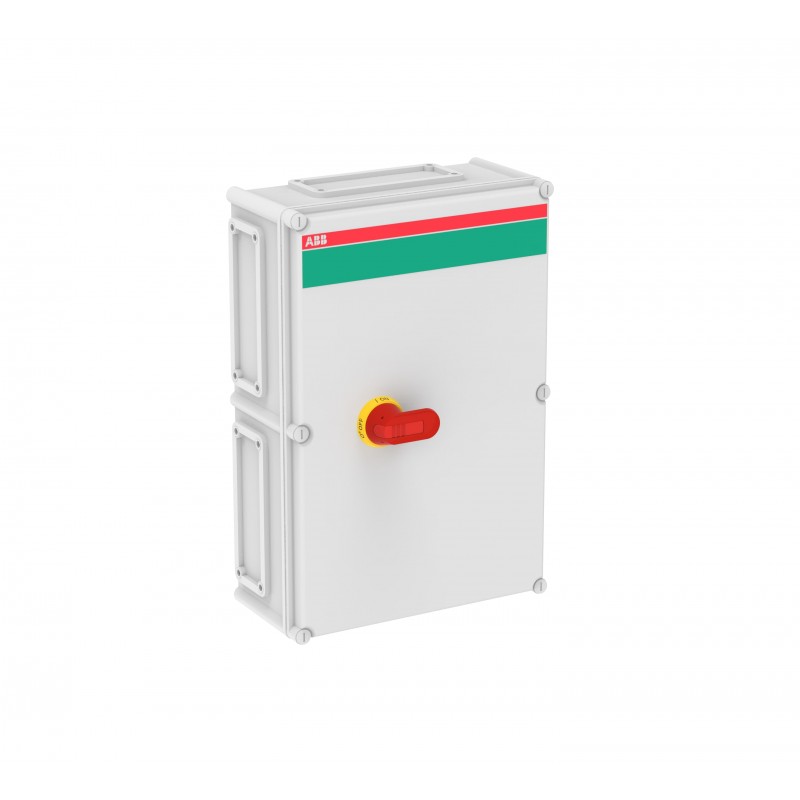

1SCA022278R2580 ABB Sezionatore in scatola OT315KFCC3A
1SCA022278R2580
ABB
Sezionatore in scatola OT315KFCC3A
OT315KFCC3A Safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | be96cf5a-0772-4fd9-ae82-87fd190e6b26 Finlandia (FI) |
| SCIP semplificato | 3eee0f41-2bba-4223-979e-c2d6443680fc Germania (DE) |
| 8923f290-82c9-48c6-a753-5a1ac6b689eb Germania (DE) | |
| f8e1ea76-9ebf-4424-827e-255879c5f23e Portogallo (PT) | |
| 09346227-b9a7-4239-a183-3dea4cb92c56 Polania (PL) | |
| 8497bc4b-9291-40a6-a896-ec988810699a Bulgaria (BG) | |
| ca07416c-4ad7-4ea4-8f32-88b8eb4f135e Spagna (ES) | |
| f460cf2d-eaaf-49a7-8c80-ae84f7c4669b Norvegia (NO) | |
| 87adbb02-3b53-452a-b215-29b160b8c670 Belgio (BE) | |
| cbcf1b58-3ef0-419e-b2ce-8693fd996392 Polania (PL) | |
| 47509fea-e876-4459-9a23-1b1c2662c4fa Svezia (SE) | |
| f6ed42b5-cd36-4e1e-ba36-2f2316cb13cb Germania (DE) | |
| 6da92a0d-6983-4bc4-9022-007ddbb54160 Ungheria (HU) | |
| f233756f-2d6c-4a95-80f4-94617b231a37 Italia (IT) | |
| 3e8f6f52-c4b0-4843-9069-f0e0bcc58b7c Germania (DE) | |
| 87adbb02-3b53-452a-b215-29b160b8c670 Belgio (BE) | |
| 24b8b3ba-cdef-402a-999a-af01ce2fd2a0 Francia (FR) | |
| 3efc53dd-fa48-4ef6-baad-e9d431dc6336 Francia (FR) | |
| fc94ad37-e7c6-43db-8ff8-70256e397282 Danimarca (DK) | |
| ca07416c-4ad7-4ea4-8f32-88b8eb4f135e Spagna (ES) | |
| cbcf1b58-3ef0-419e-b2ce-8693fd996392 Polania (PL) | |
| f8e1ea76-9ebf-4424-827e-255879c5f23e Portogallo (PT) | |
| 11ae7816-d4da-42c9-ae96-f5afe1fdbcd3 Grecia (GR) | |
| f33f6d6c-d303-4886-b875-132889ffef8d Estonia (EE) | |
| a3e177b6-deba-4775-93be-2a6a7bde0f17 Ungheria (HU) | |
| 56812a2e-8245-47a9-9fcb-669de59846f5 Germania (DE) | |
| 16afc393-a0fe-47fa-a3a3-c7eba2b9b12a Svezia (SE) | |
| 24b8b3ba-cdef-402a-999a-af01ce2fd2a0 Francia (FR) | |
| a3e177b6-deba-4775-93be-2a6a7bde0f17 Ungheria (HU) | |
| f6ed42b5-cd36-4e1e-ba36-2f2316cb13cb Germania (DE) | |
| 494ef0cb-0741-4b94-aaae-ecc7d9f2ec26 Paesi Bassi (Olanda) (NL) | |
| 10958e09-a974-4018-a35d-d09a69072d75 Polania (PL) | |
| 4a4e8a47-ab53-47ad-bb24-7db5c6da0e05 Repubblica Ceca (CZ) | |
| 11ae7816-d4da-42c9-ae96-f5afe1fdbcd3 Grecia (GR) | |
| f33f6d6c-d303-4886-b875-132889ffef8d Estonia (EE) | |
| 4a4e8a47-ab53-47ad-bb24-7db5c6da0e05 Repubblica Ceca (CZ) | |
| 8972a32d-5935-4fee-9020-8d9f20232f56 Croazia (HR) | |
| 10958e09-a974-4018-a35d-d09a69072d75 Polania (PL) | |
| 8923f290-82c9-48c6-a753-5a1ac6b689eb Germania (DE) | |
| f233756f-2d6c-4a95-80f4-94617b231a37 Italia (IT) | |
| 8497bc4b-9291-40a6-a896-ec988810699a Bulgaria (BG) | |
| 494ef0cb-0741-4b94-aaae-ecc7d9f2ec26 Paesi Bassi (Olanda) (NL) | |
| f460cf2d-eaaf-49a7-8c80-ae84f7c4669b Norvegia (NO) | |
| 148a060b-a2a0-4046-8801-c033605999ca Belgio (BE) | |
| 148a060b-a2a0-4046-8801-c033605999ca Belgio (BE) | |
| 09346227-b9a7-4239-a183-3dea4cb92c56 Polania (PL) | |
| 47509fea-e876-4459-9a23-1b1c2662c4fa Svezia (SE) | |
| 8972a32d-5935-4fee-9020-8d9f20232f56 Croazia (HR) | |
| fc94ad37-e7c6-43db-8ff8-70256e397282 Danimarca (DK) | |
| 3e8f6f52-c4b0-4843-9069-f0e0bcc58b7c Germania (DE) | |
| 6da92a0d-6983-4bc4-9022-007ddbb54160 Ungheria (HU) | |
| 3efc53dd-fa48-4ef6-baad-e9d431dc6336 Francia (FR) | |
| 56812a2e-8245-47a9-9fcb-669de59846f5 Germania (DE) | |
| 16afc393-a0fe-47fa-a3a3-c7eba2b9b12a Svezia (SE) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340015M0004 |
| Disegni meccanici | OTPK563818PII.stp |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 380 mm |
| Altezza prodotto | 560 mm |
| Profondità prodotto | 180 mm |
| Peso netto prodotto | 7.766 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 415 mm |
| Profondità imballo livello 1 | 710 mm |
| Altezza imballo livello 1 | 325 mm |
| Peso lordo imballo livello 1 | 9.7 kg |
| EAN imballo livello 1 | 6417019064437 |
| Dati tecnici | |
| Posizione entrata cavo | Top/Bottom |
| Uscite cavi per lato | II-flange / II-flange |
| Colore | RAL7035 |
| Sezioni dei cavi-circuito principale | Hole Diameter 10 mm |
| Screw Clamp / PE Terminal 4pc,25 ... 120 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 315 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Plastic |
| Handle Color | Rosso / Giallo |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK08 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 2 NO, 1 NC |
| Neutral Type | No Neutral Terminal |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 2 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Posizione dei terminali PE | Top In - Bottom Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 6.5 W |
| Corrente nominale di cortocircuito condizionale (Inc) | 61.5 kA |
| Tensione nominale di isolamento (Ui) | 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 315 A |
| (500 V) 315 A | |
| (690 V) 315 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 315 A |
| (500 V) 315 A | |
| (690 V) 315 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 160 kW |
| (500 V) 200 kW | |
| (690 V) 250 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V AC) 65 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 15 kA |
| Cacciavite raccomandato | Circuito Principale M10 |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 44 N·m |
| Reparto tecnico UL/CSA | |
| Cacciavite raccomandato | Circuito Principale M10 |
| Coppia di serraggio | Circuito Principale 44 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340025D2704 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 315 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 315 A |
| resistenza a corrente di breve durata Icw (EF007050) | 15 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 160 kW |
| potenza di interruzione a 400 V (EF009166) | 160 kW |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 2 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| colore dell'elemento di azionamento (EF007167) | rosso |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
