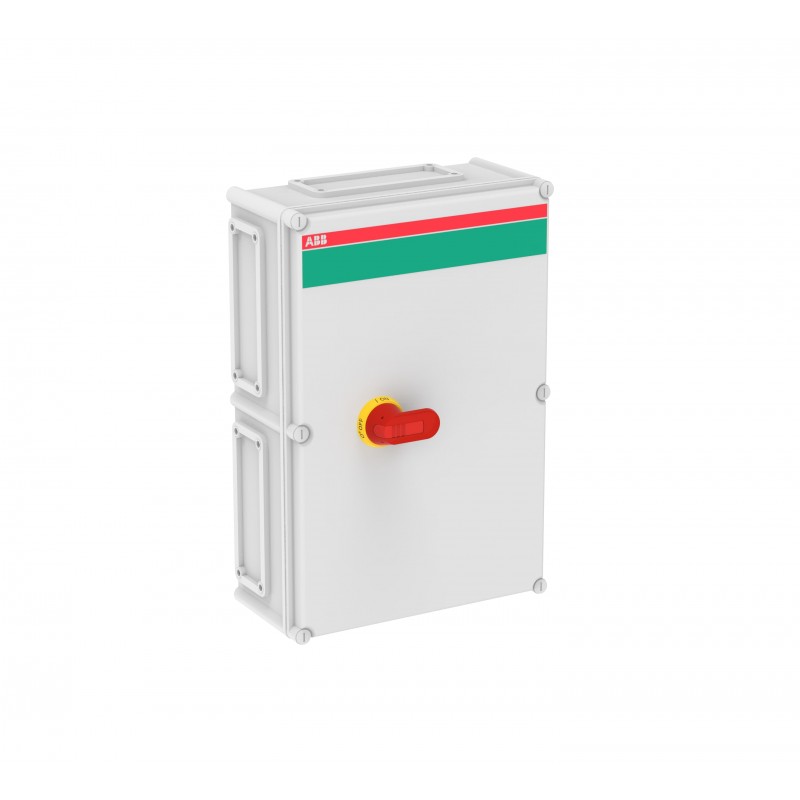

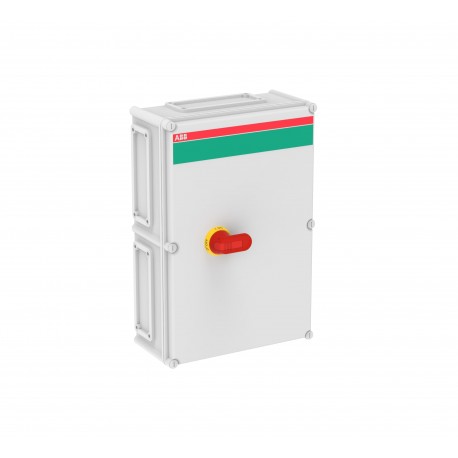

1SCA022278R2580 ABB Boxed Trennschalter OT315KFCC3A
Artikel-Nr.: 1SCA022278R2580
Hersteller: ABB
Beschreibung:
Boxed Trennschalter OT315KFCC3A
Sicherheitsschalter im Kunststoffgehäuse 3-polig 160 kW 400 V mit rot-gelbem Grif, IP65 Einführung oben und unten
Kategorien:
- Niederspannungsschaltgeräte > Lasttrennschalter
- ABB > Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | be96cf5a-0772-4fd9-ae82-87fd190e6b26 Finnland (FI) |
| Vereinfachtes SCIP | 3eee0f41-2bba-4223-979e-c2d6443680fc Deutschland (DE) |
| 8923f290-82c9-48c6-a753-5a1ac6b689eb Deutschland (DE) | |
| f8e1ea76-9ebf-4424-827e-255879c5f23e Portugal (PT) | |
| 09346227-b9a7-4239-a183-3dea4cb92c56 Polen (PL) | |
| 8497bc4b-9291-40a6-a896-ec988810699a Bulgarien (BG) | |
| ca07416c-4ad7-4ea4-8f32-88b8eb4f135e Spanien (ES) | |
| f460cf2d-eaaf-49a7-8c80-ae84f7c4669b Norwegen (NO) | |
| 87adbb02-3b53-452a-b215-29b160b8c670 Belgien (BE) | |
| cbcf1b58-3ef0-419e-b2ce-8693fd996392 Polen (PL) | |
| 47509fea-e876-4459-9a23-1b1c2662c4fa Schweden (SE) | |
| f6ed42b5-cd36-4e1e-ba36-2f2316cb13cb Deutschland (DE) | |
| 6da92a0d-6983-4bc4-9022-007ddbb54160 Ungarn (HU) | |
| f233756f-2d6c-4a95-80f4-94617b231a37 Italien (IT) | |
| 3e8f6f52-c4b0-4843-9069-f0e0bcc58b7c Deutschland (DE) | |
| 87adbb02-3b53-452a-b215-29b160b8c670 Belgien (BE) | |
| 24b8b3ba-cdef-402a-999a-af01ce2fd2a0 Frankreich (FR) | |
| 3efc53dd-fa48-4ef6-baad-e9d431dc6336 Frankreich (FR) | |
| fc94ad37-e7c6-43db-8ff8-70256e397282 Dänemark (DK) | |
| ca07416c-4ad7-4ea4-8f32-88b8eb4f135e Spanien (ES) | |
| cbcf1b58-3ef0-419e-b2ce-8693fd996392 Polen (PL) | |
| f8e1ea76-9ebf-4424-827e-255879c5f23e Portugal (PT) | |
| 11ae7816-d4da-42c9-ae96-f5afe1fdbcd3 Griechenland (GR) | |
| f33f6d6c-d303-4886-b875-132889ffef8d Estland (EE) | |
| a3e177b6-deba-4775-93be-2a6a7bde0f17 Ungarn (HU) | |
| 56812a2e-8245-47a9-9fcb-669de59846f5 Deutschland (DE) | |
| 16afc393-a0fe-47fa-a3a3-c7eba2b9b12a Schweden (SE) | |
| 24b8b3ba-cdef-402a-999a-af01ce2fd2a0 Frankreich (FR) | |
| a3e177b6-deba-4775-93be-2a6a7bde0f17 Ungarn (HU) | |
| f6ed42b5-cd36-4e1e-ba36-2f2316cb13cb Deutschland (DE) | |
| 494ef0cb-0741-4b94-aaae-ecc7d9f2ec26 Niederlande (NL) | |
| 10958e09-a974-4018-a35d-d09a69072d75 Polen (PL) | |
| 4a4e8a47-ab53-47ad-bb24-7db5c6da0e05 Tschechische Republik (CZ) | |
| 11ae7816-d4da-42c9-ae96-f5afe1fdbcd3 Griechenland (GR) | |
| f33f6d6c-d303-4886-b875-132889ffef8d Estland (EE) | |
| 4a4e8a47-ab53-47ad-bb24-7db5c6da0e05 Tschechische Republik (CZ) | |
| 8972a32d-5935-4fee-9020-8d9f20232f56 Kroatien (CR) | |
| 10958e09-a974-4018-a35d-d09a69072d75 Polen (PL) | |
| 8923f290-82c9-48c6-a753-5a1ac6b689eb Deutschland (DE) | |
| f233756f-2d6c-4a95-80f4-94617b231a37 Italien (IT) | |
| 8497bc4b-9291-40a6-a896-ec988810699a Bulgarien (BG) | |
| 494ef0cb-0741-4b94-aaae-ecc7d9f2ec26 Niederlande (NL) | |
| f460cf2d-eaaf-49a7-8c80-ae84f7c4669b Norwegen (NO) | |
| 148a060b-a2a0-4046-8801-c033605999ca Belgien (BE) | |
| 148a060b-a2a0-4046-8801-c033605999ca Belgien (BE) | |
| 09346227-b9a7-4239-a183-3dea4cb92c56 Polen (PL) | |
| 47509fea-e876-4459-9a23-1b1c2662c4fa Schweden (SE) | |
| 8972a32d-5935-4fee-9020-8d9f20232f56 Kroatien (CR) | |
| fc94ad37-e7c6-43db-8ff8-70256e397282 Dänemark (DK) | |
| 3e8f6f52-c4b0-4843-9069-f0e0bcc58b7c Deutschland (DE) | |
| 6da92a0d-6983-4bc4-9022-007ddbb54160 Ungarn (HU) | |
| 3efc53dd-fa48-4ef6-baad-e9d431dc6336 Frankreich (FR) | |
| 56812a2e-8245-47a9-9fcb-669de59846f5 Deutschland (DE) | |
| 16afc393-a0fe-47fa-a3a3-c7eba2b9b12a Schweden (SE) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340015M0004 |
| Mechanische Zeichnungen | OTPK563818PII.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 380 mm |
| Höhe (Netto-Abmessung) | 560 mm |
| Tiefe (Netto-Abmessung) | 180 mm |
| Nettogewicht | 7.766 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 415 mm |
| Länge Verpackungseinheit 1 | 710 mm |
| Höhe Verpackungseinheit 1 | 325 mm |
| Bruttogewicht Verpackungseinheit 1 | 9.7 kg |
| EAN Verpackungseinheit 1 | 6417019064437 |
| Technische Daten | |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | II-flange / II-flange |
| Farbe | lichtgrau |
| Anschlussmöglichkeit-Hauptstromkreis | Lochdurchmesser 10 mm |
| PE-Schraubklemme 4pc,25 ... 120 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 315 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Kunststoff |
| Grifffarbe | rot/gelb |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK08 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Angebaute Hilfskontakte | 2 S, 1 Ö |
| Neutralleitertyp | kein Neutralleiteranschluss |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 2 |
| Anzahl Pole | 3P |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Position der PE-Klemmen | Zugang oben - Abgang unten |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 6.5 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | 61.5 kA |
| Bemessungsisolationsspannung (Ui) | 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 315 A |
| (500 V) 315 A | |
| (690 V) 315 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 315 A |
| (500 V) 315 A | |
| (690 V) 315 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 160 kW |
| (500 V) 200 kW | |
| (690 V) 250 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V AC) 65 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 15 kA |
| Empfohlener Schraubendreher | Hauptstromkreis M10 |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 44 N·m |
| Technische Daten UL/CSA | |
| Empfohlener Schraubendreher | Hauptstromkreis M10 |
| Anzugsdrehmoment | Hauptstromkreis 44 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340025D2704 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
ETIM for 1SCA022278R2580 Niederspannungsschaltgeräte (EC000216)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertJa
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert1000 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert1000 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert315 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert315 A
MerkmalsnameBemessungskurzzeitstromfestigkeit Icw (EF007050)
Merkmalswert15 kA
MerkmalsnameBemessungsbetriebsleistung bei AC-23, 400 V (EF007027)
Merkmalswert160 kW
MerkmalsnameSchaltleistung bei 400 V (EF009166)
Merkmalswert160 kW
MerkmalsnamePolzahl (EF001391)
Merkmalswert3
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert1
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert2
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertrot
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP65
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
