Ver más grande

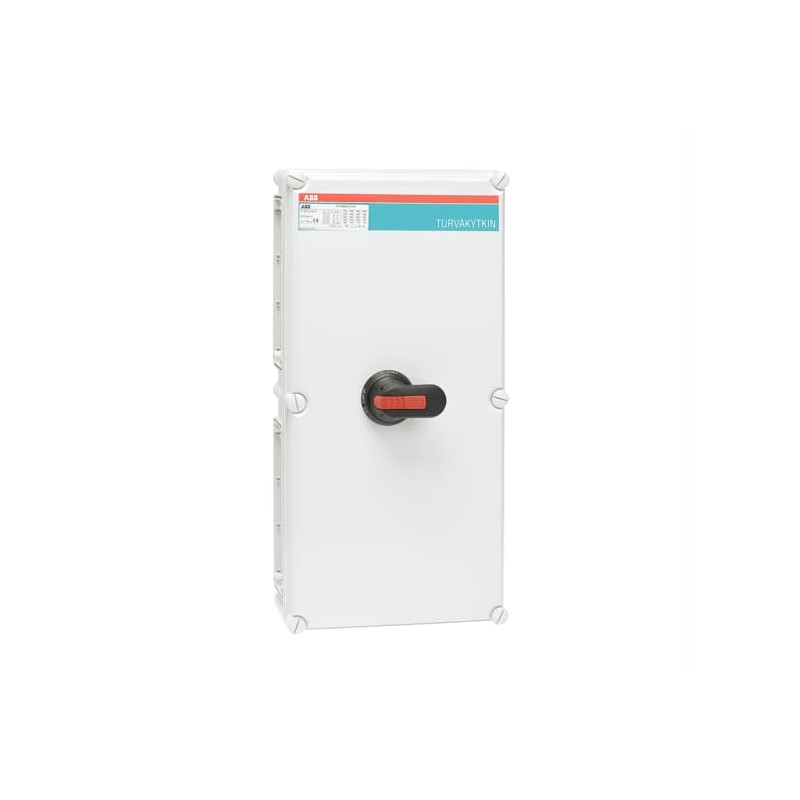

1SCA022260R5370 ABB Int. Seccionador en caja OT200KFCC3T
1SCA022260R5370
ABB
Int. Seccionador en caja OT200KFCC3T
OT200KFCC3T Safety switch
Componentes industriales de baja tensión > Seccionador
Interruptores Manuales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB
Más vendidos
▲Más Información
▲| Cumplimiento de Materiales | |
|---|---|
| Plantilla de notificación de minerales de conflicto (CMRT) | 9AKK108467A5658 |
| Declaración REACH | 1SCC340076D0201 |
| Información sobre RoHS | 1SCC340075D0201 |
| Estado de RoHS | Siguiendo la Directiva de la UE 2011/65/UE y la Enmienda 2015/863 22 de julio de 2019 |
| SCIP | 6d597b95-b91b-429c-bc8b-4586c88f6592 Finland |
| SCIP simplificado | ed4190ef-e9f3-4d5f-b178-86efc1cd4bee Germany |
| cd9b66f8-5d7b-40b4-a3bb-86b1bd746f68 Spain | |
| 1d7fee6d-b3e6-4e35-85a8-2e8e9f3b13fe Germany | |
| 6a12cffc-4698-4bc1-ae8b-080eb376e624 Greece | |
| 5f2b4792-2bd0-406f-a115-b176ece4c0e4 Poland | |
| f4a71043-ed1e-4191-a0f0-6fd9be219375 Germany | |
| 6e501ecd-3fa9-47e7-88e6-4556800ddd91 Italy | |
| 8c0dd486-7c94-45c5-8416-71ab7df46ec7 France | |
| db271ed8-257c-43f8-960a-497fe56a2711 Poland | |
| 991b3f2b-4ee0-43a7-9c36-6a8a7d22bbfe Bulgaria | |
| eb8d73e3-c4a7-47f1-9147-fcfe56d4b750 Estonia | |
| e668298d-4e23-4a5c-b7d3-a25705eecf97 Sweden | |
| cb840380-264d-41e8-bc97-bc49865cc9ee Netherlands | |
| 98ddd9a3-c24f-492b-a721-05e18d81ba34 Poland | |
| 7ab4ea49-d167-434e-90a7-c1bea5fbb8eb Portugal | |
| 598a6307-b806-47ac-86be-975781f762ba Sweden | |
| 56ee1cb1-8156-4dd6-ba25-0555a4f7c420 Hungary | |
| 22114b1d-6825-4cff-8b65-faa3dcebfe14 Belgium | |
| 2171cb9e-e0f2-4173-8124-808b466626c6 Germany | |
| bf7c8c2d-c113-4ebc-a331-be4c6893c8a7 France | |
| 1d6104fa-a019-4b34-a7d1-a3fadc7afdf0 Norway | |
| 4dbcebd3-a07a-46d9-8f06-ec8122591172 Denmark | |
| b0f4f95c-8116-4c8c-8dfa-e76e5fd10df1 Belgium | |
| b86fc045-1ff3-441f-8ff4-8681cd5c85be Czech Republic | |
| 86f64f5e-7db8-4e8e-9492-ce0ff15c7d4d Germany | |
| c595aa0a-1b47-47b2-a5ff-cd1b5ec1cf4d Croatia | |
| 29370ecc-6c7e-45cc-8b18-fee4853e58f3 Hungary | |
| Ley de Control de Sustancias Tóxicas - TSCA | 1SCC340095D0201 |
| Descargas Populares | |
| Ficha técnica, información técnica | 1SCC340015C0201 |
| Instrucciones y manuales | 1SCC340015M0004 |
| Ambiente | |
| Grado de protección | acc. to IEC 60529 IP65 |
| Grado de contaminación | 3 |
| Clasificación | |
| Cantidad mínima de pedido | 1 pieza |
| Código arancelario | 85363090 |
| País de origen | Finland |
| Dimensiones | |
| Ancho del product | 280 mm |
| Alto del producto | 560 mm |
| Largo del product | 130 mm |
| Peso del product | 7.063 kg |
| Información de Embalaje | |
| Embalaje Nivel 1 Unidades | caja 1 pieza |
| Embalaje Nivel 1 Ancho | 415 mm |
| Embalaje Nivel 1 Largo | 710 mm |
| Embalaje Nivel 1 Alto | 325 mm |
| Embalaje Nivel 1 Peso | 9.3 kg |
| Embalaje Nivel 1 EAN | 6417019115931 |
| Técnica | |
| Posición de entrada de cables | Top/Bottom |
| Salidas de cable por lado | II-flange / II-flange |
| Color | RAL7035 |
| Capacidad de conexión del circuito principal | Diámetro del orificio 8 mm |
| Abrazadera de tornillo / Terminal de PE 2pc,10 ... 70 mm² | |
| Corriente térmica convencional (Ithe) | Totalmente cerrado 200 A |
| Grado de protección | acc. to IEC 60529 IP65 |
| Material del módulo | Plastic |
| Color del asa | Negro |
| Tipo de asa | Pistol handle |
| Clasificación de la resistencia a los impactos | Housing IK08 |
| Contactos auxiliares montados al máximo | 2 NO, 2 NC |
| Contactos auxiliares montados | 2 NO, 1 NC |
| Tipo neutro | No Neutral Terminal |
| Número de contactos auxiliares NC | 1 |
| Número de contactos auxiliares NO | 2 |
| Número de polos | 3P |
| Grado de contaminación | 3 |
| Posición de los terminales de línea | Top In - Bottom Out |
| Posición de los terminales PE | Top In - Bottom Out |
| Pérdida de potencia | en condiciones nominales de funcionamiento por polo 4 W |
| Corriente nominal de cortocircuito condicional (Inc) | 40.5 kA |
| Tensión nominal de aislamiento (Ui) | 750 V |
| Corriente nominal de funcionamiento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corriente nominal de funcionamiento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potencia operativa nominal AC-23A (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 160 kW | |
| Tensión nominal de operación | Main Circuit 1000 V |
| Capacidad nominal de producción de cortocircuitos (Icm) | (1000 V AC) 30 kA |
| Corriente nominal de corta duración Tensión baja (Icw) | durante 1 s 8 kA |
| Destornillador recomendado | Main Circuit M8 |
| Normas | IEC 60947-1, -3 |
| Par de apriete | Main Circuit 22 N·m |
| Técnica UL/CSA | |
| Destornillador recomendado | Main Circuit M8 |
| Par de apriete | Main Circuit 22 N·m |
| Certificados y Declaraciones (Número de Documento) | |
| Declaración de conformidad - CE | 1SCC340025D2704 |
| Clasificaciones y estándares externos | |
| Código de clasificación de objetos | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Código de categoría granular de IDEA (IGCC) | 5166 >> Safety switch |
| Clase electrónica | V11.1 : 27371403 |
| Categoría RAEE | 4. Equipo grande (cualquier dimensión externa de más de 50 cm) |
| Número E (Finlandia) | 3642401 |
| Número E (Noruega) | 1429306 |
| Número E (Suecia) | 3140228 |
| Característica | Valor |
|---|---|
| Ejecución como interruptor principal (EF006981) | Sí |
| Ejecución como interruptor de mantenimiento/reparación (EF006986) | Sí |
| Ejecución como interruptor de seguridad (EF006985) | Sí |
| Ejecución como dispositivo de parada de emergencia (EF006959) | No |
| Ejecución como conmutador-inversor (EF009408) | No |
| Número de interruptores (EF005586) | 1 |
| Tensión de funcionamiento nominal máxima Ue CA (EF007355) | 1000 V |
| Tensión nominal de funcionamiento (EF001435) | 1000 V |
| Intensidad nominal permanente Iu (EF001389) | 200 A |
| Corriente permanente asignada a AC-23, 400 V (EF011777) | 200 A |
| Resistencia de corriente nominal de corta duración Icw (EF007050) | 8 kA |
| Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) | 110 kW |
| Poder de corte a 400 V (EF009166) | 110 kW |
| Número de polos (EF001391) | 3 |
| Número de contactos auxiliares normalmente cerrados (EF001377) | 1 |
| Número de contactos auxiliares normalmente abiertos (EF001376) | 2 |
| Número de contactos auxiliares como contacto de cambio (EF003531) | 0 |
| Accionamiento motorizado opcional (EF007386) | No |
| Accionamiento motorizado integrado (EF006697) | No |
| Liberación de tensión opcional (EF007491) | No |
| Construcción del dispositivo (EF008240) | Dispositivo completo en carcasa |
| Apto para montaje frontal de 4 orificios (EF007247) | No |
| Apto para montaje frontal central (EF007248) | No |
| Apto para la instalación del distribuidor (EF007262) | Sí |
| Color del elemento de accionamiento (EF007167) | Negro |
| Ejecución del elemento accionador (EF006976) | Control de giro largo |
| Interbloqueable (EF006281) | Sí |
| Grado de protección (IP), frontal (EF003118) | IP65 |
| Grado de protección (NEMA) (EF011959) | Otros |
