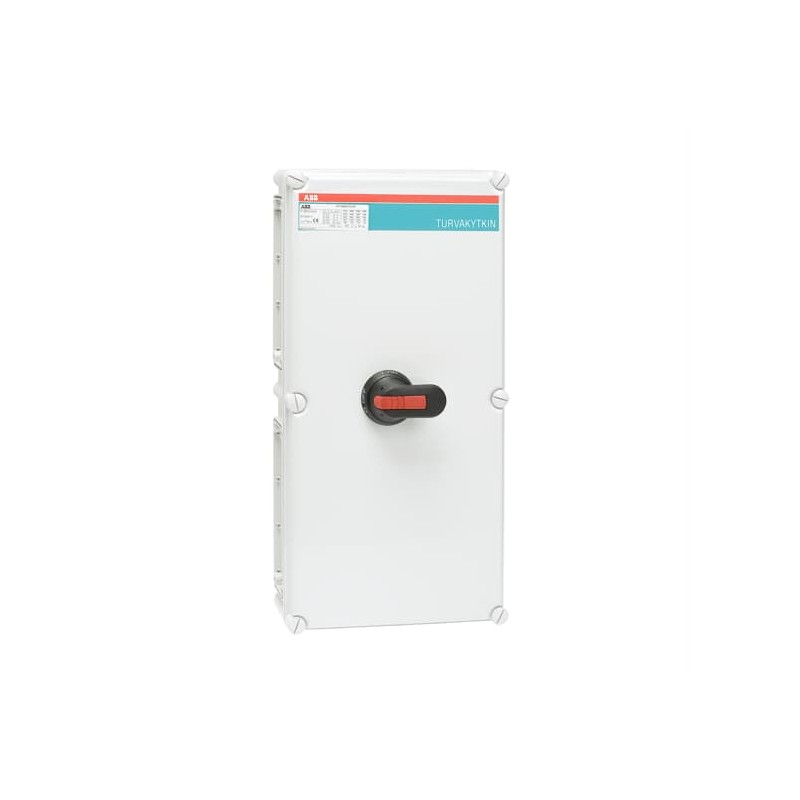

1SCA022260R5370 ABB Boxed Trennschalter OT200KFCC3T
1SCA022260R5370
ABB
Boxed Trennschalter OT200KFCC3T
Sicherheitsschalter im Kunststoffgehäuse 3-polig 110 kW 400 V mit schwarzem Griff, IP65 Einführung oben und unten
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | 6d597b95-b91b-429c-bc8b-4586c88f6592 Finnland (FI) |
| Vereinfachtes SCIP | ed4190ef-e9f3-4d5f-b178-86efc1cd4bee Deutschland (DE) |
| cd9b66f8-5d7b-40b4-a3bb-86b1bd746f68 Spanien (ES) | |
| 1d7fee6d-b3e6-4e35-85a8-2e8e9f3b13fe Deutschland (DE) | |
| 6a12cffc-4698-4bc1-ae8b-080eb376e624 Griechenland (GR) | |
| 5f2b4792-2bd0-406f-a115-b176ece4c0e4 Polen (PL) | |
| f4a71043-ed1e-4191-a0f0-6fd9be219375 Deutschland (DE) | |
| 6e501ecd-3fa9-47e7-88e6-4556800ddd91 Italien (IT) | |
| 8c0dd486-7c94-45c5-8416-71ab7df46ec7 Frankreich (FR) | |
| db271ed8-257c-43f8-960a-497fe56a2711 Polen (PL) | |
| 991b3f2b-4ee0-43a7-9c36-6a8a7d22bbfe Bulgarien (BG) | |
| eb8d73e3-c4a7-47f1-9147-fcfe56d4b750 Estland (EE) | |
| e668298d-4e23-4a5c-b7d3-a25705eecf97 Schweden (SE) | |
| cb840380-264d-41e8-bc97-bc49865cc9ee Niederlande (NL) | |
| 98ddd9a3-c24f-492b-a721-05e18d81ba34 Polen (PL) | |
| 7ab4ea49-d167-434e-90a7-c1bea5fbb8eb Portugal (PT) | |
| 598a6307-b806-47ac-86be-975781f762ba Schweden (SE) | |
| 56ee1cb1-8156-4dd6-ba25-0555a4f7c420 Ungarn (HU) | |
| 22114b1d-6825-4cff-8b65-faa3dcebfe14 Belgien (BE) | |
| 2171cb9e-e0f2-4173-8124-808b466626c6 Deutschland (DE) | |
| bf7c8c2d-c113-4ebc-a331-be4c6893c8a7 Frankreich (FR) | |
| 1d6104fa-a019-4b34-a7d1-a3fadc7afdf0 Norwegen (NO) | |
| 4dbcebd3-a07a-46d9-8f06-ec8122591172 Dänemark (DK) | |
| b0f4f95c-8116-4c8c-8dfa-e76e5fd10df1 Belgien (BE) | |
| b86fc045-1ff3-441f-8ff4-8681cd5c85be Tschechische Republik (CZ) | |
| 86f64f5e-7db8-4e8e-9492-ce0ff15c7d4d Deutschland (DE) | |
| c595aa0a-1b47-47b2-a5ff-cd1b5ec1cf4d Kroatien (CR) | |
| 29370ecc-6c7e-45cc-8b18-fee4853e58f3 Ungarn (HU) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 1SCC340015M0004 |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Verschmutzungsgrad | 3 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363090 |
| Herkunftsland oder Herkunftsgebiet | Finnland (FI) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 280 mm |
| Höhe (Netto-Abmessung) | 560 mm |
| Tiefe (Netto-Abmessung) | 130 mm |
| Nettogewicht | 7.063 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 415 mm |
| Länge Verpackungseinheit 1 | 710 mm |
| Höhe Verpackungseinheit 1 | 325 mm |
| Bruttogewicht Verpackungseinheit 1 | 9.3 kg |
| EAN Verpackungseinheit 1 | 6417019115931 |
| Technische Daten | |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | II-flange / II-flange |
| Farbe | lichtgrau |
| Anschlussmöglichkeit-Hauptstromkreis | Lochdurchmesser 8 mm |
| PE-Schraubklemme 2pc,10 ... 70 mm² | |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 200 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Kunststoff |
| Grifffarbe | schwarz |
| Grifftyp | Pistolengriff |
| Stoßfestigkeitsgrad | Gehäuse IK08 |
| Maximale Anzahl montierbarer Hilfskontakte | 2 S, 2 Ö |
| Angebaute Hilfskontakte | 2 S, 1 Ö |
| Neutralleitertyp | kein Neutralleiteranschluss |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 2 |
| Anzahl Pole | 3P |
| Verschmutzungsgrad | 3 |
| Position der Einspeiseklemmen | Zugang oben - Abgang unten |
| Position der PE-Klemmen | Zugang oben - Abgang unten |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 4 W |
| Bedingter Bemessungskurzschlussstrom (Inc) | 40.5 kA |
| Bemessungsisolationsspannung (Ui) | 750 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsstrom AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Bemessungsbetriebsleistung AC-23A (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 160 kW | |
| Bemessungsbetriebsspannung | Hauptstromkreis 1000 V |
| Bemessungseinschaltvermögen (Icm) | (1000 V AC) 30 kA |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 1 s) 8 kA |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 22 N·m |
| Technische Daten UL/CSA | |
| Empfohlener Schraubendreher | Hauptstromkreis M8 |
| Anzugsdrehmoment | Hauptstromkreis 22 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340025D2704 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| E-Nummer (Finnland) | 3642401 |
| E-Nummer (Norwegen) | 1429306 |
| E-Nummer (Schweden) | 3140228 |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Ja |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 1000 V |
| Bemessungsbetriebsspannung (EF001435) | 1000 V |
| Bemessungsdauerstrom Iu (EF001389) | 200 A |
| Bemessungsdauerstrom bei AC-23, 400 V (EF011777) | 200 A |
| Bemessungskurzzeitstromfestigkeit Icw (EF007050) | 8 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) | 110 kW |
| Schaltleistung bei 400 V (EF009166) | 110 kW |
| Polzahl (EF001391) | 3 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 1 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 2 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Farbe des Betätigungselements (EF007167) | schwarz |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | sonstige |
