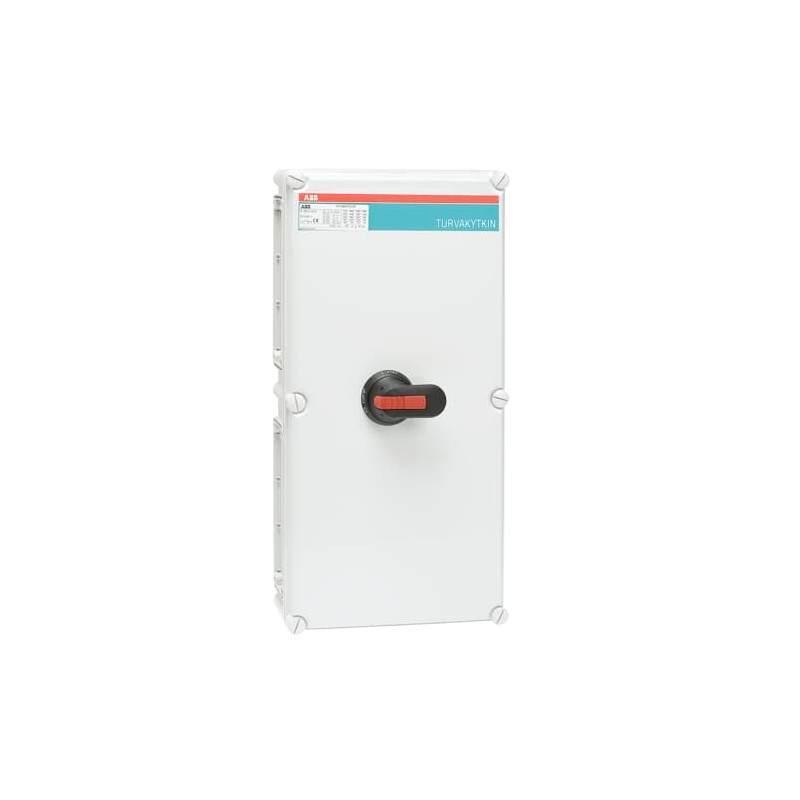

1SCA022260R5370 ABB Int. Sectionneur en boîte OT200KFCC3T
1SCA022260R5370
ABB
Int. Sectionneur en boîte OT200KFCC3T
OT200KFCC3T Safety switch
Appareillage industriel basse tension > Interrupteur-sectionneur
Commutateurs manuels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ABB
Les plus vendus
▲En savoir plus
▲| Conformité des matériaux | |
|---|---|
| Modèle de rapport sur les minéraux de conflit (CMRT) | 9AKK108467A5658 |
| Déclaration REACH | 1SCC340076D0201 |
| Informations RoHS | 1SCC340075D0201 |
| Statut RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 6d597b95-b91b-429c-bc8b-4586c88f6592 Finland |
| SCIP simplifié | ed4190ef-e9f3-4d5f-b178-86efc1cd4bee Germany |
| cd9b66f8-5d7b-40b4-a3bb-86b1bd746f68 Spain | |
| 1d7fee6d-b3e6-4e35-85a8-2e8e9f3b13fe Germany | |
| 6a12cffc-4698-4bc1-ae8b-080eb376e624 Greece | |
| 5f2b4792-2bd0-406f-a115-b176ece4c0e4 Poland | |
| f4a71043-ed1e-4191-a0f0-6fd9be219375 Germany | |
| 6e501ecd-3fa9-47e7-88e6-4556800ddd91 Italy | |
| 8c0dd486-7c94-45c5-8416-71ab7df46ec7 France | |
| db271ed8-257c-43f8-960a-497fe56a2711 Poland | |
| 991b3f2b-4ee0-43a7-9c36-6a8a7d22bbfe Bulgaria | |
| eb8d73e3-c4a7-47f1-9147-fcfe56d4b750 Estonia | |
| e668298d-4e23-4a5c-b7d3-a25705eecf97 Sweden | |
| cb840380-264d-41e8-bc97-bc49865cc9ee Netherlands | |
| 98ddd9a3-c24f-492b-a721-05e18d81ba34 Poland | |
| 7ab4ea49-d167-434e-90a7-c1bea5fbb8eb Portugal | |
| 598a6307-b806-47ac-86be-975781f762ba Sweden | |
| 56ee1cb1-8156-4dd6-ba25-0555a4f7c420 Hungary | |
| 22114b1d-6825-4cff-8b65-faa3dcebfe14 Belgium | |
| 2171cb9e-e0f2-4173-8124-808b466626c6 Germany | |
| bf7c8c2d-c113-4ebc-a331-be4c6893c8a7 France | |
| 1d6104fa-a019-4b34-a7d1-a3fadc7afdf0 Norway | |
| 4dbcebd3-a07a-46d9-8f06-ec8122591172 Denmark | |
| b0f4f95c-8116-4c8c-8dfa-e76e5fd10df1 Belgium | |
| b86fc045-1ff3-441f-8ff4-8681cd5c85be Czech Republic | |
| 86f64f5e-7db8-4e8e-9492-ce0ff15c7d4d Germany | |
| c595aa0a-1b47-47b2-a5ff-cd1b5ec1cf4d Croatia | |
| 29370ecc-6c7e-45cc-8b18-fee4853e58f3 Hungary | |
| Loi sur le contrôle des substances toxiques - TSCA | 1SCC340095D0201 |
| Téléchargements populaires | |
| Fiche technique, Informations techniques | 1SCC340015C0201 |
| Instructions et manuels | 1SCC340015M0004 |
| Environnemental | |
| Degré de protection | acc. to IEC 60529 IP65 |
| Degré de pollution | 3 |
| Commande | |
| Quantité minimale de commande | 1 pièce |
| Numéro de tarif douanier | 85363090 |
| Pays ou territoire d'origine | Finland |
| Dimensions | |
| Largeur nette du produit | 280 mm |
| Hauteur nette du produit | 560 mm |
| Profondeur/longueur nette du produit | 130 mm |
| Poids net du produit | 7.063 kg |
| Informations sur l’emballage | |
| Nombre d’unités au niveau d’emballage 1 | box 1 pièce |
| Largeur du niveau d’emballage 1 | 415 mm |
| Profondeur/Longueur du niveau d’emballage 1 | 710 mm |
| Hauteur du niveau d’emballage 1 | 325 mm |
| Poids brut du colis niveau 1 | 9.3 kg |
| Code EAN du niveau d’emballage 1 | 6417019115931 |
| Technique | |
| Position d'entrée du câble | Top/Bottom |
| Sorties de câbles par côté | II-flange / II-flange |
| Couleur | RAL7035 |
| Capacité de connexion du circuit principal | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 2pc,10 ... 70 mm² | |
| Courant thermique conventionnel (Ithe) | Fully Enclosed 200 A |
| Degré de protection | acc. to IEC 60529 IP65 |
| Matériau du boîtier | Plastic |
| Couleur de la poignée | Noir |
| Type de poignée | Pistol handle |
| Indice de résistance aux chocs | Housing IK08 |
| Nombre maximal de contacts auxiliaires montés | 2 NO, 2 NC |
| Contacts auxiliaires montés | 2 NO, 1 NC |
| Type neutre | No Neutral Terminal |
| Nombre de contacts auxiliaires NC | 1 |
| Nombre de contacts auxiliaires NO | 2 |
| Nombre de pôles | 3P |
| Degré de pollution | 3 |
| Position des terminaux de ligne | Top In - Bottom Out |
| Position des bornes PE | Top In - Bottom Out |
| Perte de puissance | at Rated Operating Conditions per Pole 4 W |
| Courant de court-circuit conditionnel nominal (Inc) | 40.5 kA |
| Tension d'isolement nominale (Ui) | 750 V |
| Courant de fonctionnement nominal AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Courant de fonctionnement nominal AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Puissance nominale de fonctionnement AC-23A (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 160 kW | |
| Tension nominale de fonctionnement | Circuit principal 1000 V |
| Pouvoir de fermeture nominal en court-circuit (Icm) | (1000 V AC) 30 kA |
| Courant nominal de courte durée admissible basse tension (Icw) | for 1 s 8 kA |
| Tournevis recommandé | Circuit principal M8 |
| Normes | IEC 60947-1, -3 |
| Couple de serrage | Circuit principal 22 N·m |
| Technique UL/CSA | |
| Tournevis recommandé | Circuit principal M8 |
| Couple de serrage | Circuit principal 22 N·m |
| Certificats et déclarations | |
| Déclaration de conformité - CE | 1SCC340025D2704 |
| Classifications et normes externes | |
| Code de classification des objets | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Code de catégorie granulaire IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Catégorie DEEE | 4. Equipement large (Dimensions supérieures à 50 cm) |
| Numéro E (Finlande) | 3642401 |
| Numéro E (Norvège) | 1429306 |
| Numéro E (Suède) | 3140228 |
| Caractéristique | Valeur |
|---|---|
| Finition interrupteur général (EF006981) | Oui |
| Finition interrupteur de maintenance/réparation (EF006986) | Oui |
| Finition interrupteur de sécurité (EF006985) | Oui |
| Finition interrupteur de dispositif d'arrêt d'urgence (EF006959) | Non |
| Finition de l'inverseur (EF009408) | Non |
| Nombre de commutateurs (EF005586) | 1 |
| Tension de fonctionnement nominale max. Ue en CA (EF007355) | 1000 V |
| Tension de fonctionnement normale (EF001435) | 1000 V |
| Courant permanent nominal Iu (EF001389) | 200 A |
| Courant permanent nominal, CA-21, 400 V (EF011777) | 200 A |
| Courant nominal de courte durée admissible Icw (EF007050) | 8 kA |
| Puissance de fonctionnement nominale, CA-23, 400 V (EF007027) | 110 kW |
| Puissance de commutation à 400 V (EF009166) | 110 kW |
| Nombre de pôles (EF001391) | 3 |
| Nombre de contacts auxiliaires à ouverture (EF001377) | 1 |
| Nombre de contacts auxiliaires à fermeture (EF001376) | 2 |
| Nombre de contacts auxiliaires à deux directions (EF003531) | 0 |
| Commande motorisée en option (EF007386) | Non |
| Commande motorisée intégrée (EF006697) | Non |
| Déclencheur voltmétrique en option (EF007491) | Non |
| Type de construction de l'appareil (EF008240) | Appareil complet installé dans un boîtier |
| Adapté à une fixation frontale à 4 trous (EF007247) | Non |
| Adapté à une fixation frontale centrale (EF007248) | Non |
| Adapté à un montage en distributeur (EF007262) | Oui |
| Couleur de l'élément d'actionnement (EF007167) | Noir |
| Finition de l'élément d'actionnement (EF006976) | Poignée tournante longue |
| Verrouillable (EF006281) | Oui |
| Classe de protection (IP), face avant (EF003118) | IP65 |
| Classe de protection (NEMA) (EF011959) | Autre |
