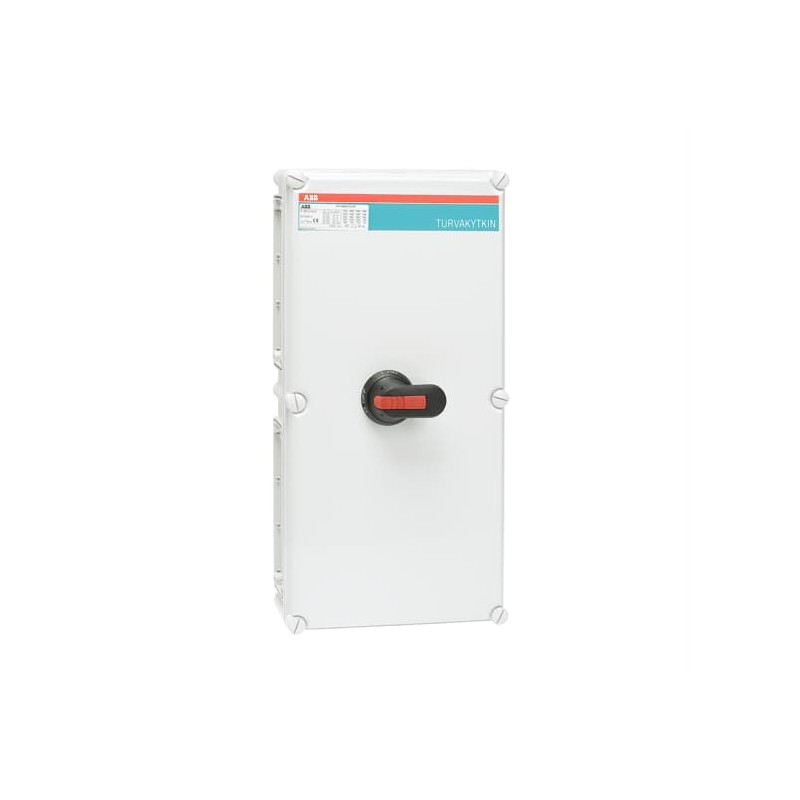

1SCA022260R5370 ABB Sezionatore in scatola OT200KFCC3T
1SCA022260R5370
ABB
Sezionatore in scatola OT200KFCC3T
OT200KFCC3T Safety switch
Apparecchi elettrici a bassa tensione > Sezionatore
Interruttori manuali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 1SCC340076D0201 |
| Informazioni RoHS | 1SCC340075D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| SCIP | 6d597b95-b91b-429c-bc8b-4586c88f6592 Finlandia (FI) |
| SCIP semplificato | ed4190ef-e9f3-4d5f-b178-86efc1cd4bee Germania (DE) |
| cd9b66f8-5d7b-40b4-a3bb-86b1bd746f68 Spagna (ES) | |
| 1d7fee6d-b3e6-4e35-85a8-2e8e9f3b13fe Germania (DE) | |
| 6a12cffc-4698-4bc1-ae8b-080eb376e624 Grecia (GR) | |
| 5f2b4792-2bd0-406f-a115-b176ece4c0e4 Polania (PL) | |
| f4a71043-ed1e-4191-a0f0-6fd9be219375 Germania (DE) | |
| 6e501ecd-3fa9-47e7-88e6-4556800ddd91 Italia (IT) | |
| 8c0dd486-7c94-45c5-8416-71ab7df46ec7 Francia (FR) | |
| db271ed8-257c-43f8-960a-497fe56a2711 Polania (PL) | |
| 991b3f2b-4ee0-43a7-9c36-6a8a7d22bbfe Bulgaria (BG) | |
| eb8d73e3-c4a7-47f1-9147-fcfe56d4b750 Estonia (EE) | |
| e668298d-4e23-4a5c-b7d3-a25705eecf97 Svezia (SE) | |
| cb840380-264d-41e8-bc97-bc49865cc9ee Paesi Bassi (Olanda) (NL) | |
| 98ddd9a3-c24f-492b-a721-05e18d81ba34 Polania (PL) | |
| 7ab4ea49-d167-434e-90a7-c1bea5fbb8eb Portogallo (PT) | |
| 598a6307-b806-47ac-86be-975781f762ba Svezia (SE) | |
| 56ee1cb1-8156-4dd6-ba25-0555a4f7c420 Ungheria (HU) | |
| 22114b1d-6825-4cff-8b65-faa3dcebfe14 Belgio (BE) | |
| 2171cb9e-e0f2-4173-8124-808b466626c6 Germania (DE) | |
| bf7c8c2d-c113-4ebc-a331-be4c6893c8a7 Francia (FR) | |
| 1d6104fa-a019-4b34-a7d1-a3fadc7afdf0 Norvegia (NO) | |
| 4dbcebd3-a07a-46d9-8f06-ec8122591172 Danimarca (DK) | |
| b0f4f95c-8116-4c8c-8dfa-e76e5fd10df1 Belgio (BE) | |
| b86fc045-1ff3-441f-8ff4-8681cd5c85be Repubblica Ceca (CZ) | |
| 86f64f5e-7db8-4e8e-9492-ce0ff15c7d4d Germania (DE) | |
| c595aa0a-1b47-47b2-a5ff-cd1b5ec1cf4d Croazia (HR) | |
| 29370ecc-6c7e-45cc-8b18-fee4853e58f3 Ungheria (HU) | |
| Toxic Substances Control Act - TSCA | 1SCC340095D0201 |
| Download Piu' Usati | |
| Scheda tecnica | 1SCC340015C0201 |
| Istruzioni e manuali | 1SCC340015M0004 |
| Dati ambientali | |
| Grado di protezione | secondo IEC 60529 IP65 |
| Grado di inquinamento | 3 |
| Ordinazione | |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85363090 |
| Paese di origine | Finlandia (FI) |
| Dimensioni | |
| Larghezza prodotto | 280 mm |
| Altezza prodotto | 560 mm |
| Profondità prodotto | 130 mm |
| Peso netto prodotto | 7.063 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 415 mm |
| Profondità imballo livello 1 | 710 mm |
| Altezza imballo livello 1 | 325 mm |
| Peso lordo imballo livello 1 | 9.3 kg |
| EAN imballo livello 1 | 6417019115931 |
| Dati tecnici | |
| Posizione entrata cavo | Top/Bottom |
| Uscite cavi per lato | II-flange / II-flange |
| Colore | RAL7035 |
| Sezioni dei cavi-circuito principale | Hole Diameter 8 mm |
| Screw Clamp / PE Terminal 2pc,10 ... 70 mm² | |
| Corrente termica convenzionale (Ithe) | Completamente Chiuso 200 A |
| Grado di protezione | secondo IEC 60529 IP65 |
| Materiale contenitore | Plastic |
| Handle Color | Nero |
| Tipo di maniglia | Pistol handle |
| Impact Resistance Rating | Housing IK08 |
| Maximum Mounted Auxiliary Contacts | 2 NO, 2 NC |
| Contatti ausiliari montati | 2 NO, 1 NC |
| Neutral Type | No Neutral Terminal |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 2 |
| Numero di poli | 3P |
| Grado di inquinamento | 3 |
| Posizione dei terminali linee | Top In - Bottom Out |
| Posizione dei terminali PE | Top In - Bottom Out |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 4 W |
| Corrente nominale di cortocircuito condizionale (Inc) | 40.5 kA |
| Tensione nominale di isolamento (Ui) | 750 V |
| Corrente nominale di funzionamento AC-22A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Corrente nominale di funzionamento AC-23A (Ie) | (380 ... 415 V) 200 A |
| (500 V) 200 A | |
| (690 V) 200 A | |
| Potenza nominale di funzionamento AC-23a (Pe) | (380 ... 415 V) 110 kW |
| (500 V) 132 kW | |
| (690 V) 160 kW | |
| Tensione nominale di funzionamento | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm) | (1000 V AC) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 8 kA |
| Cacciavite raccomandato | Circuito Principale M8 |
| Norme di riferimento | IEC 60947-1, -3 |
| Coppia di serraggio | Circuito Principale 22 N·m |
| Reparto tecnico UL/CSA | |
| Cacciavite raccomandato | Circuito Principale M8 |
| Coppia di serraggio | Circuito Principale 22 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 1SCC340025D2704 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| UNSPSC | 39122205 |
| Codice categoria granulare IDEA (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| E-Number (Finland) | 3642401 |
| E-Number (Norway) | 1429306 |
| E-Number (Sweden) | 3140228 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | Sì |
| versione interruttore di sicurezza (EF006985) | Sì |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 1 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 1000 V |
| tensione d'esercizio nominale (EF001435) | 1000 V |
| corrente permanente nominale Iu (EF001389) | 200 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 200 A |
| resistenza a corrente di breve durata Icw (EF007050) | 8 kA |
| potenza d'esercizio nominale per AC-23, 400V (EF007027) | 110 kW |
| potenza di interruzione a 400 V (EF009166) | 110 kW |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 2 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | No |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | No |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio completo nell'alloggiamento |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| colore dell'elemento di azionamento (EF007167) | nero |
| tipo di elemento di azionamento (EF006976) | manopola rotativa lunga |
| bloccabile (EF006281) | Sì |
| grado di protezione (IP), lato frontale (EF003118) | IP65 |
| indice di protezione (NEMA) (EF011959) | altro |
