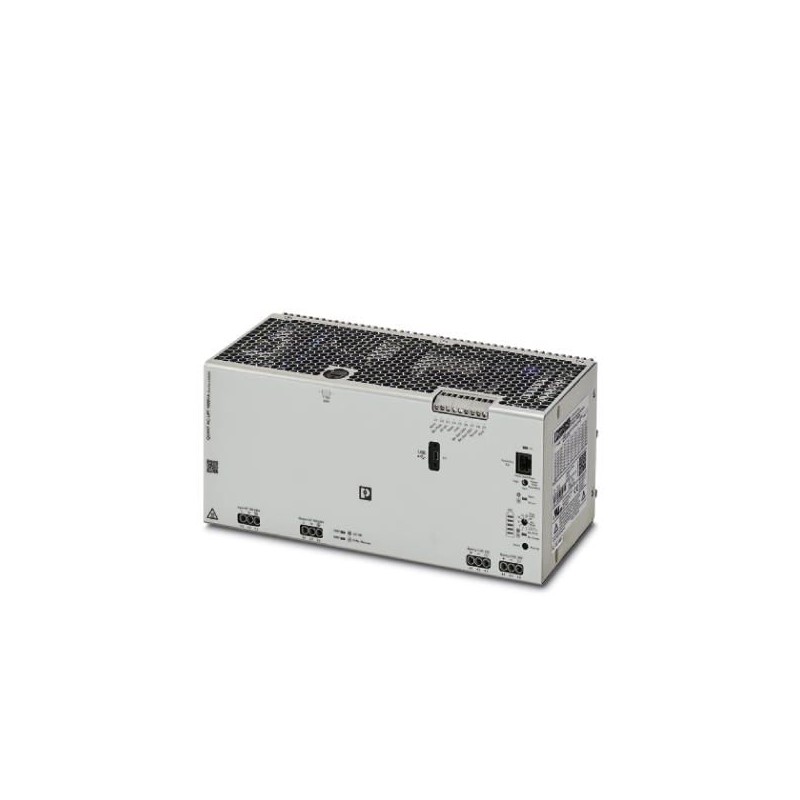

QUINT4-UPS/1AC/1AC/1KVA 2320283 PHOENIX CONTACT Unterbrechungsfreie Stromversorgung
QUINT4-UPS/1AC/1AC/1KVA
2320283
PHOENIX_CONTACT
Unterbrechungsfreie Stromversorgung
Unterbrechungsfreie Stromversorgung mit IQ-Technologie für die Hutschienenmontage. Eingang: 120/230 V AC, Ausgang: 120/230 V AC/1 kVA. Es gibt jederzeit Auskunft über den Ladezustand, die Restlebensdauer und die Lebensdauer des Batteriemoduls und erhöht so die Verfügbarkeit des Systems.
Installationsmaterial Kommunikationsnetze DNT/FNT > USV-Anlage
Netzteile
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen drei hundert zwanzig tausend zwei hundert drei und achtzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Katalog Seite | Seite 281 (C-4-2017) |
| GTIN | 4055626244563 |
| Gewicht pro Stück (exklusive Verpackung) | 5,530.000 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert eins und siebzig tausend eins und neunzig |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C (> 50 °C Derating: 2.5 %/K) |
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C (mit geladenen Energiespeicher) |
| Max. zulässige relative Luftfeuchtigkeit (Betrieb) | ≤ 95 % |
| Klimatischen Klasse | 3K3 (EN 60721)VERFÜGBAR |
| Grad der Verschmutzung | Zwei |
| Installation Höhe | ≤ 3000 m (> 2000 m derating beachten) |
Input-Daten
| Nominale Eingang Spannung | 100 V AC -10 % / +20 % |
|---|---|
| 110 V AC -10 % / +20 % | |
| 120 V AC -10 % / +20 % | |
| 130 V AC -10 % / +20 % | |
| 200 V AC -20 % / +20 % | |
| 210 V AC -20 % / +20 % | |
| 220 V AC -20 % / +20 % | |
| 230 V AC -20 % / +15 % | |
| 240 V AC -20 % / +10 % | |
| Input voltage range | 90 V AC ... 264 V AC |
| AC-Frequenzbereich | 45 Hz ... 65 Hz |
| Pufferzeitraum | 1 h (38 AH) |
| Zulässige Vorsicherung | B16 230 V AC |
| Power Faktor (cos phi) | 0.9 |
Output-Daten
| Nominale Ausgang Spannung | 100 V AC |
|---|---|
| 110 V AC | |
| 120 V AC | |
| 130 V AC | |
| 200 V AC | |
| 210 V AC | |
| 220 V AC | |
| 230 V AC | |
| 240 V AC | |
| Nominal output current (IN) | 7.8 A (100 V AC) |
| 8.1 A (110 V AC) | |
| 8.3 A (120 V AC) | |
| 7.7 A (130 V AC) | |
| 5 A (200 V AC) | |
| 4,8 A, (210 V AC) | |
| 4,5 A (220 V AC) | |
| 4.3 A (230 V AC) | |
| 4.2 A (240 V AC) | |
| POWER BOOST (ICHBoost) | 13 A (120 V AC) |
| 7 A (230 V AC) | |
| Derating | > 50 °C ... 60 °C (2,5%/K) |
| Die Parallelschaltung | Ja, 2 |
| Anschluss in Serie | Keine |
| Maximale Verlustleistung im Leerlauf-Zustand | typ. 17 W (120 V AC) |
| typ. 25 W (230 V AC) |
Allgemeine
| Netto-Gewicht | 5 kg |
|---|---|
| Effizienz | > 92 % (120 V AC) |
| > 94 % (230 V AC) | |
| Schutz-Klasse | Ich |
| Schutzart | IP20 |
| MTBF (IEC 61709, SN 29500) | 217546 h (AC 230 V, bei 40 °C) |
Verbindung von Daten, Eingabe
| Verbindungs-Methode | Verschraubung |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 6 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 4 mm2 |
| Leiterquerschnitt AWG min. | Dreißig |
| Leiterquerschnitt AWG max. | Zehn |
| Abisolierlänge | 8 mm |
Verbindung von Daten -, Ausgabe -
| Verbindungs-Methode | Verschraubung |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 6 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 4 mm2 |
| Leiterquerschnitt AWG min. | Dreißig |
| Leiterquerschnitt AWG max. | Zehn |
| Abisolierlänge | 8 mm |
Verbindungsdaten für die Signalisierung
| Verbindungs-Methode | Verschraubung |
|---|---|
| Leiterquerschnitt Feste min. | 0,2 mm2 |
| Leiterquerschnitt solid max. | 2,5 mm2 |
| Leiterquerschnitt flexibel min. | 0,2 mm2 |
| Leiterquerschnitt flexibel max. | 2,5 mm2 |
| Leiterquerschnitt AWG min. | Dreißig |
| Leiterquerschnitt AWG max. | Zwölf |
| Abisolierlänge | 8 mm |
Normen und Vorschriften
| Elektromagnetische Verträglichkeit | Die Einhaltung der EMV-Richtlinie 2014/30/EU |
|---|---|
| Störfestigkeit | Störfestigkeit nach EN 62040-2-2006 |
| Normen/Vorschriften | EN 61000-4-2 |
| Kontakt discharge | 4 kV (Test-Niveau 2) |
| Normen/Vorschriften | EN 61000-4-3 |
| Frequenzbereich | 80 MHz ... 1 GHz |
| Test Feldstärke | 10 V/m |
| Normen/Vorschriften | EN 61000-4-4 |
| Kommentare | Kriterium B |
| Normen/Vorschriften | EN 61000-4-6 |
| Frequenzbereich | 0,15 MHz ... 80 MHz |
| Spannung | 10 V |
| Geleitete emission | De 62040-02 (Klasse C2) |
| Normen/Vorschriften | EN 61000-4-8 |
| Niederspannungs-Richtlinie | Die übereinstimmung mit der Niederspannungsrichtlinie 2014/35/EG |
| UL-Zulassungen | UL/C-UL Recognized UL 1778 |
| Schock | 15g in alle Richtungen (EN 60068-2-27) |
| Vibration (Betrieb) | 5 Hz ... 100 Hz, 0,7 g (EN 60068-2-6) |
| Überspannungskategorie (EN 60950-1) | II |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen vierzig tausend sechs hundert dreieCl@ss 6.0Sieben und zwanzig Millionen vierzig tausend sechs hunderteCl@ss 7.0Sieben und zwanzig Millionen vierzig tausend sechs hundert zweieCl@ss 8.0Sieben und zwanzig Millionen vierzig tausend sechs hundert zweieCl@ss 9.0Sieben und zwanzig Millionen vierzig tausend sieben hundert fünf
| Merkmal | Wert |
|---|---|
| Eingangsspannung (EF003840) | 90 V |
| Ausgangsspannung (EF003933) | 100 V |
| Spannungsart (EF000187) | AC |
| Höhe (EF000040) | 130 mm |
| Breite (EF000008) | 290 mm |
| Tiefe (EF000049) | 125 mm |
| Gewicht (EF000167) | 5.151 kg |
| Eingangsanschluss (EF009726) | sonstige |
