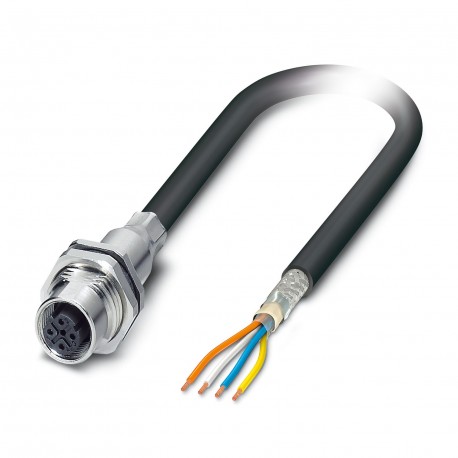

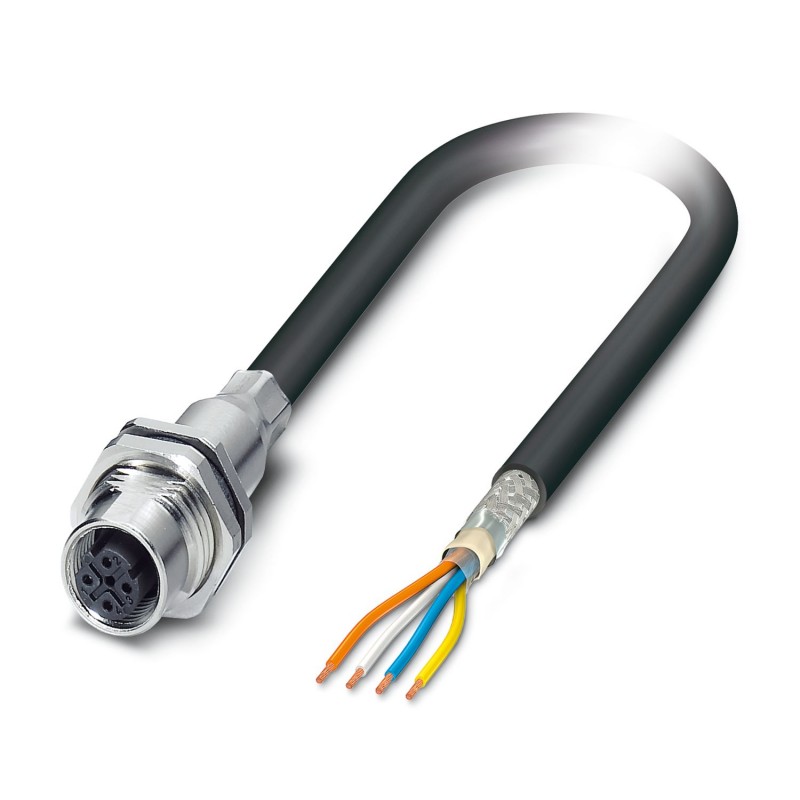

SACCBP-FSD-4CON-PG9/16,5-937SCO 1408912 PHOENIX CONTACT Netzwerk-Kabel
SACCBP-FSD-4CON-PG9/16,5-937SCO
1408912
PHOENIX_CONTACT
10
Netzwerk-Kabel
Installationsmaterial Kommunikationsnetze DNT/FNT > Patchkabel Kupfer
Feldgeräte Verbindung
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert acht tausend neun hundert zwölf |
|---|---|
| Verpackungseinheit | 1 pc |
| Mindestbestellmenge | 10 pc |
| Hinweis | Auf Bestellung (vom Umtausch ausgeschlossen) |
| GTIN | 4046356857383 |
| Gewicht pro Stück (exklusive Verpackung) | 1,079.000 g |
| Custom tariff number | Fünf und achtzig Millionen vier hundert vier und vierzig tausend zwei hundert neunzig |
| Herkunftsland | DE (Deutschland) |
Allgemeine Daten
| Hinweis | Das Kabel ist 100% elektrisch geprüft auf Durchgang. |
|---|---|
| Nennstrom bei 40°C | 4 Ein |
| Nennspannung | 250 V |
| Anzahl der Positionen | Vier |
| Signal Typ/Kategorie | PROFINET CAT5 (IEC 11801:2002) |
| Normen/Vorschriften | M12-Steckverbinder IEC 61076-2-101 |
| Überspannungskategorie | II |
| Grad der Verschmutzung | Drei |
Merkmale Kopf 1
| Leiter-Typ | Flush-Typ, Buchse gerade M12 SPEEDCON / IP65 |
|---|---|
| Nein. der Positionen (pin-connector-pattern) | Vier |
| Codierung | D (Daten) |
| Montage-Typ | Montage an der Rückseite |
| Thread-Typ | Pg9 |
| Farbe | Silber |
| Material (Komponente) | CuZn (Kontakt) |
| Au (Auflagefläche) | |
| PA (Kontaktträger) | |
| Zink-Druckguss, vernickelt (Gehäuse) | |
| FKM (Dichtung) | |
| Abgeschirmt | ja |
| Prüfspannung | 500 V DC ±15 V DC (60 s Isolationswiderstand nach DIN EN 60512-3-1) |
| 1.4 kV AC (60 s, Spannungsfestigkeit nach DIN EN 60512-4-1) | |
| Insertion/withdrawal cycles | ≥ 100 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 85 °C |
| Gewicht | 15 g ±5 g |
Normen und Vorschriften
| Standard Bezeichnung | M12-Stecker |
|---|---|
| Normen/Vorschriften | IEC 61076-2-101 |
| Entflammbarkeit nach UL 94 | V0 |
Kabel
| Kabel-Typ | PROFINET-Eisenbahn-Anwendungen |
|---|---|
| Kabel-Art (Abkürzung) | Neun hundert sieben und dreißig |
| Signal Typ/Kategorie | PROFINET CAT5 (IEC 11801), 100 Mbit / s |
| EtherCAT®CAT5 (IEC 11801), 100 Mbit / s | |
| Kabel-Struktur | 1x4xAWG22/7; SF/TQ |
| Leiterquerschnitt | 4x 0,34 mm2 |
| AWG Signalleitung | Zwei und zwanzig |
| Leiter-Struktur signal-Linie | 7x 0,25 mm |
| Kern Durchmesser inklusive Isolierung | ca. 1,5 mm |
| Draht-Farben | weiß-blau, orange-gelb |
| Insgesamt twist | Star quad |
| Abschirmung | Kunststoff-beschichtete Aluminium-Folie, verzinntes cu-Geflechtschirm |
| Externe Mantel, Farbe | schwarz RAL 9005 |
| Außenmantel Dicke | ca. 1 mm |
| Kabel-Durchmesser D | 6,6 mm ±0,4 mm |
| Minimum bending radius fixed installation | 6 x D |
| Kabel-Gewicht | 70 kg/km |
| Außenmantel, material | PE-X |
| Material Aderisolation | Geschäumte PE |
| Leiter-material | versilberte Cu-Litzen |
| Leiter-Widerstand | ≤ 54.4 Ω/km |
| Arbeiten Kapazität | ≤ 65 pF (core-Kern) |
| ≤ 100 pF (Ader-Schirm) | |
| Wellenimpedanz | 100 Ω ±5 Ω (f = 100 MHz) |
| Near end crosstalk attenuation (WEITER) | 73 dB (bei 1 MHz) |
| 70 dB (bei 4 MHz) | |
| 65 dB (bei 10 MHz) | |
| 57 dB (31.5 MHz) | |
| 52 dB (62.5 MHz) | |
| 48 dB (bei 100 MHz) | |
| Remote-übersprechdämpfung (FEXT) | 78 dB (bei 1 MHz) |
| 77 dB (bei 4 MHz) | |
| 70 dB (bei 10 MHz) | |
| 65 dB (31.5 MHz) | |
| 56 dB (bei 62.5 MHz) | |
| 48 dB (bei 100 MHz) | |
| Dämpfung | 2 dB (bei 1 MHz) |
| 4.4 dB (bei 4 MHz) | |
| 7.4 dB (bei 10 MHz) | |
| 14 dB (31.5 MHz) | |
| 20 dB (bei 62.5 MHz) | |
| 26 dB (bei 100 MHz) | |
| Return loss (RL) | 25 dB (bei 4 MHz) |
| 30 dB (bei 10 MHz) | |
| 30 dB (31.5 MHz) | |
| 30 dB (62.5 MHz) | |
| 28 dB (bei 100 MHz) | |
| Signal Geschwindigkeit | 75 c |
| Schirmdämpfung | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Kopplungswiderstand | 200.00 mΩ/m (f ≤ 30 MHz) |
| Nennspannung, - Kabel | 300 V AC |
| Prüfspannung, Kabel | 2000 V AC (50 Hz, 5 Minuten) |
| Brandschutz in Schienenfahrzeugen | BS 6853 (Kategorie Ia, Ib, II) |
| GM/RT 2130 (Kategorie Ia, Ib, II) | |
| EN 45545 (Risiko-level HL1 - HL3) | |
| DIN 5510 (Brandschutz Stufe 1, 2, 3, 4) | |
| NF F16-101 Kategorie A1, A2, B) | |
| NF F16-101 (Klasse C/F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Risiko-level LR1 - LR4) | |
| Flamme Widerstand | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| in übereinstimmung mit ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Halogen-free | Nach EN 50267-2-1 |
| Beständigkeit gegen öl | gemäß IRM 902, 72 h bei 100 °C |
| Widerstand | Beständigkeit gegen Kraftstoffe nach IRM 903, 168 h bei 70 °C |
| Die Konzentration der Dämpfe | BS 6853 D. 8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Korrosivität von Rauch | EN 50267-2-2 geringe brandfortleitung |
| Rauch-Toxizität | BS 6853 B. 1 |
| EN 50305, 9.2 | |
| Umgebungstemperatur (Betrieb) | -50 °C ... 90 °C (Kabel, Feste Verlegung) |
| -40 °C ... 90 °C (Kabel, flexible installation) | |
| Umgebungstemperatur (Montage) | -25 °C ... 90 °C |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 4.0Sieben und zwanzig Millionen zwei hundert fünfzig tausend drei hundert dreizehneCl@ss 4.1Sieben und zwanzig Millionen zwei hundert fünfzig tausend drei hundert dreizehneCl@ss 5.0Sieben und zwanzig Millionen eins hundert drei und vierzig tausend vier hundert drei und zwanzigeCl@ss 5.1Sieben und zwanzig Millionen eins hundert drei und vierzig tausend vier hunderteCl@ss 6.0Sieben und zwanzig Millionen eins hundert drei und vierzig tausend vier hunderteCl@ss 7.0Sieben und zwanzig Millionen sechzig tausend drei hundert achteCl@ss 8.0Sieben und zwanzig Millionen sechzig tausend drei hundert achteCl@ss 9.0Sieben und zwanzig Millionen sechzig tausend drei hundert acht
UNSPSC 6.01Eins und dreißig Millionen zwei hundert eins und fünfzig tausend fünf hundert einsUNSPSC 7.0901Eins und dreißig Millionen zwei hundert eins und fünfzig tausend fünf hundert einsUNSPSC 11Eins und dreißig Millionen zwei hundert eins und fünfzig tausend fünf hundert einsUNSPSC 12.01Eins und dreißig Millionen zwei hundert eins und fünfzig tausend fünf hundert einsUNSPSC 13.2Sechs und zwanzig Millionen eins hundert eins und zwanzig tausend sechs hundert vier
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
