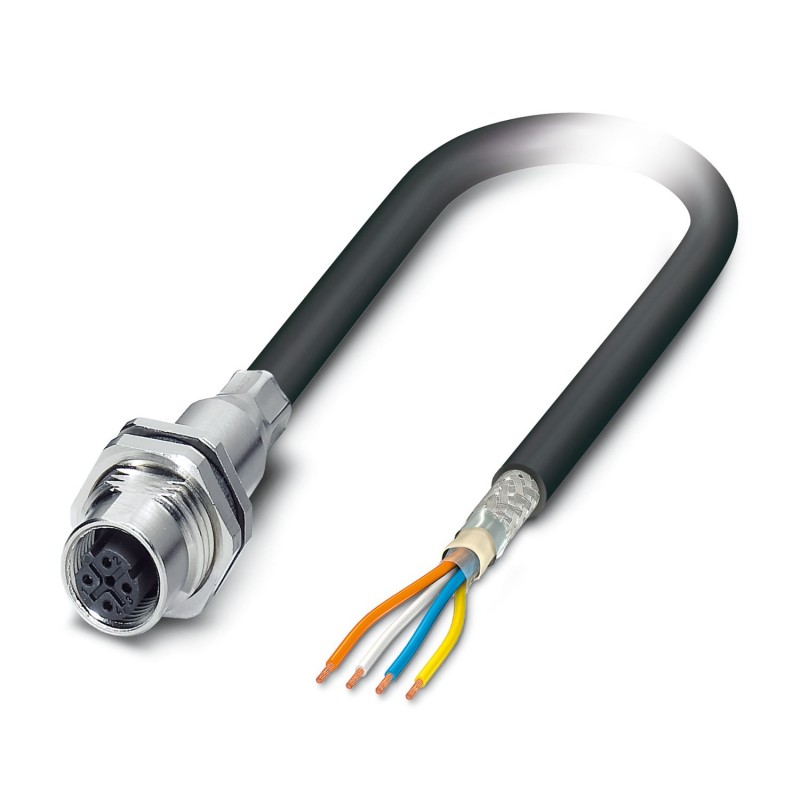

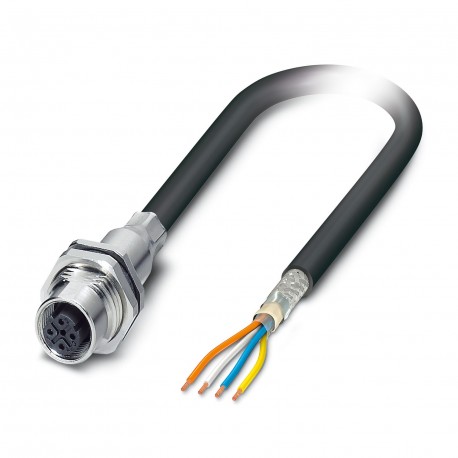

SACCBP-FSD-4CON-PG9/16,5-937SCO 1408912 PHOENIX CONTACT Cavo di rete
SACCBP-FSD-4CON-PG9/16,5-937SCO
1408912
PHOENIX_CONTACT
10
Cavo di rete
materiale d’installazione per reti di comunicazione dnt/fnt > cavo patch in rame
Connessione di dispositivi di campo
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione quattro cento otto mila nove cento dodici |
|---|---|
| Unità d'imballaggio | 1 pc |
| Quantità di ordine minimo | 10 pc |
| Nota | Made to Order (non restituibili) |
| GTIN | 4046356857383 |
| Peso per Pezzo (escluso imballaggio) | Su 1.079.000 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni quattro cento quaranta quattro mila due cento novanta |
| Paese di origine | DE (Germania) |
Dati generali
| Nota | Il cavo è 100% testati elettricamente per la continuità. |
|---|---|
| Corrente nominale a 40°C | 4 Un |
| Tensione nominale | 250 V |
| Numero di posizioni | Quattro |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801:2002) |
| Norme/regolamenti | Connettore M12 IEC 61076-2-101 |
| Categoria di sovratensione | II |
| Grado di inquinamento | Tre |
Caratteristiche testa 1
| Tipo di testa | Filo-presa di tipo dritto M12 SPEEDCON / IP65 |
|---|---|
| No. di posizioni (pin)del modello | Quattro |
| Codifica | D (Dati) |
| Tipo di montaggio | Montaggio posteriore |
| Tipo filettatura | Pg9 |
| Colore | argento |
| Materiale (componente) | CuZn (Contatto) |
| Au (superficie di Contatto) | |
| PA (Contatto vettori) | |
| In pressogetto di zinco, nichelato (Custodia) | |
| FKM (Sigillo) | |
| Schermato | sì |
| Tensione di prova | 500 V DC ±15 V DC (per 60 s, resistenza di isolamento secondo norma DIN EN 60512-3-1) |
| 1.4 kV AC (per 60 s, rigidità dielettrica secondo DIN EN 60512-4-1) | |
| Inserimento/estrazione cicli | ≥ 100 |
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C |
| Peso | 15 g ±5 g |
Norme e Regolamenti
| Designazione Standard | Connettore M12 |
|---|---|
| Norme/regolamenti | IEC 61076-2-101 |
| Classe di infiammabilità secondo UL 94 | V0 |
Cavo
| Tipo di cavo | PROFINET applicazioni ferroviarie |
|---|---|
| Tipo cavo (sigla) | Nove cento trenta sette |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 Mbps |
| EtherCAT®CAT5 (IEC 11801), 100 Mbps | |
| Cavo di struttura | 1x4xAWG22/7; SF/CT |
| Sezione conduttore | 4x 0,34 mm2 |
| Linea segnale AWG | Venti due |
| Direttore della struttura di linea di segnale | 7x 0,25 mm |
| Diametro del nucleo, compreso isolamento | ca. 1.5 mm |
| I colori dei fili | bianco-blu, giallo-arancio |
| Nel complesso twist | Star quad |
| Schermatura | Di plastica rivestita con un foglio di alluminio, schermo a treccia in rame stagnato |
| Guaina esterna, colore | nero RAL 9005 |
| La guaina esterna di spessore | ca. 1 mm |
| Cavo esterno diametro D | 6.6 mm ±0,4 mm |
| Minimo raggio di curvatura posa fissa | 6 x D |
| Peso del cavo | 70 kg/km |
| La guaina esterna, materiale | PE-X |
| Il materiale di isolamento del conduttore | La schiuma di PE |
| Materiale del conduttore | argento placcato in Cu fili litz |
| Resistenza del conduttore | ≤ 54.4 Ω/km |
| Di lavoro capacità | ≤ 65 pF (core-core) |
| ≤ 100 pF (core-schermo) | |
| Impedenza d'onda | 100 Ω ±5 Ω (f = 100 MHz) |
| Verso la fine diafonia (NEXT) | 73 dB (a 1 MHz) |
| 70 dB (a 4 MHz) | |
| 65 dB (a 10 MHz) | |
| 57 dB (a 31.5 MHz) | |
| 52 dB (a 62,5 MHz) | |
| 48 dB (a 100 MHz) | |
| Remoto diafonia (FEXT) | 78 dB (a 1 MHz) |
| 77 dB (a 4 MHz) | |
| 70 dB (a 10 MHz) | |
| 65 dB (a 31.5 MHz) | |
| 56 dB (a 62,5 MHz) | |
| 48 dB (a 100 MHz) | |
| Attenuazione | 2 dB (a 1 MHz) |
| 4.4 dB (a 4 MHz) | |
| 7.4 dB (a 10 MHz) | |
| 14 dB (a 31.5 MHz) | |
| 20 dB (a 62,5 MHz) | |
| 26 dB (a 100 MHz) | |
| Perdita di ritorno (RL) | 25 dB (a 4 MHz) |
| 30 dB (a 10 MHz) | |
| 30 dB (a 31.5 MHz) | |
| 30 dB (a 62,5 MHz) | |
| 28 dB (a 100 MHz) | |
| Il segnale di velocità | 75 c |
| Scudo di attenuazione | 40 dB (a 30 MHz ≤ f ≤ 100 MHz) |
| Accoppiamento a resistenza | 200.00 mΩ/m (f ≤ 30 MHz) |
| Tensione nominale, tv via cavo | 300 V AC |
| Tensione di prova, tv via cavo | 2000 V AC (50 Hz, 5 minuti) |
| Protezione antincendio in veicoli ferroviari | BS 6853 (Categoria Ia, Ib, II) |
| GM/RT 2130 (Categoria Ia, Ib, II) | |
| EN 45545 (livello di Rischio HL1 - HL3) | |
| DIN 5510 (protezione Antincendio di livello 1, 2, 3, 4) | |
| NF F16-101 (Categoria A1, A2, B) | |
| NF F16-101 (Classe C/F0) | |
| NFPA 130 | |
| UNI CEI 11170 (livello di Rischio LR1 - LR4) | |
| Resistenza alla fiamma | EN 60332-1-2 |
| EN 50266 | |
| IT 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| in conformità con ISO 6722-1 5.22 (ONU ECE-R 118.01) | |
| Senza alogeni | Secondo EN 50267-2-1 |
| Resistenza all'olio | secondo IRM 902, 72 h a 100 °C |
| Altre resistenza | Resistenza ai carburanti secondo IRM 903, 168 ore a 70 °C |
| La concentrazione di fumi | BS 6853 D. 8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Corrosività dei fumi | EN 50267-2-2 |
| Tossicità dei fumi | BS 6853 B. 1 |
| EN 50305, 9.2 | |
| Temperatura ambiente (esercizio) | -50 °C ... 90 °C (cavi, posa fissa) |
| -40 °C ... 90 °C (cavi, installazione flessibile) | |
| Temperatura ambiente (installazione) | -25 °C ... 90 °C |
Ambientale Di Conformità Del Prodotto
| REACh SVHC | Piombo 7439-92-1 |
|---|---|
| Cina RoHS | Ecologico Il Periodo Di Utilizzo = 50 |
| Per i dettagli sulle sostanze pericolose vai alla scheda “Download”, Categoria “dichiarazione del Produttore” |
Classificazioni
eCl@ss 4.0Venti sette millioni due cento cinquanta mila tre cento tredicieCl@ss 4.1Venti sette millioni due cento cinquanta mila tre cento tredicieCl@ss 5.0Venti sette millioni cento quaranta tré mila quattro cento venti tréeCl@ss 5.1Venti sette millioni cento quaranta tré mila quattro centoeCl@ss 6.0Venti sette millioni cento quaranta tré mila quattro centoeCl@ss 7.0Venti sette millioni sessanta mila tre cento ottoeCl@ss 8.0Venti sette millioni sessanta mila tre cento ottoeCl@ss 9.0Venti sette millioni sessanta mila tre cento otto
UNSPSC 6.01Trenta un millione due cento cinquanta un mille cinque cento unoUNSPSC 7.0901Trenta un millione due cento cinquanta un mille cinque cento unoUNSPSC 11Trenta un millione due cento cinquanta un mille cinque cento unoUNSPSC 12.01Trenta un millione due cento cinquanta un mille cinque cento unoUNSPSC 13.2Venti sei millioni cento venti un mille sei cento quattro
