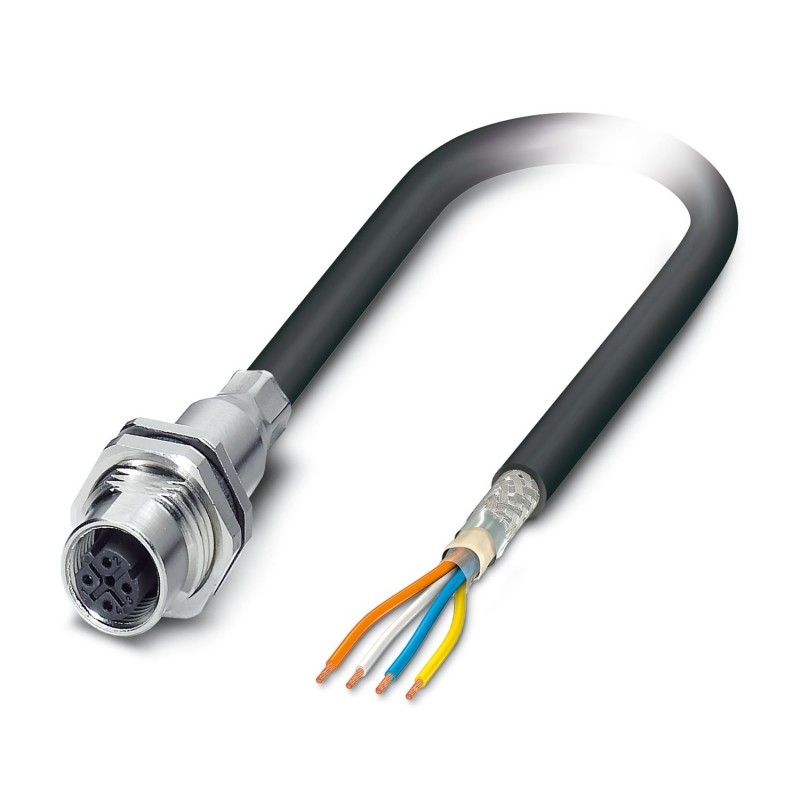

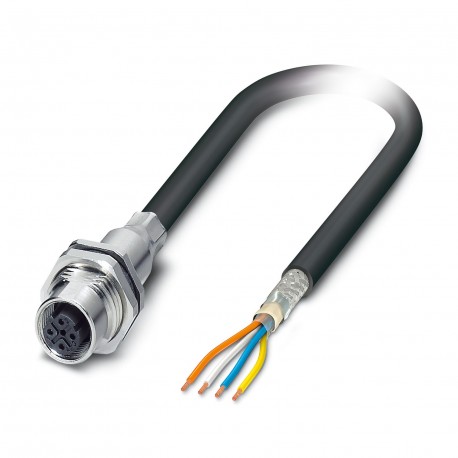

SACCBP-FSD-4CON-PG9/16,5-937SCO 1408912 PHOENIX CONTACT Câble réseau
SACCBP-FSD-4CON-PG9/16,5-937SCO
1408912
PHOENIX_CONTACT
10
Câble réseau
Montage de connecteur enfichable incorp.
Connecteur affleurant, PROFINET CAT5, 4 positions, PE-X, noir RAL 9005, blindé, ligne de bus, Produit testé selon les spécifications du client/application ferroviaire
Installation de réseaux de communication > Câble de brassage cuivre
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre cent huit mille neuf cent douze |
|---|---|
| Unité d'emballage | 1 pc |
| Quantité d'ordre Minimum | 10 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4046356857383 |
| Poids par Pièce (hors emballage) | De 1 079.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million quatre cent quarante quatre mille deux cent quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Données générales
| Note | Le câble est de 100% testés électriquement pour la continuité. |
|---|---|
| Courant nominal à 40°C | 4 Un |
| Tension nominale | 250 V |
| Nombre de postes | Quatre |
| Type de Signal/catégorie | PROFINET CAT5 (IEC 11801:2002) |
| Normes/règlements | M12 connecteur IEC 61076-2-101 |
| Catégorie de surtension | II |
| Degré de pollution | Trois |
Caractéristiques de la tête 1
| Type de tête | Flush-type de douille droite M12 SPEEDCON / IP65 |
|---|---|
| Pas de. des postes (connecteur à broches modèle) | Quatre |
| Codage | D (Data) |
| Type de montage | Montage arrière |
| Type de filetage | Pg9 |
| Couleur | argent |
| Matériel (composant) | CuZn (Contact) |
| Ua (surface de Contact) | |
| PA (Contact avec les transporteurs) | |
| Zinc moulé sous pression, nickelé (Logement) | |
| FKM (Sceau) | |
| Blindé | oui |
| Tension d'essai | 500 V DC ±15 V DC (pour 60 s, la résistance d'isolation selon DIN EN 60512-3-1) |
| 1.4 kV AC (pour 60 s, rigidité diélectrique selon la norme DIN EN 60512-4-1) | |
| Insertion/retrait des cycles | ≥ 100 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Poids | 15 g ±5 g |
Les normes et les Règlements
| Désignation Standard | Connecteur M12 |
|---|---|
| Normes/règlements | CEI 61076-2-101 |
| L'indice d'inflammabilité selon UL 94 | V0 |
Câble
| Type de câble | PROFINET applications ferroviaires |
|---|---|
| Type de câble (abréviation) | Neuf cent trente sept |
| Type de Signal/catégorie | PROFINET CAT5 (CEI 11801), 100 Mbit / s |
| EtherCAT®CAT5 (CEI 11801), 100 Mbit / s | |
| Structure du câble | 1x4xAWG22/7; SF/TQ |
| Chef de la section transversale | 4x 0,34 mm2 |
| AWG ligne de signal | Vingt deux |
| Chef d'orchestre de la structure de la ligne de signal | 7 x 0.25 mm |
| Le diamètre du coeur, y compris l'isolation | env. 1,5 mm |
| Couleurs de fils | blanc-bleu, jaune-orange |
| Ensemble twist | Star quad |
| Blindage | Plastique revêtu de papier d'aluminium, de cuivre étamé de bouclier tressé |
| La gaine externe, couleur | noir RAL 9005 |
| L'épaisseur de la gaine extérieure | env. 1 mm |
| Câble externe diamètre D | 6.6 mm ±0,4 mm |
| Rayon de courbure minimal, pose fixe | 6 x D |
| Poids du câble | 70 kg/km |
| Gaine extérieure, matériau | PE-X |
| Matériel isolation du conducteur | Mousse de PE |
| Chef d'orchestre matériel | plaqué argent Cu fils de litz |
| Résistance d'un conducteur | ≤ 54.4 Ω/km |
| Capacité de travail | ≤ 65 pF (core-core) |
| ≤ 100 pF (core-bouclier) | |
| Impédance d'onde | 100 Ω ±5 Ω (f = 100 MHz) |
| Près de la fin de l'atténuation de la diaphonie (NEXT) | 73 dB (à 1 MHz) |
| 70 dB (à 4 MHz) | |
| 65 dB (à 10 MHz) | |
| 57 dB (à 31,5 MHz) | |
| 52 dB (à 62,5 MHz) | |
| 48 dB (à 100 MHz) | |
| Distance atténuation de la diaphonie (FEXT) | 78 dB (à 1 MHz) |
| 77 dB (à 4 MHz) | |
| 70 dB (à 10 MHz) | |
| 65 dB (à 31,5 MHz) | |
| 56 dB (à 62,5 MHz) | |
| 48 dB (à 100 MHz) | |
| Atténuation | 2 dB (à 1 MHz) |
| 4.4 dB (à 4 MHz) | |
| 7.4 dB (à 10 MHz) | |
| 14 dB (à 31,5 MHz) | |
| 20 dB (à 62,5 MHz) | |
| 26 dB (à 100 MHz) | |
| Perte de retour (RL) | 25 dB (à 4 MHz) |
| 30 dB (à 10 MHz) | |
| 30 dB (à 31,5 MHz) | |
| 30 dB (à 62,5 MHz) | |
| 28 dB (à 100 MHz) | |
| Signal de vitesse | 75 c |
| Bouclier d'atténuation | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| La résistance de couplage | 200.00 mΩ/m (f ≤ 30 MHz) |
| Tension nominale d'alimentation, câble | 300 V AC |
| Test de la tension du câble, | 2000 V CA (50 Hz, 5 minutes) |
| Protection contre les incendies dans les véhicules ferroviaires | BS 6853 (Catégorie Ia, Ib, II) |
| GM/RT 2130 (Catégorie Ia, Ib, II) | |
| EN 45545 (niveau de Risque HL1 - certification hl3) | |
| DIN 5510 (protection Incendie niveau 1, 2, 3, 4) | |
| NF F16-101 (Catégorie A1, A2, B) | |
| NF F16-101 (Classe C/F0) | |
| NFPA 130 | |
| UNI CEI 11170 (niveau de Risque LR1 - LR4) | |
| Résistance à la flamme | EN 60332-1-2 |
| EN 50266 | |
| FR 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| conformément à la norme ISO 6722-1 5.22 (nations UNIES ECE-R 118.01) | |
| Sans halogène | Selon EN 50267-2-1 |
| Résistance à l'huile | selon IRM 902, 72 h à 100 °C |
| La résistance des autres | Résistance aux carburants selon IRM 903, 168 h à 70 °C |
| La Concentration de fumées | BS 6853 D. 8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| La corrosivité des fumées | EN 50267-2-2 |
| La toxicité des fumées | BS 6853 B. 1 |
| EN 50305, 9.2 | |
| Température ambiante (fonctionnement) | -50 °C ... 90 °C (câble, pose fixe) |
| -40 °C ... 90 °C (câble, installation flexible) | |
| Température ambiante (à l'installation) | -25 °C ... 90 °C |
L'Environnement De La Conformité Des Produits
| REACh SVHC | Plomb 7439-92-1 |
|---|---|
| La Chine RoHS | Respectueux De L'Environnement L'Utilisation De La Période = 50 |
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
eCl@ss 4.0Vingt sept million deux cent cinquante mille trois cent treizeeCl@ss 4.1Vingt sept million deux cent cinquante mille trois cent treizeeCl@ss 5.0Vingt sept million cents quarante trois mille quatre cent vingt troiseCl@ss 5.1Vingt sept million cents quarante trois mille quatre centeCl@ss 6.0Vingt sept million cents quarante trois mille quatre centeCl@ss 7.0Vingt sept million soixante mille trois cent huiteCl@ss 8.0Vingt sept million soixante mille trois cent huiteCl@ss 9.0Vingt sept million soixante mille trois cent huit
UNSPSC 6.01Trente et une million deux cent cinquante et une mille cinq cent unUNSPSC 7.0901Trente et une million deux cent cinquante et une mille cinq cent unUNSPSC 11Trente et une million deux cent cinquante et une mille cinq cent unUNSPSC 12.01Trente et une million deux cent cinquante et une mille cinq cent unUNSPSC 13.2Vingt six million cents vingt et une mille six cent quatre
