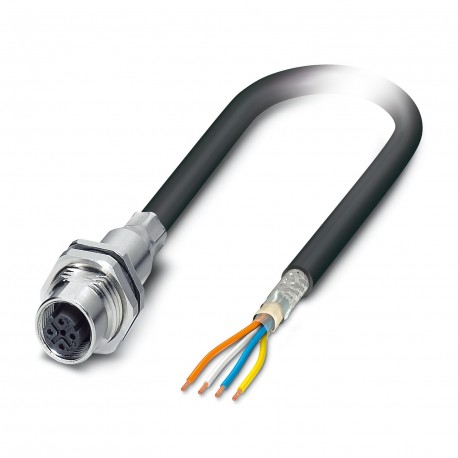

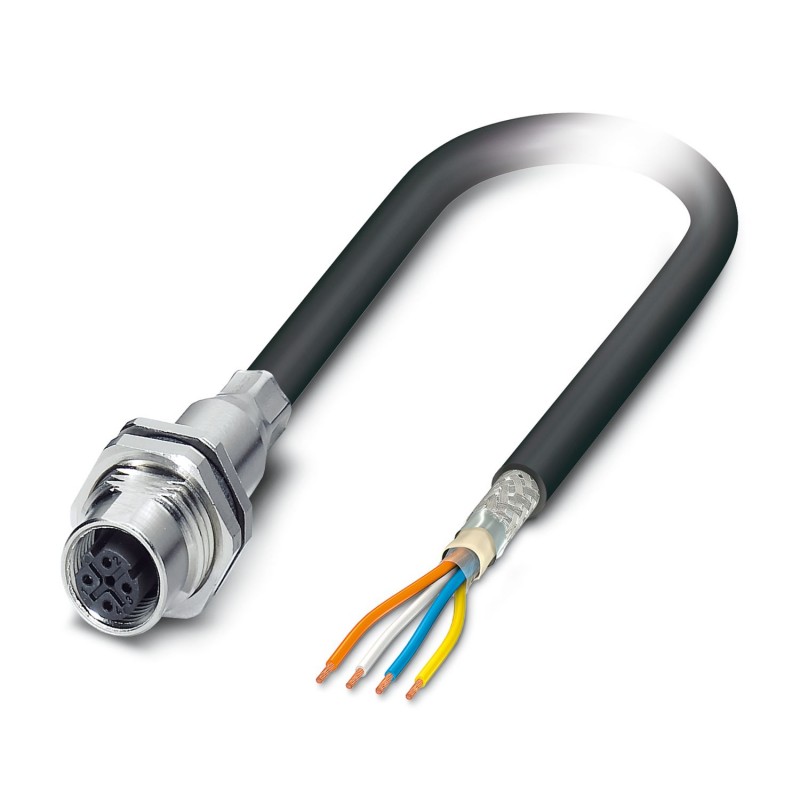

SACCBP-FSD-4CON-PG9/16,5-937SCO 1408912 PHOENIX CONTACT Сетевой кабель
SACCBP-FSD-4CON-PG9/16,5-937SCO
1408912
PHOENIX_CONTACT
10
Сетевой кабель
Штекерный разъем монтажный комплект.
Разъем скрытого типа, PROFINET CAT5, 4-контактный, PE-X, черный RAL 9005, экранированный, Линия шины, Продукт протестирован в соответствии со спецификацией заказчика/применение на шинах
Системы передачи данных и телекоммуникационные системы > Патч-корд медный (витая пара)
Подключение полевых устройств
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами PHOENIX_CONTACT
Best sellers
▲Описание
▲Основные Коммерческие Данные
| Orderkey | Один миллион четыреста восемь тысяч девятьсот двенадцать |
|---|---|
| Единица упаковки | 1 ПК |
| Минимальный объем заказа | 10 ПК |
| Примечание | Сделанный на заказ (невозвратные). |
| ГНТП | 4046356857383 |
| Вес / шт. (без упаковки) | 1,079.000 г |
| Таможенно-тарифное количество | Восемьдесят пять миллионов четыреста сорок четыре тысячи двести девяносто |
| Страна происхождения | De (Германия) |
Общие сведения
| Примечание | Кабель 100% электрически испытанное для сохранения преемственности. |
|---|---|
| Номинальный ток при 40°C | 4 а |
| Номинальное напряжение | 250 в |
| Количество позиций | Четыре |
| Категория тип сигнала/ | ПРОТОКОЛ PROFINET КАБЕЛЬ CAT5 (МЭК 11801:2002) |
| Стандартов/регламентов | Разъем M12 МЭК 61076-2-101 |
| Категория перенапряжения | Второй |
| Степень загрязнения | Три |
Характеристики Глава 1
| Тип головки | Флеш-типа, разъем, прямой М12 SPEEDCON / IP65 Сид |
|---|---|
| Нет. позиций (картиной pin разъем) | Четыре |
| Кодирование | D (Данные) |
| Тип установки | Заднее крепление |
| Тип резьбы | Pg9 |
| Цвет | серебро |
| Материал (компонент) | CuZn (Контакт) |
| АУ (контактной поверхности) | |
| ПА (контакты перевозчиков) | |
| Цинк умереть-литой, никелированная (жилье) | |
| ФПМ (уплотнения) | |
| Экранированный | да |
| Испытательное напряжение | 500 В постоянного тока ±15 В постоянного тока (в течение 60 с, сопротивление изоляции в соответствии с En 60512-3-1) |
| 1.4 кв переменного тока (в течение 60 с, диэлектрическая прочность в соответствии с En 60512-4-1) | |
| Циклы ввода/вывода | ≥ 100 |
| Температура окружающей среды (эксплуатация) | ОТ -40 °C ... 85 °С |
| Вес | 15 г ±5 г |
Стандартов и правил
| Стандартное обозначение | Разъем M12 |
|---|---|
| Стандартов/регламентов | 61076-2-101 МЭК |
| Номинальность воспламеняемости согласно ul 94 | Версия v0 |
Кабель
| Тип кабеля | Железнодорожные применения сети Profinet |
|---|---|
| Тип кабеля (аббревиатура) | Девятьсот тридцать семь |
| Категория тип сигнала/ | Протокол Profinet кабель CAT5 (МЭК 11801), 100 Мбит / с |
| EtherCAT-модуль®Кабель CAT5 (МЭК 11801), 100 Мбит / с | |
| Структура кабеля | 1x4xAWG22/7; СФ/ТКВ |
| Поперечное сечение проводника | 4х 0,34 мм2 |
| Линию AWG сигнала | Двадцать два |
| Структура проводника сигнальной линии | 7х 0,25 мм |
| Диаметр сердечника, включая изоляцию | ок. 1.5 мм |
| Цвета проводов | бело-голубые, оранжево-желтый |
| В целом поворот | Звезда квад |
| Экранирование | Покрытая пластмассой алюминиевая фольга, луженая медная экранирующая оплетка |
| Внешняя оболочка, цвет | черный RAL 9005 |
| Толщина наружной оболочки | ок. 1 мм |
| Внешний диаметр кабеля Д | 6.6 мм ±0,4 мм |
| Минимальный радиус изгиба, стационарная установка | 6 х D |
| Вес кабеля | 70 кг/км |
| Внешняя оболочка, материал | ПЭ-Х |
| Материал изоляции проводников | Пенят PE |
| Материал проводника | посеребренные КР многожильные провода |
| Сопротивление проводника | ≤ 54.4 Ω/км |
| Рабочая емкость | ≤ 65 ПФ (ядро-ядро) |
| ≤ 100 пФ (базовый щит) | |
| Волнового сопротивления | 100 Ω ±5 Ω (Ф = 100 МГц) |
| Возле конца затухания перекрестных помех (рядом) | 73 дБ (при 1 МГц) |
| 70 дБ (на 4 МГц) | |
| 65 дБ (на 10 МГц) | |
| 57 дБ (в 31.5 МГц) | |
| 52 дБ (в 62,5 МГц) | |
| 48 дБ (на 100 МГц) | |
| Затухание дистанционное перекрестные помехи (fext по) | 78 дБ (при 1 МГц) |
| 77 дБ (на 4 МГц) | |
| 70 дБ (на 10 МГц) | |
| 65 дБ (в 31.5 МГц) | |
| 56 дБ (на 62.5 МГц) | |
| 48 дБ (на 100 МГц) | |
| Затухание | 2 дБ (при 1 МГц) |
| 4.4 дБ (на 4 МГц) | |
| 7.4 дБ (на 10 МГц) | |
| 14 дБ (в 31.5 МГц) | |
| 20 дБ (в 62,5 МГц) | |
| 26 дБ (на 100 МГц) | |
| Возвратных потерь (RL) | 25 дБ (на 4 МГц) |
| 30 дБ (на 10 МГц) | |
| 30 дБ (в 31.5 МГц) | |
| 30 дБ (в 62,5 МГц) | |
| 28 дБ (на 100 МГц) | |
| Скорость сигнала | 75 ° с |
| Щит амортизации | 40 дБ (30 МГц ≤ Ф ≤ 100 МГц) |
| Сопротивление связи | 200.00 мω/м (с F ≤ 30 МГц) |
| Номинальное напряжение, кабель | 300 В AC |
| Тестовое напряжение, кабель | 2000 В переменного тока (50 Гц, 5 минут) |
| Пожарная охрана в железнодорожный транспорт | БС 6853 (категория IA, ІВ, II в) |
| ГМ/РТ 2130 (категория Іа, ІВ, II в) | |
| АН 45545 (уровень риска ХЛ1 - ХЛ3) | |
| Стандарту DIN 5510 (защита от огня Уровень 1, 2, 3, 4) | |
| НФ ф16-101 (категории А1, А2, Б) | |
| НФ ф16-101 (класс c/Ф0) | |
| Стандарт nfpa 130 | |
| Уни ЦЕИ 11170 (уровень риска ЛР1 - ЛР4) | |
| Сопротивление пламени | В En 60332-1-2 |
| АН 50266 | |
| АН 60332-3-25 | |
| С32-070 НФ, 2.1 | |
| С32-070 НФ, 2.2 | |
| УЛ 1685, 12 (СТ4) | |
| в соответствии со стандартом ISO 6722-1 5.22 (ЕЭК ООН Р 118.01) | |
| Галоид-свободный | В соответствии с En 50267-2-1 |
| Сопротивление к маслу | по данным службы IRM 902, 72 ч при 100 °C |
| Другие сопротивления | Сопротивление топлив по технологии IRM 903, 168 ч при температуре 70 °C |
| Концентрация паров | БС 6853 д. 8.7 |
| С En 61034-2 | |
| УЛ 1685, 12 (СТ4) | |
| Перегара въедливость | В En 50267-2-2 |
| Перегара токсичности | Б. 6853 БС 1 |
| В En 50305, 9.2 | |
| Температура окружающей среды (эксплуатация) | -50 °С ... 90 °C (кабельный, фиксированная установка) |
| От -40 °C ... 90 °C (кабельный, гибкая установка) | |
| Температура окружающей среды (установки) | ОТ -25 °C ... 90 °С |
Соблюдение Экологических Продуктов
| Достигаемость svhc | Свинец 7439-92-1 |
|---|---|
| RoHS Китая | Экологически Чистый Срок Использования = 50 |
| Дополнительные сведения об опасных веществах перейти на вкладку “Загрузки”, категории “заявление изготовителя” |
Классификации
ЭСЛ@СС 4.0Двадцать семь миллионов двести пятьдесят тысяч триста тринадцатьЭСЛ@СС 4.1Двадцать семь миллионов двести пятьдесят тысяч триста тринадцатьЭСЛ@СС 5.0Двадцать семь миллионов сто сорок три тысячи четыреста двадцать триЭСЛ@СС 5.1Двадцать семь миллионов сто сорок три тысячи четырестаЭСЛ@СС 6.0Двадцать семь миллионов сто сорок три тысячи четырестаЭСЛ@СС 7.0Двадцать семь миллионов шестьдесят тысяч триста восемьЭСЛ@СС 8.0Двадцать семь миллионов шестьдесят тысяч триста восемьЭСЛ@СС 9.0Двадцать семь миллионов шестьдесят тысяч триста восемь
СКТУООН 6.01Тридцать один миллион двести пятьдесят одна тысяча пятьсот одинСКТУООН 7.0901Тридцать один миллион двести пятьдесят одна тысяча пятьсот одинСКТУООН 11Тридцать один миллион двести пятьдесят одна тысяча пятьсот одинСКТУООН 12.01Тридцать один миллион двести пятьдесят одна тысяча пятьсот одинСКТУООН 13.2Двадцать шесть миллионов сто двадцать одна тысяча шестьсот четыре
