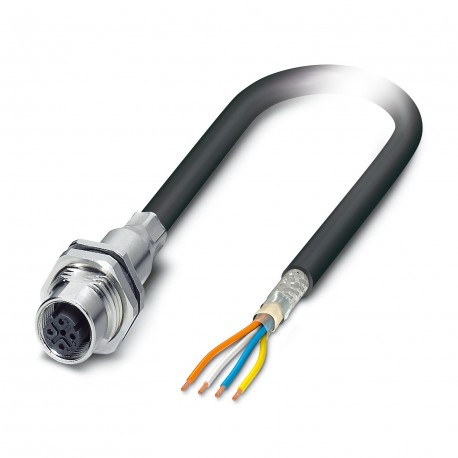

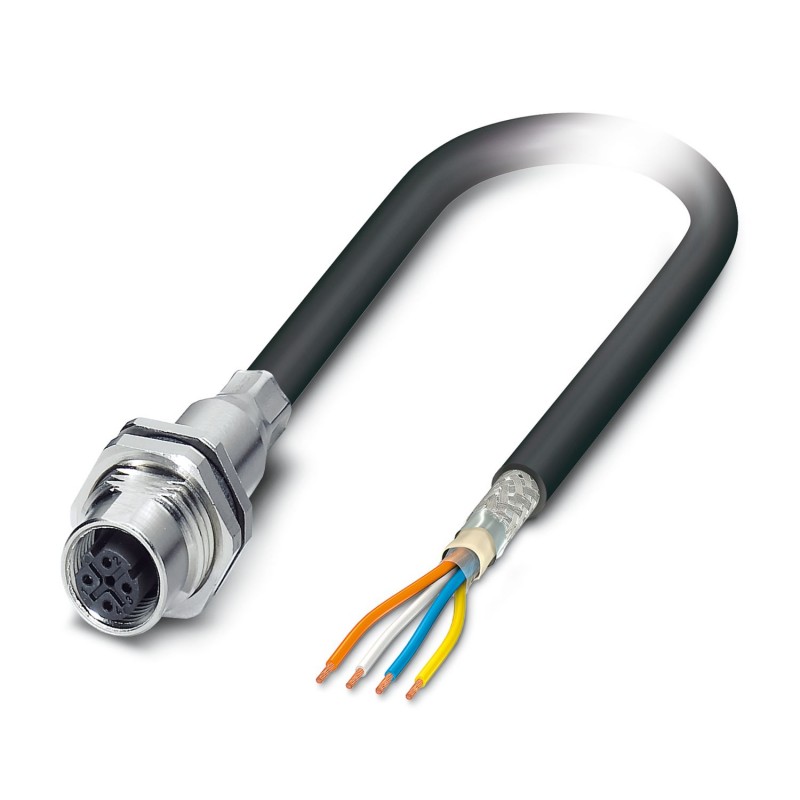

SACCBP-FSD-4CON-PG9/16,5-937SCO 1408912 PHOENIX CONTACT Cabo de rede
SACCBP-FSD-4CON-PG9/16,5-937SCO
1408912
PHOENIX_CONTACT
10
Cabo de rede
Conector plug-in montagem incorp.
Conector de montagem embutida, PROFINET CAT5, 4 polos, PE-X, preto RAL 9005, blindado, linha de barramento, item testado de acordo com as especificações do cliente/aplicação ferroviária
Material de instalação de redes de telecomunicações DNT / FNT > Cabo de conexão de cobre
Conexão de dispositivos de campo
Produto novo em sua embalagem original com todas as garantias e certificações de PHOENIX_CONTACT
Best sellers
▲Mais informação
▲Chave De Dados Comerciais
| Orderkey | Um milhão, quatrocentos e oito mil novecentos e doze |
|---|---|
| Embalagem da unidade | 1 pc |
| Quantidade de ordem mínima | 10 pc |
| Nota | Feita por Encomenda (sem devolução) |
| GTIN | Quatro trilhões de quarenta e seis bilhões, trezentos e cinqüenta e seis milhões oitocentos e cinqüenta e sete mil trezentos e oitenta e três |
| Peso por Peça (excluindo embalagem) | 1,079.000 g |
| Personalizado número de tarifação | Oitenta e cinco milhões e quatrocentos quarenta e quatro mil duzentos e noventa |
| País de origem | DE (Alemanha) |
Dados gerais
| Nota | O cabo é 100% testado eletricamente para a continuidade. |
|---|---|
| Corrente nominal a 40°C | 4 Uma |
| Tensão nominal | 250 V |
| Número de posições | Quatro |
| Tipo de sinal/categoria | PROFINET CAT5 (IEC 11801:2002) |
| Normas/regulamentos | M12 conector IEC 61076-2-101 |
| Categoria de sobretensão | II |
| Grau de poluição | Três |
Características do cabeçote 1
| Tipo de cabeça | Flush-tipo de soquete reta M12 SPEEDCON / IP65 |
|---|---|
| Não. de posições (pin conector padrão) | Quatro |
| Codificação | D (Dados) |
| Tipo de montagem | Montagem na parte traseira |
| Tipo de rosca | Pg9 |
| Cor | prata |
| Material (componente) | CuZn (Contato) |
| Au (superfície de Contato) | |
| PA (entre em Contato com transportadoras) | |
| Zinco fundido, niquelado (Habitação) | |
| FKM (Selo) | |
| Blindado | sim |
| Tensão de teste | 500 V DC ±15 V DC (durante 60 s, resistência de isolamento de acordo com a norma DIN EN 60512-3-1) |
| 1.4 kV CA (por 60 s, rigidez dielétrica de acordo com a norma DIN EN 60512-4-1) | |
| Inserção/retirada de ciclos de | ≥ 100 |
| Temperatura ambiente (operação) | -40 °C ... 85 °C |
| Peso | 15 g ±5 g |
Normas e Regulamentos
| Designação padrão | Conector M12 |
|---|---|
| Normas/regulamentos | IEC 61076-2-101 |
| Classificação de inflamabilidade de acordo com UL 94 | V0 |
Cabo
| Tipo do cabo | PROFINET aplicações ferroviárias |
|---|---|
| Tipo de cabo (abreviatura) | Novecentos e trinta e sete |
| Tipo de sinal/categoria | PROFINET CAT5 (IEC 11801), 100 Mbps |
| EtherCAT®CAT5 (IEC 11801), 100 Mbps | |
| Estrutura de cabo | 1x4xAWG22/7; SF/CP |
| Condutor de seção transversal | 4x de 0,34 mm2 |
| AWG linha de sinal | Vinte e dois |
| Condutor estrutura de linha de sinal | 7x de 0,25 mm |
| Diâmetro de núcleo, incluindo isolamento | aprox. 1,5 mm |
| Cor dos fios | branco-azul, laranja, amarelo |
| No geral torção | Star quad |
| Blindagem | Revestido com folha de alumínio, de cobre estanhado trançado escudo |
| Bainha externa, cor | preto RAL 9005 |
| A bainha exterior de espessura | aprox. 1 mm |
| Cabo externo diâmetro D | 6.6 mm ±0,4 mm |
| Raio de curvatura mínimo, de uma instalação fixa | 6 x D |
| Peso do cabo | 70 kg/km |
| A bainha exterior, material | PE-X |
| O Material de isolamento condutor | Espuma de PE |
| Condutor de material | silver-plated Cu litz fios |
| Resistência do condutor | ≤ 54.4 Ω/km |
| Trabalho de capacitância | ≤ 65 pF (core-core) |
| ≤ 100 pF (core-shield) | |
| Impedância de onda | 100 Ω ±5 Ω (f = 100 MHz) |
| Perto do fim atenuação de diafonia (PRÓXIMO) | 73 dB (com 1 MHz) |
| 70 dB (a 4 MHz) | |
| 65 dB (10 MHz) | |
| 57 dB (31.5 MHz) | |
| 52 dB (62.5 MHz) | |
| 48 dB (100 MHz) | |
| Remoto atenuação de diafonia (FEXT) | 78 dB (com 1 MHz) |
| 77 dB (a 4 MHz) | |
| 70 dB (10 MHz) | |
| 65 dB (31.5 MHz) | |
| 56 dB (62.5 MHz) | |
| 48 dB (100 MHz) | |
| Atenuação | 2 dB (com 1 MHz) |
| 4.4 dB (a 4 MHz) | |
| 7.4 dB (10 MHz) | |
| 14 dB (31.5 MHz) | |
| 20 dB (62.5 MHz) | |
| 26 dB (100 MHz) | |
| Perda de retorno (RL) | 25 dB (a 4 MHz) |
| 30 dB (10 MHz) | |
| 30 dB (31.5 MHz) | |
| 30 dB (62.5 MHz) | |
| 28 dB (em 100 MHz) | |
| Velocidade de sinal | 75 c |
| Escudo de atenuação | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Acoplamento resistência | 200.00 mΩ/m (f ≤ 30 MHz) |
| Tensão Nominal de cabo, | 300 V AC |
| Tensão de teste de cabo, | 2000 V AC (50 Hz, 5 minutos) |
| Proteção contra incêndio em veículos ferroviários | BS 6853 (Categoria Ia, Ib, II) |
| GM/RT 2130 (Categoria Ia, Ib, II) | |
| PT 45545 (nível de Risco HL1 - HL3) | |
| DIN 5510 (proteção contra Incêndio de nível 1, 2, 3, 4) | |
| NF F16-101 (Categoria A1, A2, B) | |
| NF F16-101 (Classe C/F0) | |
| NFPA 130 | |
| UNI CEI 11170 (nível de Risco LR1 - LR4) | |
| A resistência à chama | EN 60332-1-2 |
| EN 50266 | |
| PT 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| em conformidade com a norma ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Halogênio-livre | De acordo com a EN 50267-2-1 |
| Resistência ao óleo | de acordo com o IRM 902, 72 h a 100 °C |
| Outra resistência | Resistência a combustíveis de acordo com o IRM 903, 168 h a 70 °C |
| A concentração de vapores | BS 6853 D. 8.7 |
| PT 61034-2 | |
| UL 1685, 12 (FT4) | |
| Fumaça de corrosividade | PT 50267-2-2 |
| Toxicidade Fume | BS 6853 B. 1 |
| PT 50305, 9.2 | |
| Temperatura ambiente (operação) | -50 °C A 90 °C (cabo, instalação fixa) |
| -40 °C A 90 °C (cabo flexível de instalação) | |
| Temperatura ambiente (instalação) | -25 °C A 90 °C |
Ambiental De Conformidade Do Produto
| Alcançar SVHC | Levar 7439-92-1 |
|---|---|
| China RoHS | Ambientalmente Amigável Período De Utilização = 50 |
| Para obter detalhes sobre substâncias perigosas vá para a aba "Downloads", Categoria "declaração do Fabricante" |
Classificações
eCl@ss 4.0Vinte e sete milhões duzentos e cinquenta mil trezentos e trezeeCl@ss 4.1Vinte e sete milhões duzentos e cinquenta mil trezentos e trezeeCl@ss 5.0Vinte e sete milhões cento e quarenta e três mil quatrocentos e vinte e trêseCl@ss 5.1Vinte e sete milhões cento e quarenta e três mil, quatrocentoseCl@ss 6.0Vinte e sete milhões cento e quarenta e três mil, quatrocentoseCl@ss 7.0Vinte e sete milhões, sessenta mil, trezentos e oitoeCl@ss 8.0Vinte e sete milhões, sessenta mil, trezentos e oitoeCl@ss 9.0Vinte e sete milhões, sessenta mil, trezentos e oito
UNSPSC 6.01Trinta e um milhões duzentos e cinquenta mil e quinhentas umUNSPSC 7.0901Trinta e um milhões duzentos e cinquenta mil e quinhentas umUNSPSC 11Trinta e um milhões duzentos e cinquenta mil e quinhentas um12.01 UNSPSCTrinta e um milhões duzentos e cinquenta mil e quinhentas um13.2 UNSPSCVinte e seis milhões cento e vinte e um mil seiscentos e quatro
