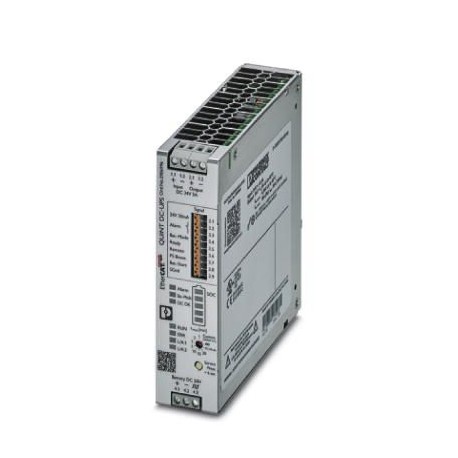

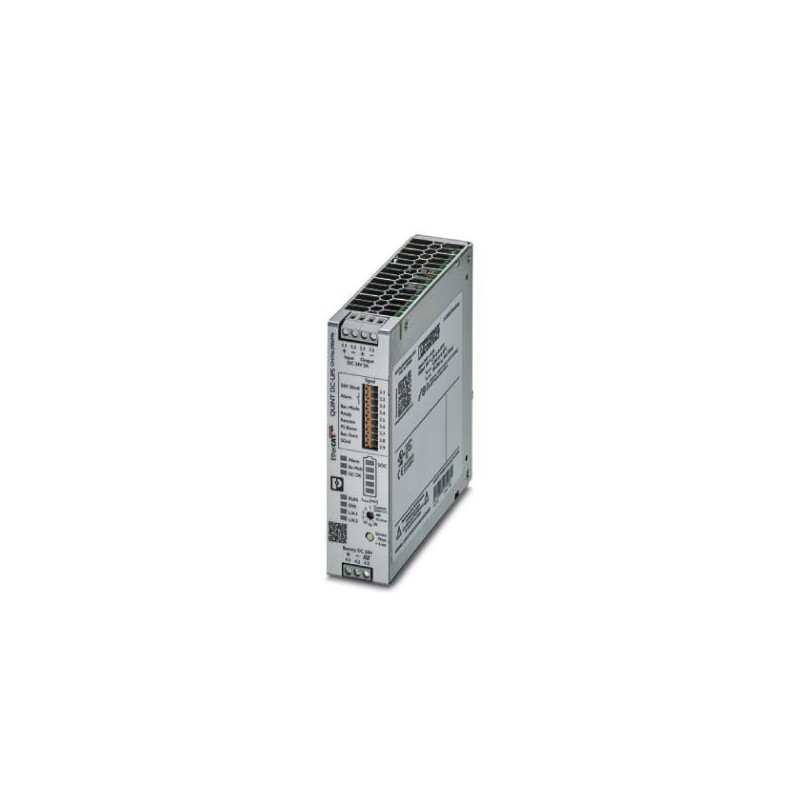

QUINT4-UPS/24DC/24DC/5/EC
2906996
PHOENIX_CONTACT
1
Unterbrechungsfreie Stromversorgung
Netzteile
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Orderkey | Zwei Millionen neun hundert sechs tausend neun hundert sechs und neunzig |
---|---|
Verpackungseinheit | 1 pc |
GTIN | 4055626171210 |
Gewicht pro Stück (exklusive Verpackung) | 635.000 g |
Custom tariff number | Fünf und achtzig Millionen drei hundert eins und siebzig tausend eins und neunzig |
Herkunftsland | CN (China) |
Breite | 35 mm |
---|---|
Höhe | 130 mm |
Tiefe | 125 mm |
Breite bei alternativer Montage | 123 mm |
Höhe bei alternativer Montage | 130 mm |
Tiefe bei alternativer Montage | 37 mm |
Schutzart | IP20 |
---|---|
Umgebungstemperatur (Betrieb) | -25 °C ... 70 °C (> 60 °C Derating: 2.5 %/K) |
Umgebungstemperatur (start-up-Typ getestet) | -40 °C |
Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
Max. zulässige relative Luftfeuchtigkeit (Betrieb) | ≤ 95 % (bei 25 °C, nicht kondensierend) |
Klimatischen Klasse | 3K3 (EN 60721)VERFÜGBAR |
Grad der Verschmutzung | Zwei |
Installation Höhe | ≤ 4000 m |
Eingangsspannung | 24 V DC |
---|---|
Input voltage range | 18 V DC ... 30 V DC |
Elektrische Festigkeit, max. | 35 V DC (verpolungssicher) |
Interne Eingangssicherung | keine |
Inrush surge current | ≤ 7 A (≤ 4 ms) |
Verpolungsschutz | ja |
Feste verbinden Schwelle | 22 V DC |
Switch-on time | max. 3 s |
Voltage drop input/output | 0.3 V DC |
Short-circuit-proof | ja |
---|---|
No-load proof | ja |
Switch-over-time | 0 ms |
USV-Anschluss parallel | keine |
USV-Anschluss in Serie | keine |
Energy storage device connection in parallel | Ja, 5 (beobachten line-protection) |
Energiespeicher-Anschluss in Serie | keine |
Effizienz | typ. 97 % |
Output voltage range | 18 V DC ... 30 V DC (UAus= UIn- 0,3 V DC) |
---|---|
18 V DC ... 32 V DC | |
Statischer Boost (IchStat.Boost) | 6,25 A |
Dynamischer Boost (IchDyn.Boost) | 10 A (5 s) |
Selective Fuse Breaking (IchSFB) | 30 A (15 ms) |
Output voltage range | 19 V DC ... 32 V DC (UAUS= UFLEDERMAUS- 0,3 V DC) |
---|---|
Statischer Boost (IchStat.Boost) | 6,25 A |
Dynamischer Boost (IchDyn.Boost) | 10 A (5 s) |
Selective Fuse Breaking (IchSFB) | 30 A (15 ms) |
Akku-Technologie | VRLA, VRLA-WTR, LI-ION |
---|---|
End-of-Ladespannung (Temperaturkompensiert) | 25 V DC ... 32 V DC |
End-of-Ladespannung | 32 V DC |
Max. Kapazität | 40 Ah |
Nenninhalt (ohne zusätzliches Ladegerät) | 0,8 Ah 30 Ah ... |
Ladestrom (einstellbar) | max. 1,5 A |
Ladezeit | 2,5 h (3.4 Ah) |
Puffer-Zeit | 25 min. (3.4 Ah) |
Temperatur-Kompensation (konfigurierbar) | 42 mV/K |
Kostenlos Kennlinie | IUNullU |
Temperatur-sensor | ja |
IQ-Technologie | ja |
Entflammbarkeit Klasse in der acc. UL 94 (Gehäuse / terminal-blocks) | V0 |
---|---|
MTBF (IEC 61709, SN 29500) | > 1189000 h (25 °C) |
> 736900 h (40 °C) | |
> 372700 h (60 °C) | |
Gewicht | 0,5 kg |
Umweltschutz-Richtlinie | RoHS |
WEEE | |
Erreichen |
Verbindungs-Methode | Verschraubung |
---|---|
Leiterquerschnitt Feste min. | 0,2 mm2 |
Leiterquerschnitt solid max. | 2,5 mm2 |
Leiterquerschnitt flexibel min. | 0,2 mm2 |
Leiterquerschnitt flexibel max. | 2,5 mm2 |
Einzelne Leiter/terminal-point, mehrdrähtig, mit Aderendhülse, min. | 0,2 mm2 |
Einzelne Leiter/terminal-point, mehrdrähtig, mit Aderendhülse, max. | 2,5 mm2 |
Leiterquerschnitt AWG min. | Dreißig |
Leiterquerschnitt AWG max. | Zwölf |
Abisolierlänge | 6,5 mm |
Anzugsdrehmoment, min. | 0,5 Nm |
Anzugsmoment max | 0,6 Nm |
Verbindungs-Methode | Verschraubung |
---|---|
Leiterquerschnitt Feste min. | 0,2 mm2 |
Leiterquerschnitt solid max. | 2,5 mm2 |
Leiterquerschnitt flexibel min. | 0,2 mm2 |
Leiterquerschnitt flexibel max. | 2,5 mm2 |
Einzelne Leiter/terminal-point, mehrdrähtig, mit Aderendhülse, min. | 0,2 mm2 |
Einzelne Leiter/terminal-point, mehrdrähtig, mit Aderendhülse, max. | 2,5 mm2 |
Leiterquerschnitt AWG min. | Dreißig |
Leiterquerschnitt AWG max. | Zwölf |
Abisolierlänge | 6,5 mm |
Anzugsdrehmoment, min. | 0,5 Nm |
Anzugsmoment max | 0,6 Nm |
Verbindungs-Methode | Verschraubung |
---|---|
Leiterquerschnitt Feste min. | 0,2 mm2 |
Leiterquerschnitt solid max. | 2,5 mm2 |
Leiterquerschnitt flexibel min. | 0,2 mm2 |
Leiterquerschnitt flexibel max. | 2,5 mm2 |
Leiterquerschnitt AWG min. | Dreißig |
Leiterquerschnitt AWG max. | Zwölf |
Abisolierlänge | 6,5 mm |
Anzugsdrehmoment, min. | 0,5 Nm |
Anzugsmoment max | 0,6 Nm |
Elektromagnetische Verträglichkeit | Die Einhaltung der EMV-Richtlinie 2014/30/EU |
---|---|
Geräuschentwicklung | Zusätzliche basic Norm EN 61000-6-5 (Immunität im Kraftwerk), IEC/EN 61850-3 (Energieversorgung) |
Störfestigkeit | Störfestigkeit nach EN 61000-6-2 (Industrie) |
Normen/Vorschriften | EN 61000-4-2 |
Kontakt discharge | 4 kV (Test-Niveau 2) |
Normen/Vorschriften | EN 61000-4-3 |
Frequenzbereich | 80 MHz ... 1 GHz |
Test Feldstärke | 10 V/m (Test-Niveau 3) |
Frequenzbereich | 1,4 GHz ... 2 GHz |
Test Feldstärke | 3 V/m (Test-Niveau 2) |
Normen/Vorschriften | EN 61000-4-4 |
Kommentare | Kriterium B |
Normen/Vorschriften | EN 61000-4-6 |
Frequenzbereich | 0,15 MHz ... 80 MHz |
Spannung | 10 V (Test-Niveau 3) |
Normen/Vorschriften | EN 61000-4-8 |
Niederspannungs-Richtlinie | Die übereinstimmung mit der Niederspannungsrichtlinie 2014/35/EG |
Standard – Safety extra-low voltage | IEC 61010-1 (SELV) |
IEC 61010-2-201 (PELV) | |
UL-Zulassungen | UL/C-UL Listed UL 61010-1 |
UL/C-UL Listed UL 61010-2-201 | |
UL/C-UL Listed ANSI/ISA-12.12.01 Class I, Division 2, Gruppen A, B, C, D T4 (Gefährliche Lage) | |
Schock | 18 ms, 30g, in jedem Raum-Richtung (nach IEC 60068-2-27) |
Vibration (Betrieb) | 2.3 g |
Überspannungskategorie (EN 61010-1) | II (≤ 4000 m) |
