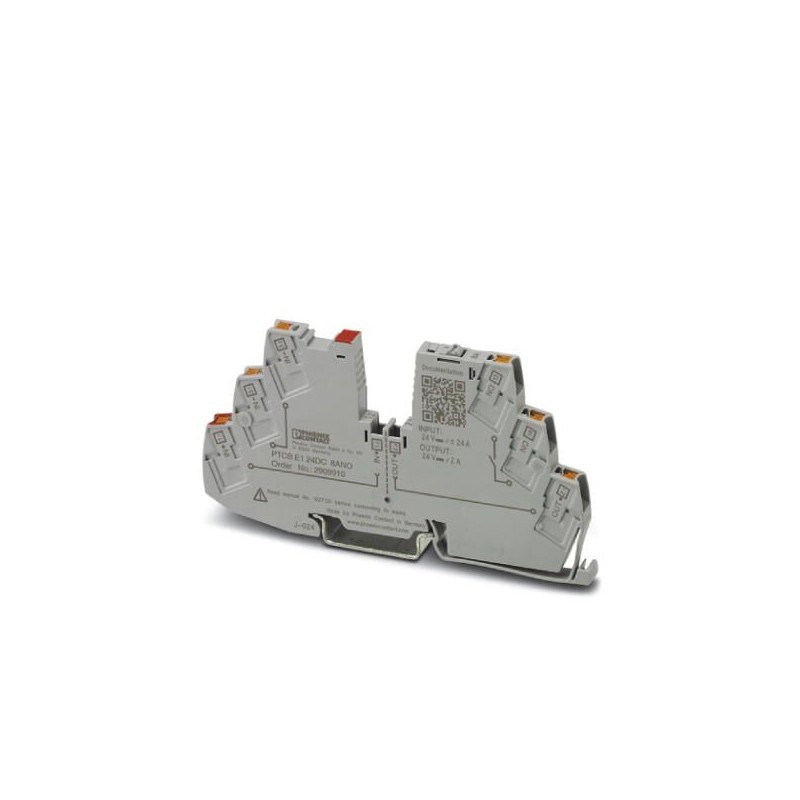

PTCB E1 24DC/8A NO 2909910 PHOENIX CONTACT Einkanaliger, elektronischer Geräteschutzschalter zum Schutz von ..
PTCB E1 24DC/8A NO
2909910
PHOENIX_CONTACT
Einkanaliger, elektronischer Geräteschutzschalter zum Schutz von Verbrauchern an 24 V DC bei Überlast und Kurzschluss. Einfache Potenzialverteilung mit den Komponenten aus dem Reihenklemmensystem CLIPLINE complete. Mit festem Nennstrom. Zur Installation auf DIN-Tragschienen.
Elektronischer Schalter zum Schutz von einkanaligen Geräten zum Schutz von Verbrauchern in 24 V DC im Falle von Überlast und Kurzschluss. Einfache Potenzialverteilung mit den Komponenten des CLIPLINE Komplettklemmensystems. Mit festem Nennstrom. Für die Montage auf DIN-Schienen.
Schutzschaltgeräte, Sicherungen > Geräteschutzschalter
Überspannungsschutz
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2909910 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | L1 - Schutzschalter |
| Katalogseite | Seite 379 (C-4-2019) |
| GTIN | 4055626408774 |
| Gewicht pro Stück (exklusive Verpackung) | 27,640 g |
| Gewicht pro Stück (inklusive Verpackung) | 44,430 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -30 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Feuchtigkeitsprüfung | 96 h, 95 % RH, 40 °C |
| Höhenlage | ≤ 3000 m bis 52 °C (amsl (über normal Null)) |
| ≤ 4000 m bis 46 °C (amsl (über normal Null)) | |
| Schock (Betrieb) | 30g (IEC 60068-2-27, Test Ea) |
| Vibration (Betrieb) | 10 Hz ... 59,6 Hz (Amplitude ±0,35 mm; nach IEC 60068-2-6, Test Fc) |
| 59,6 Hz … 150 Hz (Beschleunigung 5g; nach IEC 60068-2-6, Test Fc) | |
| Schutzart | IP20 |
Allgemein
| Brennbarkeitsklasse nach UL 94 | V-0 |
|---|---|
| Montageart | Tragschiene: 35 mm |
| Farbe | verkehrsgrau A RAL 7042 |
| Polzahl | 1 |
| Schutzklasse | III |
| Bauform | Tragschienenmodul einteilig |
Elektrische Daten
| Sicherungstyp | elektronisch |
|---|---|
| Bemessungsstoßspannung | 0,5 kV |
| Betriebsspannung | 18 V DC ... 30 V DC |
| Bemessungsspannung | 24 V DC |
| Bemessungsstrom IN | 24 A DC (Gesamtstrom Eingang) |
| 8 A DC (Nennstrom Ausgang) | |
| Messtoleranz I | ± 15 % |
| Rückspeisefestigkeit | max. 35 V DC |
| Fail-Safe-Element | 15 A DC |
| Wirkungsgrad | > 99 % |
| Ruhestrom I0 | typ. 12 mA |
| Verlustleistung | typ. 0,3 W (im Leerlauf) |
| < 1,6 W (im Nennbetrieb) | |
| Modulinitialisierungszeit | 1 s |
| Wartezeit nach Abschaltung eines Kanals | 5 s (bei Überlast / Kurzschluss) |
| Temperaturderating | 21 A (Gesamtstrom bei 60 °C) |
| 24 A (Gesamtstrom bei 50 °C) | |
| 7 A (Kanalstrom bei 60 °C) | |
| 8 A (Kanalstrom bei 50 °C) | |
| Auslöseart | E (elektronisch) |
| Erforderliche Vorsicherung | nicht erforderlich, integriertes Fail-Safe-Element |
| Spannungsfestigkeit | max. 35 V DC (Lastkreis) |
| Spannungsfall | 0,13 V (bei 8 A) |
| MTBF (IEC 61709, SN 29500) | 25641025 h (bei 25 °C mit 21 % Last) |
| 10989010 h (bei 40 °C mit 34,25 % Last) | |
| 1149425 h (bei 60 °C mit 100 % Last) | |
| Abschaltzeit Lastkreis | ≤ 10 ms (bei Kurzschluss > 2,0 x IN) |
| 1 s (1,2 ... 2,0 x IN) | |
| Unterspannungsabschaltung Lastkreis | ≤ 17,8 V DC (aktiv) |
| ≥ 18,8 V DC (inaktiv) | |
| Überspannungsabschaltung Lastkreis | ≥ 30,5 V DC (aktiv) |
| ≤ 29,5 V DC (inaktiv) | |
| Max. kapazitive Last Lastkreis | 35000 µF (Abhängig von dem verfügbaren Kurzschlussstrom) |
Fernmeldekontakt
| Benennung Anschluss | Fernmeldekreis |
|---|---|
| Schaltfunktion | Schließer |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 14 |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Betriebsspannung DC | 0 V DC ... 30 V DC |
| Betriebsstrom DC | 100 mA DC |
Signalisierung
| Kanal LED aus | aus (Kanal ausgeschaltet) |
|---|---|
| Kanal LED grün | leuchtet (Kanal eingeschaltet) |
| Kanal LED gelb | leuchtet (Kanal eingeschaltet, Kanalauslastung > 80 %) |
| blinkt (Programmiermodus aktiv) | |
| Kanal LED rot | leuchtet (Kanal ausgeschaltet, Über- oder Unterspannung aktiv) |
| leuchtet temporär (Kanal ausgeschaltet, Abkühlphase 5 s, Überlast- oder Kurzschlussauslösung) | |
| blinkt (Kanal ausgeschaltet, wiedereinschaltbereit, Überlast- oder Kurzschlussauslösung) | |
| blinkt schnell (Kanal ausgeschaltet, Fremdspannung am Ausgang, möglicher Installationsfehler) |
Anschlussdaten
| Benennung Anschluss | Hauptstromkreis IN+ |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Benennung Anschluss | Hauptstromkreis IN- |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Benennung Anschluss | Hauptstromkreis OUT |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt starr | 0,2 mm² ... 4 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,2 mm² ... 2,5 mm² |
Normen und Bestimmungen
| Normen/Bestimmungen | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-78 | |
| EN 50178 | |
| EN 60068-2-6 | |
| EN 60068-2-27 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss
| eCl@ss 4.0 | 27141100 |
|---|---|
| eCl@ss 4.1 | 27141100 |
| eCl@ss 5.0 | 27141100 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
| Merkmal | Wert |
|---|---|
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | sonstige |
| Polzahl (EF001391) | 1 |
| Breite (EF000008) | 6.2 mm |
| Höhe (EF000040) | 105.8 mm |
| Tiefe (EF000049) | 55.6 mm |
| Montageart (EF000003) | sonstige |
| Betriebsspannung (EF000111) | 30 V |
| Nennstrom (EF000001) | 24 A |
| Aktive Strombegrenzung x IN (EF011922) | 0 |
| Sicherungstyp (EF011923) | elektronisch |
| Fail-Safe-Element (EF011924) | 15 A |
| Abschaltzeit (EF011925) | 0.01 ms |
| Max. kapazitive Last (EF011926) | 0.025 µF |
| Mit Fernmeldekontakt (EF000422) | Ja |
| Umgebungstemperatur während des Betriebs (EF007515) | -30 °C |
