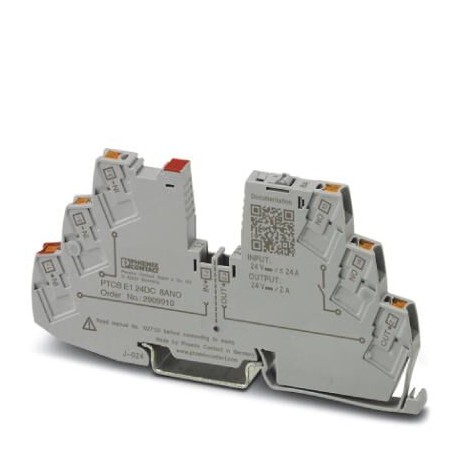

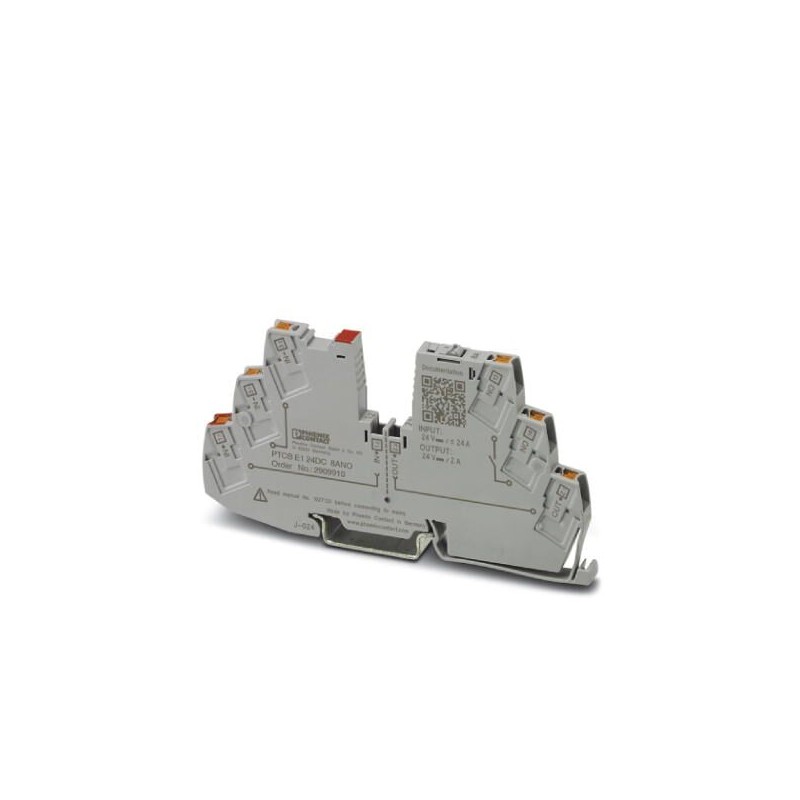

PTCB E1 24DC/8A NO 2909910 PHOENIX CONTACT Interruptor electrónico para protección de equipos de un canal pa..
PTCB E1 24DC/8A NO
2909910
PHOENIX_CONTACT
Interruptor electrónico para protección de equipos de un canal para proteger consumidores en 24 V DC en caso de sobrecarga y cortocircuito. Distribución de potencial sencilla con los componentes del sistema de bornas para carril CLIPLINE complete. Con corriente nominal fija. Para la instalación sobre carriles DIN.
Disyuntores, fusibles > Interruptor de protección
Protección sobretensiones
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2909910 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CLA135 - |
| Página del catálogo | Página 379 (C_4_2019) |
| EAN | 4055626408774 |
| Peso por unidad (sin incluir el embalaje) | 27,640 g |
| Número de tarifa arancelaria | 85363010 |
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Regresar arriba
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 70 °C |
| Comprobación de humedad | 96 h, 95 % RH, 40 °C |
| Altitud | ≤ 3000 m hasta 52 °C (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
| ≤ 4000 m hasta 46 °C (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) | |
| Choques (en servicio) | 30g (IEC 60068-2-27, prueba Ea) |
| Vibración (en servicio) | 10 Hz ... 59,6 Hz (Amplitud ±0,35 mm; según IEC 60068-2-6, prueba Fc) |
| 59,6 Hz … 150 Hz (Aceleración 5g; según IEC 60068-2-6, prueba Fc) | |
| Índice de protección | IP20 |
Generalidades
| Clase de combustibilidad según UL 94 | V-0 |
|---|---|
| Tipo de montaje | Carril simétrico: 35 mm |
| Color | gris tráfico A RAL 7042 |
| Número de polos | 1 |
| Clase de protección | III |
| Construcción | Módulo para montaje sobre carril, de una pieza |
Datos eléctricos
| Tipo de fusible | electrónico |
|---|---|
| Tensión transitoria de dimensionamiento | 0,5 kV |
| Tensión de servicio | 18 V DC ... 30 V DC |
| Tensión de dimensionamiento | 24 V DC |
| Corriente asignada IN | 24 A DC (Corriente total entrada) |
| 8 A DC (Salida de corriente nominal) | |
| Tolerancia de medición I | ± 15 % |
| Resistencia de recirculación | máx. 35 V DC |
| Elemento Fail Safe | 15 A DC |
| Rendimiento | > 99 % |
| Corriente de reposo I0 | típ. 12 mA |
| Potencia disipada | típ. 0,3 W (sin carga) |
| < 1,6 W (en funcionamiento nominal) | |
| Tiempo de inicialización del módulo | 1 s |
| Tiempo de espera tras la desconexión de un canal | 5 s (en sobrecarga / cortocircuito) |
| Derating de temperatura | 21 A (Corriente total a 60 °C) |
| 24 A (Corriente total a 50 °C) | |
| 7 A (Corriente de canal a 60 °C) | |
| 8 A (Corriente de canal a 50 °C) | |
| Tipo de disparo | E (electrónico) |
| Fusible previo necesario | No necesario, elemento de seguridad integrado |
| Rigidez dieléctrica | máx. 35 V DC (Circuito de carga) |
| Caída de tensión | 0,13 V (con 8 A) |
| MTBF (IEC 61709, SN 29500) | 25641025 h (a 25 °C con 21 % de carga) |
| 10989010 h (a 40 °C con 34,25 % de carga) | |
| 1149425 h (a 60 °C con 100 % de carga) | |
| Tiempo de desconexión circuito de carga | ≤ 10 ms (en caso de cortocircuito > 2,0 x IN) |
| 1 s (1,2 ... 2,0 x IN) | |
| Desconexión de subtensión del circuito de carga | ≤ 17,8 V DC (activo) |
| ≥ 18,8 V DC (inactivo) | |
| Desconexión de sobretensión del circuito de carga | ≥ 30,5 V DC (activo) |
| ≤ 29,5 V DC (inactivo) | |
| carga máx. capacitiva circuito de carga | 35000 µF (En función de la corriente de cortocircuito disponible) |
Contacto de indicación remota
| Denominación Conexión | Circuito inalámbrico |
|---|---|
| Función de conmutación | Contacto abierto |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 14 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Tensión de servicio DC | 0 V DC ... 30 V DC |
| Corriente de servicio DC | 100 mA DC |
Señalización
| Canal LED apagado | apagado (Canal desconectado) |
|---|---|
| Canal LED verde | encendido (Canal conectado) |
| Canal LED amarillo | encendido (Canal conectado, carga de canal > 80 %) |
| parpadea (Modo de programación activado) | |
| Canal LED rojo | encendido (Canal desconectado, sobretensión o subtensión activa) |
| se ilumina temporalmente (Canal desconectado, fase de enfriamiento de 5 s, desconexión por sobrecarga o cortocircuito) | |
| parpadea (Canal desconectado, listo para reconexión, desconexión por sobrecarga o cortocircuito) | |
| parpadea rápidamente (Canal desconectado, tensión ajena en la salida, posible fallo de instalación) |
Datos de conexión
| Denominación Conexión | Circuito principal IN+ |
|---|---|
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Denominación Conexión | Circuito principal IN- |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Denominación Conexión | Circuito principal OUT |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 12 |
| Sección de conductor flexible con puntera, con manguito de plástico | 0,2 mm² ... 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico | 0,2 mm² ... 2,5 mm² |
Normas y especificaciones
| Normas/disposiciones | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-78 | |
| EN 50178 | |
| EN 60068-2-6 | |
| EN 60068-2-27 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss
| eCl@ss 4.0 | 27141100 |
|---|---|
| eCl@ss 4.1 | 27141100 |
| eCl@ss 5.0 | 27141100 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
| Característica | Valor |
|---|---|
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | Otros |
| Número de polos (EF001391) | 1 |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 105.8 mm |
| Profundidad (EF000049) | 55.6 mm |
| Método de montaje (EF000003) | Otros |
| Tensión de funcionamiento (EF000111) | 30 V |
| Intensidad nominal (EF000001) | 24 A |
| Limitación de corriente activa x IN (EF011922) | 0 |
| Tipo de fusible (EF011923) | Electrónico |
| Fail-Safe-Element (EF011924) | 15 A |
| Tiempo de desconexión (EF011925) | 0.01 ms |
| Carga capacitiva máx. (EF011926) | 0.025 µF |
| Con contacto de telecomunicación (EF000422) | Sí |
| Temperatura ambiente durante el funcionamiento (EF007515) | -30 °C |
