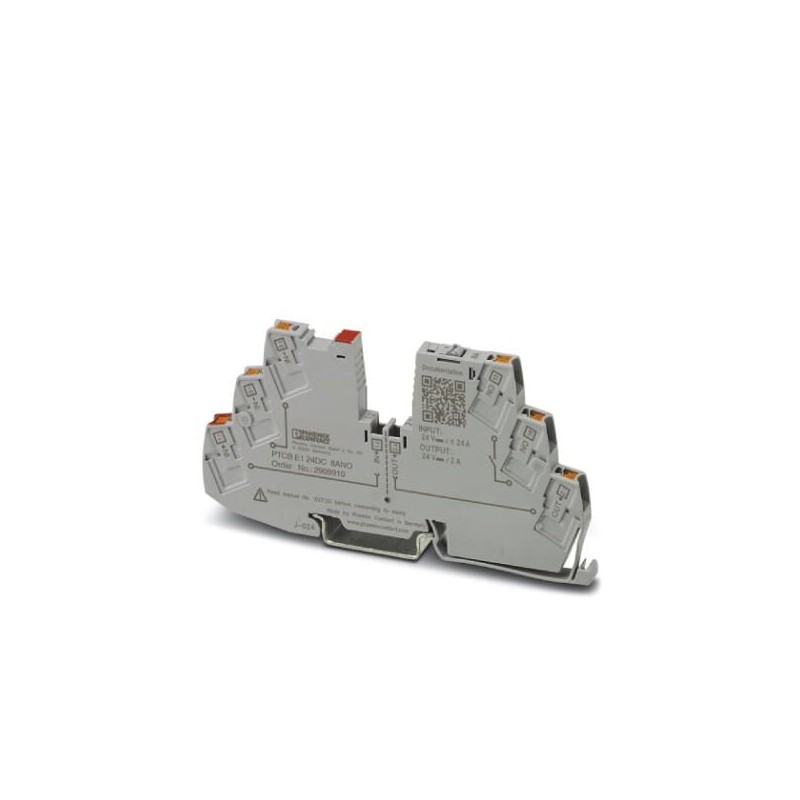

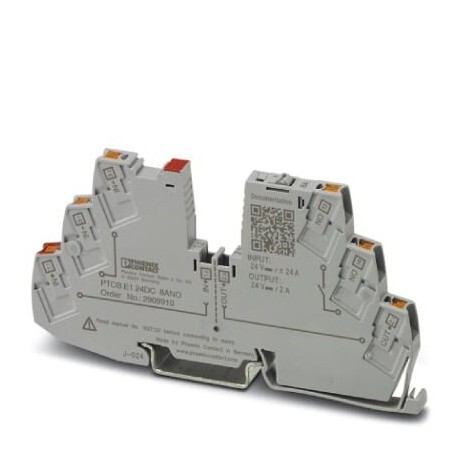

PTCB E1 24DC/8A NO 2909910 PHOENIX CONTACT Interruttore di protezione elettronico a un canale per la protezi..
PTCB E1 24DC/8A NO
2909910
PHOENIX_CONTACT
Interruttore di protezione elettronico a un canale per la protezione di utenze da 24 V DC in caso di sovraccarico e corto circuito. Semplice ripartizione del potenziale con i componenti del sistema di morsetti componibili CLIPLINE complete. Con corrente nominale fissa. Per installazione su guide DIN.
Interruttore elettronico per la protezione di apparecchiature monocanale per la protezione delle utenze in 24 V DC in caso di sovraccarico e cortocircuito. Facile distribuzione del potenziale con i componenti del sistema di morsettiere completo CLIPLINE. Con corrente nominale fissa. Per l'installazione su guide DIN.
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Braker per circuito
Protezione contro le sovratensioni
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2909910 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CLA135 - |
| Pagina catalogo | Pagina 379 (C_4_2019) |
| GTIN | 4055626408774 |
| Peso per pezzo (confezione esclusa) | 27,640 g |
| Numero tariffa doganale | 85363010 |
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Torna su
Condizioni ambientali
| Temperatura ambiente (esercizio) | -30 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -40 °C ... 70 °C |
| Prova dell'umidità | 96 h, 95 % RH, 40 °C |
| Posizione elevata | ≤ 3000 m fino a 52 °C (amsl (su zero normale)) |
| ≤ 4000 m fino a 46 °C (amsl (su zero normale)) | |
| Urti (esercizio) | 30g (IEC 60068-2-27, Test Ea) |
| Vibrazione (esercizio) | 10 Hz ... 59,6 Hz (Ampiezza ± 0,35 mm; secondo IEC 60068-2-6; Test Fc) |
| 59,6 Hz … 150 Hz (Accelerazione 5g; secondo IEC 60068-2-6, Test Fc) | |
| Grado di protezione | IP20 |
Generalità
| Classe di combustibilità a norma UL 94 | V-0 |
|---|---|
| Tipo di montaggio | Guida di supporto: 35 mm |
| Colore | grigio traffico A RAL 7042 |
| N. poli | 1 |
| Classe di protezione | III |
| Tipo | Modulo guida monolitico |
Dati elettrici
| Tipo fusibile | elettronico |
|---|---|
| Tensione impulsiva di dimensionamento | 0,5 kV |
| Tensione di esercizio | 18 V DC ... 30 V DC |
| Tensione di dimensionamento | 24 V DC |
| Corr. di dimensionam. IN | 24 A DC (Corrente complessiva ingresso) |
| 8 A DC (Corrente nominale uscita) | |
| Tolleranza di misurazione I | ± 15 % |
| Resistenza alimentazione di ritorno | max. 35 V DC |
| Elemento Fail-Safe | 15 A DC |
| Efficienza | > 99 % |
| Corrente di riposo I0 | tip. 12 mA |
| Potenza dissipata | tip. 0,3 W (A vuoto) |
| < 1,6 W (Funzionamento nominale) | |
| Tempo di inizializzazione moduli | 1 s |
| Tempo di attesa dopo la disattivazione di un canale | 5 s (in sovraccarico / cortocircuito) |
| Derating della temperatura | 21 A (Corrente complessiva a 60 °C) |
| 24 A (Corrente complessiva a 50 °C) | |
| 7 A (Corrente canale a 60 °C) | |
| 8 A (Corrente canale a 50 °C) | |
| Tipo di sgancio | E (elettronico) |
| Prefusibile necessario | non necessario, elemento Fail-Safe integrato |
| Resistenza alla tensione | max. 35 V DC (Circuito di carico) |
| Tensione dissipata | 0,13 V (con 8 A) |
| MTBF (IEC 61709, SN 29500) | 25641025 h (a 25 °C con carico al 21 %) |
| 10989010 h (a 40 °C con carico al 34,25 %) | |
| 1149425 h (a 60 °C con carico al 100 %) | |
| Tempo di disinserzione circuito di carico | ≤ 10 ms (in caso di corto circuito > 2,0 x IN) |
| 1 s (1,2 ... 2,0 x IN) | |
| Disattivazione per sottotensioni circuito di carico | ≤ 17,8 V DC (attivo) |
| ≥ 18,8 V DC (inattivo) | |
| Disattivazione per sovratensioni circuito di carico | ≥ 30,5 V DC (attivo) |
| ≤ 29,5 V DC (inattivo) | |
| Max. carico capacitivo circuito di carico | 35000 µF (In funzione della corrente di corto circuito disponibile) |
Contatto FM
| Denominazione collegamento | Circuito di trasmissione a distanza |
|---|---|
| Funzione di inserzione | Contatto in chiusura |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,2 mm² ... 2,5 mm² |
| Tensione di esercizio DC | 0 V DC ... 30 V DC |
| Corrente di esercizio DC | 100 mA DC |
Segnalazione
| Canale LED disattivato | spento (Canale disattivato) |
|---|---|
| Canale LED verde | si accende (Canale attivato) |
| Canale LED giallo | si accende (Canale attivato, carico sul canale > 80 %) |
| lampeggia (Modalità programmazione attiva) | |
| Canale LED rosso | si accende (Canale disattivato, sovratensione o sottotensione attive) |
| luce temporanea (Canale disattivato, fase di raffreddamento di 5 s, intervento in caso di sovraccarico o cortocircuito) | |
| lampeggia (Canale disattivato, pronto per il reinserimento, intervento in caso di sovraccarico o cortocircuito) | |
| lampeggio veloce (Canale disattivato, tensione esterna in uscita, possibile errore di installazione) |
Dati di connessione
| Denominazione collegamento | Circuito principale IN+ |
|---|---|
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,2 mm² ... 2,5 mm² |
| Denominazione collegamento | Circuito principale IN- |
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,2 mm² ... 2,5 mm² |
| Denominazione collegamento | Circuito principale OUT |
| Collegamento | Connessione Push-in |
| Lunghezza di spelatura | 10 mm |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,2 mm² ... 2,5 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,2 mm² ... 2,5 mm² |
Normative e prescrizioni
| Norme/disposizioni | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-78 | |
| EN 50178 | |
| EN 60068-2-6 | |
| EN 60068-2-27 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss
| eCl@ss 4.0 | 27141100 |
|---|---|
| eCl@ss 4.1 | 27141100 |
| eCl@ss 5.0 | 27141100 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
| Caratteristica | Valore |
|---|---|
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | altro |
| numero di poli (EF001391) | 1 |
| larghezza (EF000008) | 6.2 mm |
| altezza (EF000040) | 105.8 mm |
| profondità (EF000049) | 55.6 mm |
| modo di montaggio (EF000003) | altro |
| tensione d'esercizio (EF000111) | 30 V |
| corrente nominale (EF000001) | 24 A |
| limitazione di corrente attiva x IN (EF011922) | 0 |
| tipologia di interruzione (EF011923) | elettronico |
| dispositivo fail-safe (EF011924) | 15 A |
| tempo di spegnimento (EF011925) | 0.01 ms |
| carico capacitivo max. (EF011926) | 0.025 µF |
| con contatto telecomunicazioni (EF000422) | Sì |
| temperatura ambiente durante il funzionamento (EF007515) | -30 °C |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
| PDF CATALOGO PHOENIX PROTEZIONE IT.pdf | 27 Mbytes |
|
