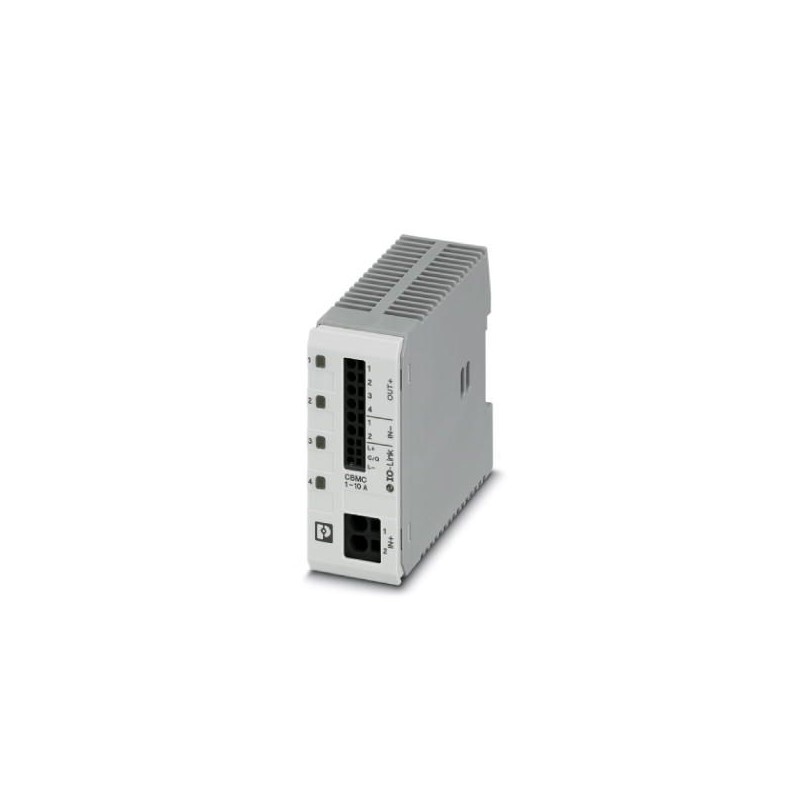

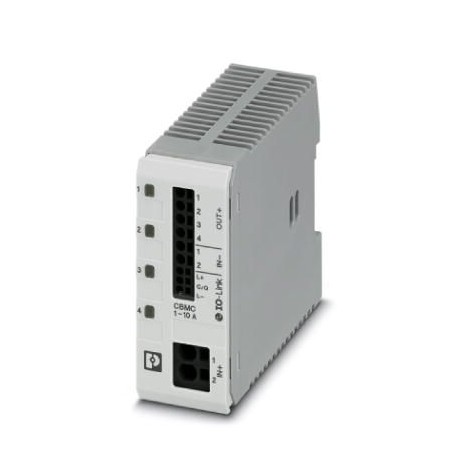

CBMC E4 24DC/1-10A IOL 2910411 PHOENIX CONTACT Elektronischer Geräteschutzschalter
CBMC E4 24DC/1-10A IOL
2910411
PHOENIX_CONTACT
Elektronischer Geräteschutzschalter
Mehrkanaliger elektronischer Geräteschutzschalter mit IO-Link-Schnittstelle zum Schutz von vier Verbrauchern in 24 V DC bei Überlast und Kurzschluss. Mit elektronischer Verriegelung der eingestellten Nennströme. Für die Montage auf DIN-Schienen.
Schutzschaltgeräte, Sicherungen > Geräteschutzschalter
Überspannungsschutz
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2910411 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | L1 - Schutzschalter |
| GTIN | 4055626448572 |
| Gewicht pro Stück (exklusive Verpackung) | 125,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 138,600 g |
| Zolltarifnummer | 85363030 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Feuchtigkeitsprüfung | 96 h, 95 % RH, 40 °C |
| Höhenlage | ≤ 2000 m (amsl (über normal Null)) |
| Schock (Betrieb) | 30g (IEC 60068-2-27, Test Ea) |
| Vibration (Betrieb) | 10 Hz ... 57,6 Hz (Amplitude ±0,35 mm; nach IEC 60068-2-6, Test Fc) |
| 57,6 Hz … 150 Hz (Beschleunigung 5g; nach IEC 60068-2-6, Test Fc) | |
| Schutzart | IP20 |
Allgemein
| Brennbarkeitsklasse nach UL 94 | V-0 |
|---|---|
| Montageart | Tragschiene: 35 mm |
| Farbe | lichtgrau RAL 7035 |
| Polzahl | 4 |
| Schutzklasse | III |
| Bauform | Tragschienenmodul einteilig |
Elektrische Daten
| Sicherungstyp | elektronisch |
|---|---|
| Bemessungsstoßspannung | 0,5 kV |
| Betriebsspannung | 18 V DC ... 30 V DC |
| Bemessungsspannung | 24 V DC |
| Bemessungsstrom IN | max. 40 A DC (IN+) |
| max. 40 A DC (pro Klemmenpol bei Brückung weiterer Geräte über IN+) | |
| 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (einstellbar pro Ausgangskanal) | |
| Messtoleranz I | ± 15 % |
| Rückspeisefestigkeit | max. 35 V DC |
| Fail-Safe-Element | 15 A DC (pro Ausgangskanal) |
| Wirkungsgrad | > 99 % |
| Ruhestrom I0 | typ. 33 mA |
| Verlustleistung | typ. 0,8 W (im Leerlauf) |
| < 9 W (im Nennbetrieb) | |
| Modulinitialisierungszeit | 1,6 s |
| Wartezeit nach Abschaltung eines Kanals | 5 s (bei Überlast / Kurzschluss) |
| Temperaturderating | 24 A DC (bei 60 °C) |
| 28 A DC (bei 54 °C) | |
| 32 A DC (bei 47 °C) | |
| 36 A DC (bei 41 °C) | |
| 40 A DC (bei 35 °C) | |
| Auslöseart | E (elektronisch) |
| Erforderliche Vorsicherung | nicht erforderlich, integriertes Fail-Safe-Element |
| Spannungsfestigkeit | max. 35 V DC (Lastkreis) |
| MTBF (IEC 61709, SN 29500) | 6896552 h (bei 25 °C mit 21 % Last) |
| 2597403 h (bei 40 °C mit 34,25 % Last) | |
| 443066 h (bei 35 °C mit 100 % Last) | |
| Abschaltzeit Lastkreis | ≤ 10 ms (bei Kurzschluss > 2,0 x IN) |
| 1 s (1,2 ... 2,0 x IN) | |
| Unterspannungsabschaltung Lastkreis | ≤ 17,8 V DC (aktiv) |
| ≥ 18,8 V DC (inaktiv) | |
| Überspannungsabschaltung Lastkreis | ≥ 30,5 V DC (aktiv) |
| ≤ 29,5 V DC (inaktiv) | |
| Max. kapazitive Last Lastkreis | 40000 µF (Abhängig von der Stromeinstellung und dem verfügbaren Kurzschlussstrom) |
Schnittstelle
| Schnittstellentyp | IO-Link |
|---|---|
| Spezifikation | V1.1 |
| Verpolschutz | Ja |
| Übertragungsgeschwindigkeit | 230,4 kBit/s (COM3) |
| Zykluszeit | min. 40 ms |
| Anzahl der Prozessdaten | 8 Byte (Eingangsdaten) |
| 3 Byte (Ausgangsdaten) | |
| Peripherieversorgungs-Nennspannung | 24 V DC |
| Stromaufnahme | max. 30 mA (IO-Link L+) |
| IO-Link Vendor ID | 176dec, 00 B0hex |
| IO-Link Device ID | 393504dec, 06 01 20hex |
Signalisierung
| Kanal LED aus | aus (Kanal ausgeschaltet) |
|---|---|
| Kanal LED grün | leuchtet (Kanal eingeschaltet) |
| Kanal LED gelb | leuchtet (Kanal eingeschaltet, Kanalauslastung > 80 %) |
| blinkt (Programmiermodus aktiv) | |
| Kanal LED rot | leuchtet (Kanal ausgeschaltet, Über- oder Unterspannung aktiv) |
| leuchtet temporär (Kanal ausgeschaltet, Abkühlphase 5 s, Überlast- oder Kurzschlussauslösung) | |
| blinkt (Kanal ausgeschaltet, wiedereinschaltbereit, Überlast- oder Kurzschlussauslösung) | |
| blinkt doppelt (Kanal ausgeschaltet, Überschreitung der Geräte-Gesamtstromgrenze 40 A) | |
| IO-Link LED aus | aus (keine Kommunikation) |
| IO-Link LED grün | blinkt (IO-Link Verbindung besteht) |
Anschlussdaten
| Benennung Anschluss | Hauptstromkreis IN+ |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 15 mm |
| Leiterquerschnitt starr | 0,2 mm² ... 10 mm² |
| Leiterquerschnitt AWG | 24 ... 8 |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,25 mm² ... 4 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 6 mm² |
| Benennung Anschluss | Hauptstromkreis IN- |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
| Benennung Anschluss | Hauptstromkreis OUT |
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 10 mm |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse | 0,25 mm² ... 1,5 mm² |
| Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse | 0,25 mm² ... 2,5 mm² |
Normen und Bestimmungen
| Normen/Bestimmungen | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-6 | |
| EN 60068-2-27 | |
| EN 60068-2-78 | |
| EN 50178 | |
| UL 2367 | |
| UL 508 |
Klassifikationen
eCl@ss 10.0.127140401eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141116eCl@ss 8.027141116eCl@ss 9.027141116
| Merkmal | Wert |
|---|---|
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | sonstige |
| Polzahl (EF001391) | 1 |
| Breite (EF000008) | 36 mm |
| Höhe (EF000040) | 90 mm |
| Tiefe (EF000049) | 98 mm |
| Montageart (EF000003) | sonstige |
| Betriebsspannung (EF000111) | 30 V |
| Nennstrom (EF000001) | 40 A |
| Aktive Strombegrenzung x IN (EF011922) | 0 |
| Sicherungstyp (EF011923) | elektronisch |
| Fail-Safe-Element (EF011924) | 15 A |
| Abschaltzeit (EF011925) | 0.01 ms |
| Max. kapazitive Last (EF011926) | 0.04 µF |
| Mit Fernmeldekontakt (EF000422) | Nein |
| Umgebungstemperatur während des Betriebs (EF007515) | -25 °C |
