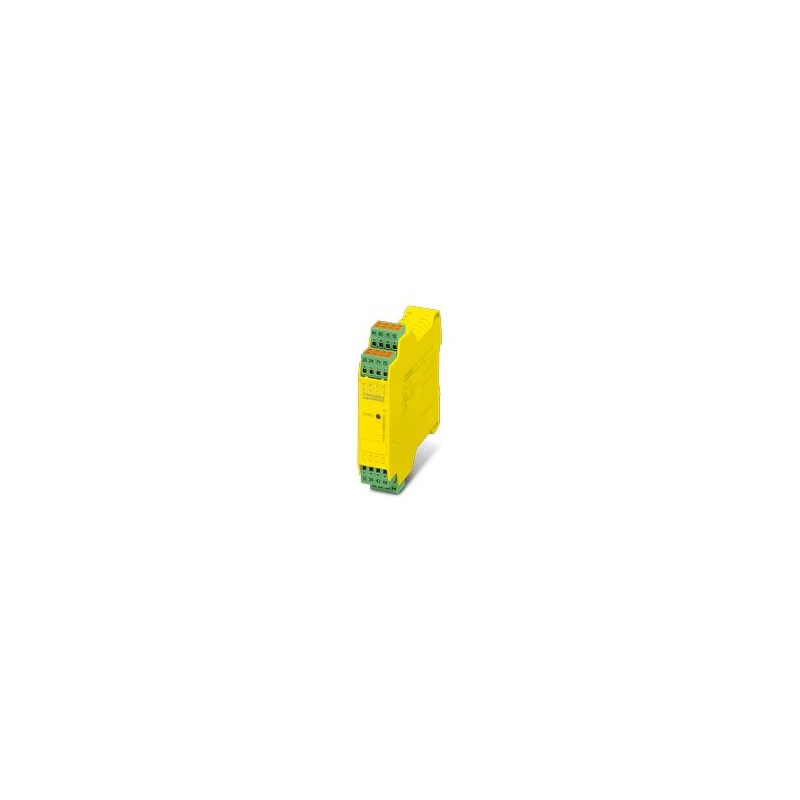

PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 PHOENIX CONTACT Erweiterung von 1- oder 2-kanaligen Kontakten, 5 Schlie.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PSR-SPP- 24DC/URM4/5X1/2X2/B 1442342 PHOENIX CONTACT Erweiterung von 1- oder 2-kanaligen Kontakten, 5 Schlie..

PSR-SPP- 24DC/URM4/5X1/2X2/B

1442342

PHOENIX_CONTACT

Erweiterung von 1- oder 2-kanaligen Kontakten, 5 Schließerkontakten, 1 Öffner, 1 Rückmeldekreis, zusammen mit Grundgeräten bis Kategorie 4 PLe je nach ENISO13849, sichere Trennung, Breite: 22,5 mm, steckbare Push-in-Klemme

Mehr Infos


Sicherheit und Kommunikation

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $261.06
Stückpreis: $261.06

Menge Preis
1+$261.06
2+$225.59
3+$215.81
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL


Related products

▲

Mehr Infos

▲


Technische Daten
Element-Eigenschaften
ProdukttypSicherheits-Relais
ProduktfamiliePSRclassic
AnwendungErweiterungsmodul
Mechanische Lebensdauer10 x 106Transaktionen
Relais-TypElektromechanisches Relais mit Zwangsleitungskontakten nach IEC/EN 61810-3
Mal
Typische Anregungszeit mit Us< 25 ms (mit Us/mit Anregung über A1)
Typische Öffnungszeiten< 20 ms (mit Us/mit Anregung über A1)
Erholzeit< 1 Sek.
Elektrische Eigenschaften
Nominale BetriebsartArbeitszeit 100%
Kriechstrecken und Luftspalte zwischen Stromkreisen
Dimensionierung der Isolationsspannung250 V
Dimensionierung/Isolierung Transiente SpannungSiehe Kapitel Koordination von Isolierungen
Eingangsdaten
Digital: A1
Ticket-BeschreibungSicherheitsorientiert
Anzahl der Einträge1
Eingangsspannungsbereich Signal "1"19,2 V ... 26,4 V
Zulässiger Gesamtleitungswiderstand max.25 Ω
SchutzschaltungSuppressordiode
StromaufnahmeTyp. 75 mA
Ausgangsdaten
Relais: Auslösestromkreise (23/24 ... 63/64)
Beschreibung der Ausgabeje 2 Schließer in Reihe, sicherheitsgerichtet, potentialfrei
Anzahl der Ausgänge5
Art der Kontaktschaltung5 Schaltkreise für die Auslöseintensität
KontaktmaterialAgSnO2
Schaltspannungmin. 10 V
max. 250 V AC/DC
Min. Schaltleistungmin. 100 mW
Eingangsstrommin. 10 mA
max. 20 A (≤ 100 ms)
Ausschaltvermögen nach IEC 60947-5-13 A (AC15)
5 A (DC13)
Konstante Strombegrenzung6 A (Leistungsreduzierung beachten)
Quadrat. Aktuelle Summe72 A2(Leistungsreduzierung beachten)
Schaltfrequenzmax. 1 Hz
Mechanische Lebensdauer10 x 106Transaktionen
Ausgangssicherung10 A gL/gG
4 A gL/gG (für Anwendungen mit geringem Bedarf)
Relais: Signalkreis (71/72)
Beschreibung der Ausgabe2 NC parallel, ohne Sicherheitsausrichtung, schwimmend
Anzahl der Ausgänge1
Art der Kontaktschaltung1 x Signalschaltung
KontaktmaterialAgSnO2
Schaltspannungmin. 5 V AC/DC
max. 250 V AC/DC
Min. Schaltleistungmin. 50 mW
Eingangsstrommin. 10 mA
max. 6 A
Ausschaltvermögen nach IEC 60947-5-11,5 A (AC15)
5 A (DC13)
Konstante Strombegrenzung6 A
Quadrat. Aktuelle Summe36 A2
Schaltfrequenzmax. 1 Hz
Mechanische Lebensdauer10 x 106Transaktionen
Ausgangssicherung6 A (gL/gG)
Relais: Quittierungsschaltung (11/12)
Beschreibung der AusgabeDiagnosekontakt, 2 Öffner in Reihe, potentialfrei
Anzahl der Ausgänge1
Art der Kontaktschaltung1 Quittierungsschaltung
KontaktmaterialAgSnO2
Schaltspannungmax. 250 V AC/DC
min. 10 V
Min. Schaltleistungmin. 100 mW
Eingangsstrommax. 6 A
Ausschaltvermögen nach IEC 60947-5-11,5 A (AC15)
3 A (DC13)
Konstante Strombegrenzung6 A
Quadrat. Aktuelle Summe36 A2
Schaltfrequenzmax. 0,5 Hz
Ausgangssicherung10 A (gL/gG)
Verbindungsdaten
Verbindungstechnik
PlugJa
Anschließen von Leitern
VerbindungstypPush-in-Anschluss
Starre Leiterstrecke0,2 mm² ... 1,5 mm²
Flexibler Leiterabschnitt0,2 mm² ... 1,5 mm²
AWG-Draht-Sektion24 ... 16
Zu deisolierende Länge8 mm
Beschilderung
Anzeige der Betriebsspannung1 x Grüne LED
Dimensionen
Breite22,5 mm
Höhe112 mm
Tiefe114,5 mm
Materialdaten
Material der SchalePolyamid
Parameter
Technische Sicherheitsdaten
Stop-Kategorie0
Technische Sicherheitsdaten: EN ISO 13849
Kategorie4 (in Kombination mit geeignetem Auswertegerät)
Leistungsniveau (PL)e (in Kombination mit entsprechendem Auswertegerät)
Technische Sicherheitsdaten: IEC 61508 - hohe Nachfrage
Sicherheits-Integritätsstufe (SIL)3 (in Kombination mit geeignetem Auswertegerät)
Technische Sicherheitsdaten: IEC 61508 - geringer Bedarf
Sicherheits-Integritätsstufe (SIL)3 (in Kombination mit geeignetem Auswertegerät)
Technische Sicherheitsdaten: EN IEC 62061
Sicherheits-Integritätsstufe (SIL)3 (in Kombination mit geeignetem Auswertegerät)
Umwelt- und Lebensbedingungen
Umweltbedingungen
Schutz-IndexIP20
Mindestschutzgrad des AufstellungsortesIP54
Umgebungstemperatur (Service)-20 °C ... 55 °C (Leistungsreduzierung beachten)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Höhe fixierenmax. 2000 m (über NN)
Max. zulässige Luftfeuchtigkeit (Lagerung/Transport)75 %
Max. zulässige Luftfeuchtigkeit (Service)75 %
Absturz35%
Vibration (Service)10 Hz ... 150 Hz, Amplitude 0,15 mm, 2g
Zulassungen
Ce
MarkiertCE-Konformität
Versammlung
Art der BefestigungSchienenmontage
Installationsanleitungsiehe Derating-Kurve
Position für die MontageVertikal oder horizontal
VerbindungstypPush-in-Anschluss
