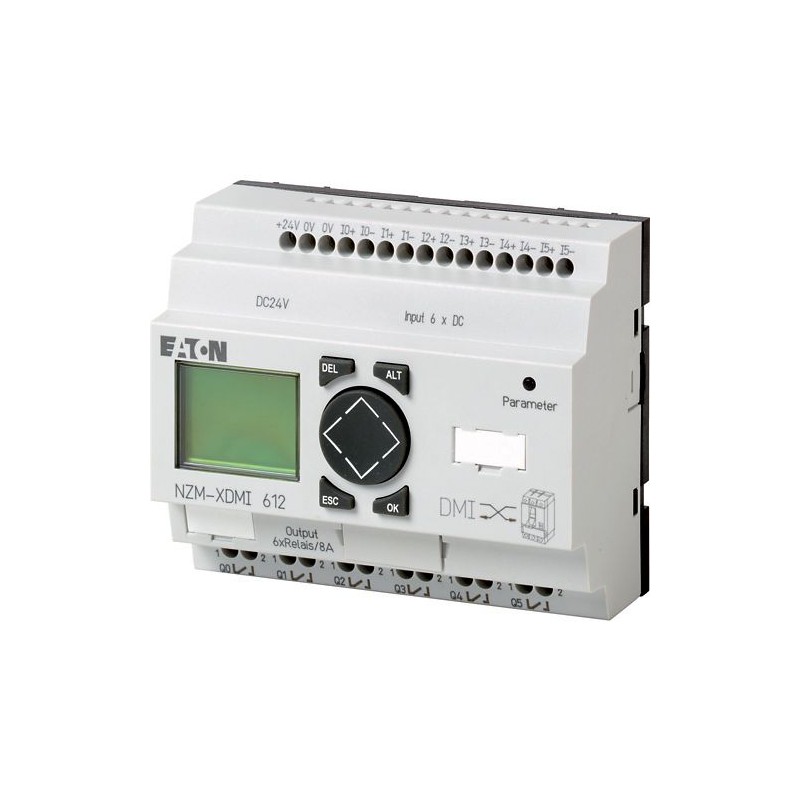

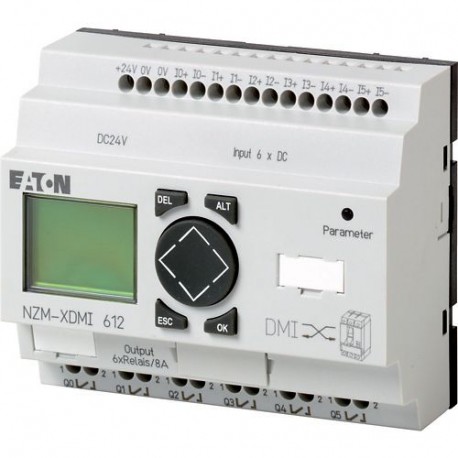

NZM-XDMI612 260217 0004359054 EATON ELECTRIC Schnittstelle, Data Management, für NZM2/3/4
NZM-XDMI612
260217
0004359054
EATON-MOELLER
Schnittstelle, Data Management, für NZM2/3/4
NZM-XDMI612
Optionales Zubehör für die Leistungsschalter-Baureihe NZM bietet ein umfassendes Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage ist dank der modularen Funktionsgruppen immer flexibel und einfach. Hinweise: inklusive NZM-XDMI-CAB Verbindungskabel zwischen NZM und DMI (Länge: 2 m). Abfrage von Diagnose- und Betriebsdaten. Aufzeichnung von Stromwerten, Motorstarterfunktion, Parametrierung. Steuerung der Leistungsschalter mit elektronischem Auslöseblock. Umfangreiche Möglichkeiten der Ferndiagnose und Fernzugriff über Feldbus in Kombination mit einer Feldbusanbindung. NZM-XDMI-DPV1 Definition von ferngesteuerten Parametern . Nur in Verbindung mit Leistungsschaltern mit elektronischer Auslösung. Verwendbar für: NZM2, NZM2-4, NZM3, NZM3-4, NZM4, NZM4-4
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Kommunikations-Modul
Leistungsschalter NZM Zubehör
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Product Name
Eaton Moeller series NZM electronic accessory
Catalog Number
260217
Product Length/Depth
53 mm
Product Height
90 mm
Product Width
107.5 mm
Product Weight
0.614 kg
Compliances
IEC
RoHS conform
RoHS conform
EAN
4015082602178
Model Code
NZM-XDMI612
Produktspezifikationen
Used with
Diagnostics, communication
Special features
Take appropriate measures to prevent condensation
Type
Accessory
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM2/3/4
Pollution degree
2 (EMC)
Explosion safety category for dust
Other
Explosion safety category for gas
None
Mounting method
Top-hat rail IEC/EN 60715, 35 mm
Front build in possible
Rail mounting possible
Front build in possible
Rail mounting possible
Voltage type
DC
Mounting position
Vertical or horizontal
Dimensions
107.5 mm x 90 mm x 53 mm
Ambient operating temperature (LCD display)
0 °C - 55 °C
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Vibrations at constant acceleration 2 g (IEC/EN 60068-2-6)
57 Hz - 150 Hz
Vibrations at constant amplitude .15 mm (IEC/EN 61131-2:2008)
10 Hz - 57 Hz
Ambient operating temperature - min
0 °C
Ambient operating temperature (LCD display) - max
55 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
-40 °C
Drop height (IEC/EN 60068-2-31)
50 mm
Heat dissipation of power supply at 24 V DC
5 W
Power supply admissable - max
28.8 VDC
Number of module space units (total)
6
Degree of protection
IP20
Corrosion resistance
1 cm³/m³ (4 days SO₂)
10 cm³/m³ (4 days SO₂)
10 cm³/m³ (4 days SO₂)
Shock resistance
18 impacts (IEC 60068-2-27)
System accessory
No
Voltage dips
10 ms
Operating air pressure - max
1080 hPa
Operating air pressure - min
795 hPa
Packaged free fall height (IEC/EN 60068-2-32)
1 m
Power supply admissable - min
20.4 VDC
Relative humidity - max
95 %
Residual ripple - max
5 %
Supply voltage at AC, 50 Hz - max
0 V
Supply voltage at AC, 50 Hz - min
0 V
Supply voltage at AC, 60 Hz - max
0 V
Supply voltage at AC, 60 Hz - min
0 V
Supply voltage at DC - max
24 V
Supply voltage at DC - min
24 V
Rated current of power supply
210 mA (24 V DC)
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 24 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Nein |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard eGPRS (EF009703) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard LTE (EF009709) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Nein |
| Schutzart (IP) (EF005474) | IP20 |
| Mit Potentialtrennung (EF003272) | Nein |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Nein |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Ja |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | sonstige |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Breite (EF000008) | 107.5 mm |
| Höhe (EF000040) | 90 mm |
| Tiefe (EF000049) | 53 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| NZM-XDMI612 0004359054 260217 ES_260217.pdf | 2 Mbytes |
|
