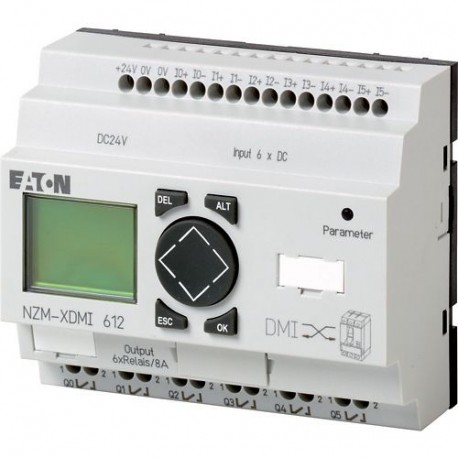

EATON - MOELLER NZM-XDMI612 260217 0004359054 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

NZM-XDMI612 260217 0004359054 EATON ELECTRIC Interfaccia, data Management, per NZM2/3

Riferimento: NZM-XDMI612

Codice: 260217

Numero di catalogo: 0004359054

Produttore: EATON - MOELLER

Descrizione:

Interfaccia, data Management, per NZM2/3
Interfaccia di gestione dati, per NZM2/3/4
Accessori opzionali per la serie di interruttori automatici NZM offre un'ampia gamma di opzioni di applicazione per l'uso in tutto il mondo. L'installazione è sempre flessibile e semplice grazie ai gruppi di funzioni modulari. Note: incluso il cavo di collegamento NZM-XDMI-CAB tra NZM e DMI (lunghezza: 2 m). Consultazione basata su dati diagnostici e operativi. Registrazione dei valori correnti, funzione di avviamento del motore, assegnazione dei parametri. Controllo di interruttori automatici con blocco di sgancio elettronico. Ampie opzioni di diagnostica remota e accesso remoto tramite bus di campo in combinazione con una connessione bus di campo. Definizione dei parametri remoti NZM-XDMI-DPV1. Da utilizzare solo in combinazione con interruttori automatici con trigger elettronici. Può essere utilizzato per: NZM2, NZM2-4, NZM3, NZM3-4, NZM4, NZM4-4

Categorie:

  • sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
  • EATON - MOELLER > Accessori NZM

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

General specifications

Product Name
Eaton Moeller series NZM electronic accessory
Catalog Number
260217
EAN
4015082602178
Product Length/Depth
53 mm
Product Height
90 mm
Product Width
107.5 mm
Product Weight
0.614 kg
Compliances
IEC
RoHS conform
Model Code
NZM-XDMI612

Specifiche del prodotto

Used with
Diagnostics, communication
Special features
Take appropriate measures to prevent condensation
Type
Accessory
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM2/3/4
Pollution degree
2 (EMC)
Explosion safety category for dust
Other
Explosion safety category for gas
None
Mounting method
Top-hat rail IEC/EN 60715, 35 mm
Front build in possible
Rail mounting possible
Voltage type
DC
Mounting position
Vertical or horizontal
Dimensions
107.5 mm x 90 mm x 53 mm
Ambient operating temperature (LCD display)
0 °C - 55 °C
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Vibrations at constant acceleration 2 g (IEC/EN 60068-2-6)
57 Hz - 150 Hz
Vibrations at constant amplitude .15 mm (IEC/EN 61131-2:2008)
10 Hz - 57 Hz
Ambient operating temperature - min
0 °C
Ambient operating temperature (LCD display) - max
55 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
-40 °C
Drop height (IEC/EN 60068-2-31)
50 mm
Heat dissipation of power supply at 24 V DC
5 W
Power supply admissable - max
28.8 VDC
Number of module space units (total)
6
Degree of protection
IP20
Corrosion resistance
1 cm³/m³ (4 days SO₂)
10 cm³/m³ (4 days SO₂)
Shock resistance
18 impacts (IEC 60068-2-27)
System accessory
No
Voltage dips
10 ms
Operating air pressure - max
1080 hPa
Operating air pressure - min
795 hPa
Packaged free fall height (IEC/EN 60068-2-32)
1 m
Power supply admissable - min
20.4 VDC
Relative humidity - max
95 %
Residual ripple - max
5 %
Supply voltage at AC, 50 Hz - max
0 V
Supply voltage at AC, 50 Hz - min
0 V
Supply voltage at AC, 60 Hz - max
0 V
Supply voltage at AC, 60 Hz - min
0 V
Supply voltage at DC - max
24 V
Supply voltage at DC - min
24 V
Rated current of power supply
210 mA (24 V DC)

ETIM for 260217 Controllori logici programmabili (PLC) (EC001604)

Nome caratteristicatensione di alimentazione AC 50 Hz (EF007532)
Valore caratteristica0 V
Nome caratteristicatensione di alimentazione AC 60 Hz (EF007533)
Valore caratteristica0 V
Nome caratteristicatensione di alimentazione DC (EF007534)
Valore caratteristica24 V
Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaDC
Nome caratteristicasupporta il protocollo per EtherCAT (EF017564)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per TCP/IP (EF003050)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIBUS (EF003052)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per CAN (EF003053)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per INTERBUS (EF003054)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per ASI (EF003051)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EIB (EF003055)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo pour Modbus (EF003057)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Data-Highway (EF003058)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet (EF003059)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SUCONET (EF003060)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per LON (EF003017)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SERCOS (EF006657)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET IO (EF007525)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET CBA (EF007524)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Foundation Fieldbus (EF007522)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EtherNet/IP (EF007521)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per AS-Interface Safety at Work (EF007519)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet Safety (EF007520)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per INTERBUS-Safety (EF006662)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIsafe (EF007526)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SafetyBUS p (EF007527)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per altri sistemi bus (EF003062)
Valore caratteristicaNo
Nome caratteristicastandard radio Bluetooth (EF007178)
Valore caratteristicaNo
Nome caratteristicastandard radio WLAN 802.11 (EF007179)
Valore caratteristicaNo
Nome caratteristicastandard radio GPRS (EF008523)
Valore caratteristicaNo
Nome caratteristicastandard radio eGPRS (EDGE) (EF009703)
Valore caratteristicaNo
Nome caratteristicastandard radio GSM (EF008524)
Valore caratteristicaNo
Nome caratteristicastandard radio LTE (EF009709)
Valore caratteristicaNo
Nome caratteristicastandard radio UMTS (EF008525)
Valore caratteristicaNo
Nome caratteristicalink IO master (EF007298)
Valore caratteristicaNo
Nome caratteristicacomponenti del sistema (EF004118)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicacon separazione del potenziale (EF003272)
Valore caratteristicaNo
Nome caratteristicacollegamento bus di campo tramite accoppiatore separato possibile (EF004002)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicamontaggio a parete/diretto possibile (EF007020)
Valore caratteristicaNo
Nome caratteristicamontaggio frontale possibile (EF007016)
Valore caratteristicaSì
Nome caratteristicamontaggio su rack possibile (EF007018)
Valore caratteristicaNo
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicarisorsa corrispondente (Ex ia) (EF004141)
Valore caratteristicaNo
Nome caratteristicarisorsa corrispondente (Ex ib) (EF004142)
Valore caratteristicaNo
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicaaltro
Nome caratteristicacertificato per area pericolosa UL classe I (EF017622)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL classe II (EF017625)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL classe III (EF017627)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL divisione 1 (EF017628)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL divisione 2 (EF017629)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo A (acetilene) (EF017632)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo B (idrogeno) (EF017633)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo C (etilene) (EF017635)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo D (propano) (EF017636)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo E (polvere metallica) (EF017637)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo F (polvere carboniosa) (EF017638)
Valore caratteristicaNo
Nome caratteristicacertificato per area pericolosa UL gruppo G (polvere non conduttiva) (EF017639)
Valore caratteristicaNo
Nome caratteristicalarghezza (EF000008)
Valore caratteristica107.5 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica90 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica53 mm
