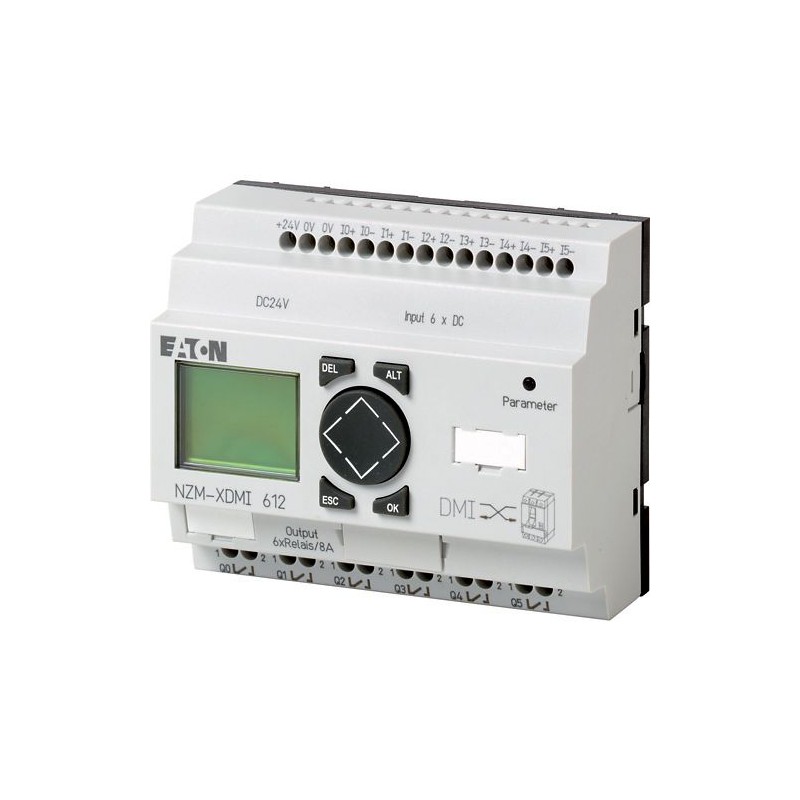

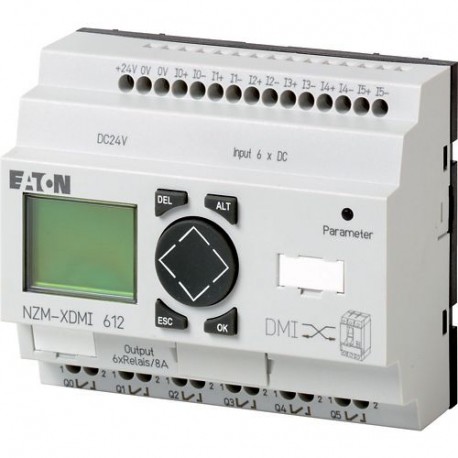

Interfaz de Gestión de datos, para NZM2/3/4
Accesorios opcionales para el disyuntor de la serie NZM ofrece una gama completa de opciones de la aplicación para el uso de la world wide. El montaje es siempre flexible y fácil gracias al modular la función de los grupos. Notas: incluido NZM-XDMI-CAB cable de conexión entre el NZM y DMI (longitud: 2 m). Consulta de diagnósticos y datos operacionales. La grabación de los valores de corriente, motor de arranque de la función, la asignación de parámetro. El Control de los interruptores con disparo electrónico bloque. Remoto integral de diagnóstico y opciones de acceso remoto a través de bus de campo en combinación con una conexión al bus de campo. NZM-XDMI-DPV1 remoto definición de los parámetros. Sólo para uso en combinación con interruptores de circuito con electrónica de prensa. Puede ser utilizado para: NZM2, NZM2-4, NZM3, NZM3-4, NZM4, NZM4-4

Programa de entrega

Gama de productos
Accesorios
Accesorios
Diagnóstico de la comunicación
Descripción

Inclusive NZM-XDMI-CAB cable de conexión entre el NZM y DMI (longitud: 2 m)

  • El acceso a los diagnósticos y los datos operacionales
  • La grabación de los valores de corriente, motor de arranque de la función, establezca los parámetros
  • El Control de los interruptores con disparo electrónico bloque
  • Remoto integral de diagnóstico y opciones de acceso remoto a través de bus de campo en combinación con un bus de campo conexión NZM-XDMI-DPV1
  • Remoto de definición de parámetros
Norma/Autorización
IEC
Tamaño de construcción
NZM2/3/4
Notas

Sólo en combinación con interruptores de circuito conelectrónicaviaje de bloques.

Datos técnicos

General
Dimensiones (W x H x D)
107.5 x 90 x 53 mm
Modular espacio (espacio de unidades)
6 espacio de unidades de ancho
Peso
0,3 kg
Montaje
Top-hat ferrocarril IEC/EN 60715, 35 mm
Condiciones climáticas ambientales
Temperatura ambiente de operación
De 0 a +55 °C
Posición de montaje
Vertical u horizontal
La condensación
Tomar las medidas adecuadas para evitar la condensación
Pantalla LCD (legible)LCD
De 0 a +55
Almacenamiento/TransporteAlmacenamiento [ϑ]
-40 - +70 °C
De humedad relativa, sin condensación (IEC/EN 60068-2-30)
5 - 95 %
La presión de aire (funcionamiento)
795 - 1080 hPa
Resistencia a la corrosiónIEC/EN 60068-2-42 [4 días ASÍDos]
10 cmTres/mTres
Resistencia a la corrosiónIEC/EN 60068-2-43 [4 días HDosS]
1 cmTres/mTres
Condiciones ambientales, mecánicos
Grado de contaminación
Dos
Tipo de protección (IEC/EN 60529, EN50178, VBG 4)
IP20
Vibraciones (IEC/EN 60068-2-6)Amplitud constante 0,15 mm
De 10 a 57 Hz
Vibraciones (IEC/EN 60068-2-6)La aceleración constante de 2 g
De 57 a 150 Hz
Mecánica de resistencia a los golpes (IEC/EN 60068-2-27) semi-sinusoidal 15 g/11 ms
18 Impactos
Gota a IEC/EN 60068-2-31 [la altura de Caída]
50 mm
Caída libre, embalado (IEC/EN 60068-2-32)
1 m
Fuente de alimentación
Margen admisible
EL 20,4 - 28,8 V DC
Ondulación Residual
≦ 5 %
Corriente de entrada: 24 V DCa las 24 V DC
210 mA
De huecos de tensión
≤ 10 ms
La disipación de calor en 24 V DC
5 W

La verificación del diseño según la norma IEC/EN 61439

IEC/EN 61439 de verificación de diseño
10.2 Resistencia de los materiales y partes10.2.2 resistencia a la Corrosión
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.4 Resistencia a los ultra-violeta (UV)
Cumple con la norma de producto requisitos.
10.2 Resistencia de los materiales y partes10.2.5 de Elevación
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.6 impacto Mecánico
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.2 Resistencia de los materiales y partes10.2.7 Inscripciones
Cumple con la norma de producto requisitos.
10.3 Grado de protección de las ASAMBLEAS
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.4 Separaciones y distancias de fuga
Cumple con la norma de producto requisitos.
10.5 Protección contra descargas eléctricas
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.6 la Incorporación de los dispositivos de maniobra y componentes
No se aplica, puesto que la totalidad de las celdas debe ser evaluado.
10.7 Interno de los circuitos eléctricos y las conexiones
Es el panel del generador de la responsabilidad.
10.8 Conexiones para conductores externos
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.2 de Potencia eléctricos de frecuencia de la fuerza
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.3 tensión soportada de Impulso
Es el panel del generador de la responsabilidad.
10.9 propiedades de Aislamiento10.9.4 Pruebas de cajas de material aislante
Es el panel del generador de la responsabilidad.
10.10 aumento de la Temperatura
El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos.
10.11 clasificación de cortocircuito
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.12 compatibilidad Electromagnética
Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados.
10.13 función Mecánica
El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado.

Datos técnicos ETIM 7.0

Los PLC (EG000024) / Bus de campo, decentr. periferia - módulo de comunicación (EC001604)
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Control / bus de Campo, la descentralización de los periféricos / bus de Campo, la descentralización de los periféricos - módulo de comunicaciones ([email protected] [BAA073013])
Tensión de alimentación de CA de 50 Hz
0 - 0 V
Tensión de alimentación de CA de 60 Hz
0 - 0 V
Tensión de alimentación DC
24 - 24 V
Voltaje tipo de tensión de alimentación
DC
Apoyo a protocolo TCP/IP
No
El apoyo de protocolo de PROFIBUS
No
El apoyo de protocolo para PUEDE
No
El apoyo de protocolo para INTERBUS
No
El apoyo de protocolo para ASI
No
Apoyar protocolo KNX
No
Apoyar el protocolo MODBUS
No
El apoyo de protocolo de Datos para la Carretera
No
El apoyo de protocolo para DeviceNet
No
El apoyo de protocolo para SUCONET
No
El apoyo de protocolo de LON
No
El apoyo de protocolo para SERCOS
No
Apoyar el protocolo PROFINET IO
No
El apoyo de protocolo para PROFINET CBA
No
Apoyar protocolo Foundation Fieldbus
No
Apoyar el protocolo de EtherNet/IP
No
Apoyar el protocolo de Seguridad as-Interface en el Trabajo
No
El apoyo de protocolo para DeviceNet Safety
No
El apoyo de protocolo para INTERBUS-Safety
No
Apoyar protocolo PROFIsafe
No
El apoyo de protocolo para SafetyBUS p
No
El apoyo de protocolo para otros sistemas de bus
No
Radio Bluetooth estándar
No
Radio estándar WLAN 802.11
No
Radio estándar GPRS
No
Radio estándar GSM
No
Radio estándar UMTS
No
IO link master
No
Accesorios del sistema
Grado de protección (IP)
IP20
Con separación de potencial
No
Conexión al bus de campo separados de acoplador de bus posible
No
Montaje en riel posible
Montaje en pared/montaje directo
No
Frente construir en posible
Bastidor de montaje posible
No
Adecuado para las funciones de seguridad
No
Categoría según EN 954-1
SIL según IEC 61508
Ninguno
Nivel de rendimiento acc. EN ISO 13849-1
Ninguno
Appendant operación del agente (Ex ia)
No
Appendant operación del agente (Ex ib)
No
La explosión de la categoría de seguridad para gas
Ninguno
La explosión de la categoría de seguridad para el polvo
Otros
Ancho
107.5 mm
Altura
90 mm
Profundidad
53 mm

Dimensiones

252X005
