> EATON - MOELLER>Accessoires NZM >NZM-XDMI612 260217 0004359054 ELECTRIC Interface, gestion des données, pour NZM2/3
Produit précédent Produit suivant

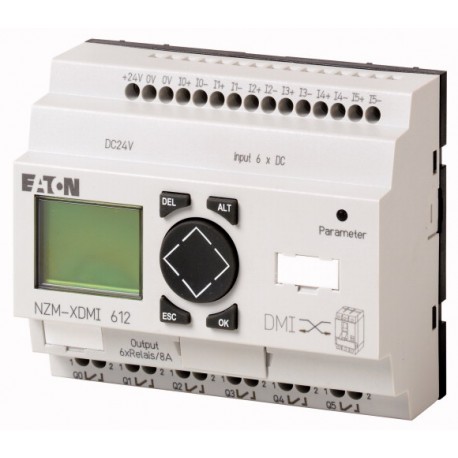

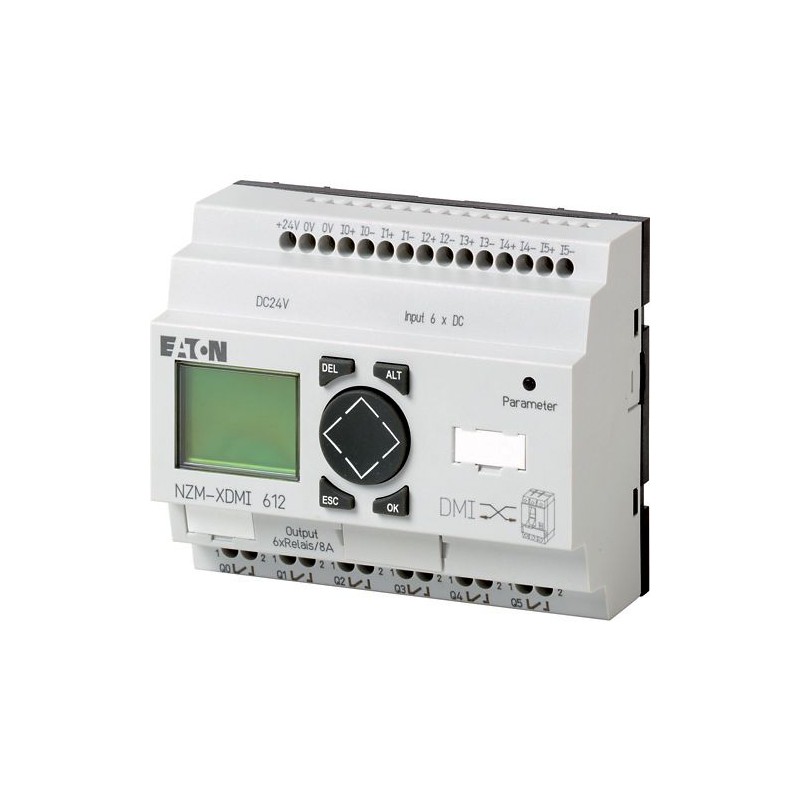

NZM-XDMI612 260217 0004359054 EATON ELECTRIC Interface, gestion des données, pour NZM2/3 Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

NZM-XDMI612 260217 0004359054 EATON ELECTRIC Interface, gestion des données, pour NZM2/3

NZM-XDMI612

260217

0004359054

EATON-MOELLER

Interface, gestion des données, pour NZM2/3

NZM-XDMI612

Accessoires optionnels pour la série de disjoncteurs NZM offre une gamme complète d’options d’application pour une utilisation dans le monde entier. Le montage est toujours flexible et facile grâce aux groupes de fonctions modulaires. Remarques : câble de raccordement NZM-XDMI-CAB inclus entre NZM et DMI (longueur : 2 m). Interrogation à partir de diagnostics et de données opérationnelles. Enregistrement des valeurs actuelles, fonction de démarreur du moteur, affectation des paramètres. Contrôle des disjoncteurs avec bloc de déclenchement électronique. Des options complètes de diagnostic à distance et d’accès à distance via le bus de terrain en combinaison avec une connexion par bus de terrain. Définition des paramètres à distance NZM-XDMI-DPV1 . Uniquement pour une utilisation en combinaison avec des disjoncteurs à déclencheurs électroniques. Peut être utilisé pour : NZM2, NZM2-4, NZM3, NZM3-4, NZM4, NZM4-4

Plus de détails


Commande industrielle API > Bus de terrain, périphérie déc. - module de communication

Accessoires NZM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton Moeller series NZM electronic accessory
Catalog Number
260217
Model Code
NZM-XDMI612
EAN
4015082602178
Product Length/Depth
53 mm
Product Height
90 mm
Product Width
107.5 mm
Product Weight
0.614 kg
Compliances
IEC
RoHS conform

Spécifications du produit

Used with
Diagnostics, communication
Special features
Take appropriate measures to prevent condensation
Type
Accessory
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
Frame
NZM2/3/4
Pollution degree
2 (EMC)
Explosion safety category for dust
Other
Explosion safety category for gas
None
Mounting method
Top-hat rail IEC/EN 60715, 35 mm
Front build in possible
Rail mounting possible
Voltage type
DC
Mounting position
Vertical or horizontal
Dimensions
107.5 mm x 90 mm x 53 mm
Ambient operating temperature (LCD display)
0 °C - 55 °C
Safety performance level (EN ISO 13849-1)
None
SIL (IEC 61508)
None
Vibrations at constant acceleration 2 g (IEC/EN 60068-2-6)
57 Hz - 150 Hz
Vibrations at constant amplitude .15 mm (IEC/EN 61131-2:2008)
10 Hz - 57 Hz
Ambient operating temperature - min
0 °C
Ambient operating temperature (LCD display) - max
55 °C
Ambient storage temperature - max
70 °C
Ambient storage temperature - min
-40 °C
Drop height (IEC/EN 60068-2-31)
50 mm
Heat dissipation of power supply at 24 V DC
5 W
Power supply admissable - max
28.8 VDC
Number of module space units (total)
6
Degree of protection
IP20
Corrosion resistance
1 cm³/m³ (4 days SO₂)
10 cm³/m³ (4 days SO₂)
Shock resistance
18 impacts (IEC 60068-2-27)
System accessory
No
Voltage dips
10 ms
Operating air pressure - max
1080 hPa
Operating air pressure - min
795 hPa
Packaged free fall height (IEC/EN 60068-2-32)
1 m
Power supply admissable - min
20.4 VDC
Relative humidity - max
95 %
Residual ripple - max
5 %
Supply voltage at AC, 50 Hz - max
0 V
Supply voltage at AC, 50 Hz - min
0 V
Supply voltage at AC, 60 Hz - max
0 V
Supply voltage at AC, 60 Hz - min
0 V
Supply voltage at DC - max
24 V
Supply voltage at DC - min
24 V
Rated current of power supply
210 mA (24 V DC)

ETIM for 260217 Commande industrielle API (EC001604)
Caractéristique Valeur
Tension d'alimentation CA 50 Hz (EF007532) 0 V
Tension d'alimentation CA 60 Hz (EF007533) 0 V
Tension d'alimentation CC (EF007534) 24 V
Type de tension d'alimentation (EF002991) CC
supporte le protocole pour EtherCAT (EF017564) Non
Protocole pris en charge pour TCP/IP (EF003050) Non
Protocole pris en charge pour PROFIBUS (EF003052) Non
Protocole pris en charge pour CAN (EF003053) Non
Protocole pris en charge pour INTERBUS (EF003054) Non
Protocole pris en charge pour ASI (EF003051) Non
Protocole pris en charge pour KNX (EF003055) Non
Protocole pris en charge pour Modbus (EF003057) Non
Protocole pris en charge pour Data-Highway (EF003058) Non
Protocole pris en charge pour DeviceNet (EF003059) Non
Protocole pris en charge pour SUCONET (EF003060) Non
Protocole pris en charge pour LON (EF003017) Non
Protocole pris en charge pour SERCOS (EF006657) Non
Protocole pris en charge pour PROFINET IO (EF007525) Non
Protocole pris en charge pour PROFINET CBA (EF007524) Non
Protocole pris en charge pour Foundation Fieldbus (EF007522) Non
Protocole pris en charge pour EtherNet/IP (EF007521) Non
Protocole pris en charge pour AS-Interface Safety at Work (EF007519) Non
Protocole pris en charge pour DeviceNet Safety (EF007520) Non
Protocole pris en charge pour INTERBUS-Safety (EF006662) Non
Protocole pris en charge pour PROFIsafe (EF007526) Non
Protocole pris en charge pour SafetyBUS p (EF007527) Non
Protocole pris en charge pour autres systèmes de bus (EF003062) Non
Standard radio Bluetooth (EF007178) Non
Standard radio WLAN 802.11 (EF007179) Non
Standard radio GPRS (EF008523) Non
Standard radio eGPRS (EF009703) Non
Standard radio GSM (EF008524) Non
Standard radio LTE (EF009709) Non
Standard radio UMTS (EF008525) Non
Maître IO-Link (EF007298) Non
Composants système (EF004118) Non
Classe de protection (IP) (EF005474) IP20
Avec séparation de potentiel (EF003272) Non
Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) Non
Montage possible sur barres profilées (EF003972) Oui
Montage mural/direct possible (EF007020) Non
Encastrement frontal possible (EF007016) Oui
Montage sur rack possible (EF007018) Non
Adapté aux fonctions de sécurité (EF001597) Non
SIL conformément à IEC 61508 (EF009889) Sans
Niveau de performance selon EN ISO 13849-1 (EF007399) Sans
Matériel associé (Ex ia) (EF004141) Non
Matériel associé (Ex ib) (EF004142) Non
Catégorie de protection contre les explosions pour le gaz (EF003997) Sans
Catégorie de protection contre les explosions pour la poussière (EF003998) Autre
certifié pour zone à risque UL classe I (EF017622) Non
certifié pour zone à risque UL classe II (EF017625) Non
certifié pour zone à risque UL classe III (EF017627) Non
certifié pour zone à risque UL division 1 (EF017628) Non
certifié pour zone à risque UL division 2 (EF017629) Non
certifié pour zone à risque UL groupe A (acétylène) (EF017632) Non
certifié pour zone à risque UL groupe B (hydrogène) (EF017633) Non
certifié pour zone à risque UL groupe C (éthylène) (EF017635) Non
certifié pour zone à risque UL groupe D (propane) (EF017636) Non
certifié pour zone à risque UL groupe E (poussière de métal) (EF017637) Non
certifié pour zone à risque UL groupe F (poussière carbonée) (EF017638) Non
certifié pour zone à risque UL groupe G (poussière non conductrice) (EF017639) Non
Largeur (EF000008) 107.5 mm
Hauteur (EF000040) 90 mm
Profondeur (EF000049) 53 mm

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
NZM-XDMI612 0004359054 260217 ES_260217.pdf 2 Mbytes NZM-XDMI612 0004359054 260217 ES_260217.pdf
