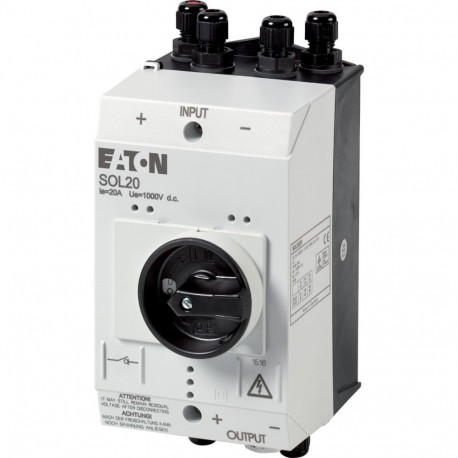

SOL20/2MV 120919 Y7-120919 EATON ELECTRIC Lasttrennschalter, DC, 20 A, 2 Stränge M12 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SOL20/2MV 120919 Y7-120919 EATON ELECTRIC Lasttrennschalter, DC, 20 A, 2 Stränge M12

SOL20/2MV

120919

Y7-120919

EATON-MOELLER

Lasttrennschalter, DC, 20 A, 2 Stränge M12

SOL20/2MV

Eaton Moeller® series SOL20 Switch-disconnector, DC current, 20A, 2 strings M12

Lasttrennschalter, Verriegelung: in AUS-Stellung: ja, Schutzart: IP65, Normen: IEC/EN 60947-3, TÜV-zertifiziert

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Solar Schalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $312.66
Stückpreis: $312.66
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton Moeller® series P-SOL Switch-disconnector
Catalog Number
120919
Product Length/Depth
224 mm
Product Height
130 mm
Product Width
100 mm
Product Weight
0.836 kg
Certifications
IEC/EN 60947-3
TÜV-certified
EAN
4015081187492
Model Code
SOL20/2MV

Merkmale und Funktionen

Actuator color
Black
Actuator type
Toggle
Design
Enclosed
Features
Isolating characteristics
Fitted with:
Voltage release optional
Locking facility
Lockable in the 0 (Off) position
Number of poles
Two-pole
Number of poles
Two-pole

Allgemein

Connection type
Threaded connection M16, Outputs
Screw connector M12, Inputs
Degree of protection
NEMA Other
Degree of protection (front side)
IP65
Lifespan, electrical
100,000 Operations
Lifespan, mechanical
100,000 Operations
Mounting position
As required
Operating frequency
120 Operations/h
Product Category
Switchgear for photovoltaic systems
Protection class
2
Suitable for
Ground mounting

Klimatische Umweltbedingungen

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Bemessungswerte

Rated operational current (Ie) at DC-21A
20 A
Rated operational power at AC-23A, 400 V, 50 Hz
0 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
0 kW
Rated operational voltage (Ue) at AC - min
1000 V
Rated operational voltage (Ue) at AC - max
1000 V
Rated uninterrupted current (Iu)
20 A
Resistance
8 mΩ (internal)

Kurzschlussfestigkeit

Rated conditional short-circuit current (Iq)
0 kA
Rated short-circuit making capacity (Icm)
0.32 kA (up to 440 V, 50/60 Hz)
Rated short-time withstand current (Icw)
0.24 kA

Ansprechpartner

Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0

ETIM for 120919 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Nein
Ausführung als Wartungs-/Reparaturschalter (EF006986) Nein
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 1000 V
Bemessungsbetriebsspannung (EF001435) 1000 V
Bemessungsdauerstrom Iu (EF001389) 20 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 0 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 0 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 0 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 0.24 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 0 kW
Schaltleistung bei 400 V (EF009166) 20 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 0 kA
Polzahl (EF001391) 2
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Ja
Gerätebauart (EF008240) Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) Knebel
Verriegelbar (EF006281) Nein
Anschlussart Hauptstromkreis (EF006819) sonstige
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA) (EF011959) sonstige
Breite (EF000008) 100 mm
Höhe (EF000040) 130 mm
Tiefe (EF000049) 224 mm
