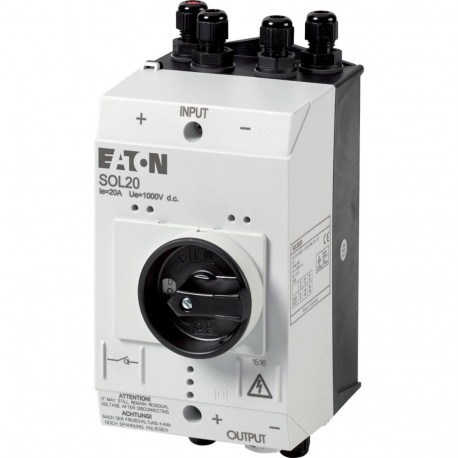

SOL20/2MV 120919 Y7-120919 EATON ELECTRIC Interruptor seccionador DC 20 A 2 ramales M12 Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SOL20/2MV 120919 Y7-120919 EATON ELECTRIC Interruptor seccionador DC 20 A 2 ramales M12

SOL20/2MV

120919

Y7-120919

EATON-MOELLER

Interruptor seccionador, DC, 20 A, 2 ramales M12

Eaton Moeller® series SOL20 Switch-disconnector, DC current, 20A, 2 strings M12

Interruptor-seccionador, Dispositivo de bloqueo: en posición OFF: sí, Grado de protección: IP65, Normas: IEC/EN 60947-3, Certificación TÜV

Más detalles


Componentes industriales de baja tensión > Seccionador

Aparamenta Sistemas Fotovoltáicos

Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $312.66
Precio unitario: $312.66
Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Más Información

▲


Especificaciones generales

Product Name
Eaton Moeller® series P-SOL Switch-disconnector
Catalog Number
120919
EAN
4015081187492
Product Length/Depth
224 mm
Product Height
130 mm
Product Width
100 mm
Product Weight
0.836 kg
Certifications
IEC/EN 60947-3
TÜV-certified
Model Code
SOL20/2MV

Características y Funciones

Actuator color
Black
Actuator type
Toggle
Design
Enclosed
Features
Isolating characteristics
Fitted with:
Voltage release optional
Locking facility
Lockable in the 0 (Off) position
Number of poles
Two-pole
Number of poles
Two-pole

General

Connection type
Threaded connection M16, Outputs
Screw connector M12, Inputs
Degree of protection
NEMA Other
Degree of protection (front side)
IP65
Lifespan, electrical
100,000 Operations
Lifespan, mechanical
100,000 Operations
Mounting position
As required
Operating frequency
120 Operations/h
Product Category
Switchgear for photovoltaic systems
Product Category
Switchgear for photovoltaic systems
Protection class
2
Suitable for
Ground mounting

Condiciones climáticas ambientales

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Especificaciones eléctricas

Rated operational current (Ie) at DC-21A
20 A
Rated operational power at AC-23A, 400 V, 50 Hz
0 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
0 kW
Rated operational voltage (Ue) at AC - min
1000 V
Rated operational voltage (Ue) at AC - max
1000 V
Rated uninterrupted current (Iu)
20 A
Resistance
8 mΩ (internal)

Clasificación de cortocircuito

Rated conditional short-circuit current (Iq)
0 kA
Rated short-circuit making capacity (Icm)
0.32 kA (up to 440 V, 50/60 Hz)
Rated short-time withstand current (Icw)
0.24 kA

Contactos

Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0

ETIM for 120919 Interruptores de baja tensión (EC000216)
Característica Valor
Ejecución como interruptor principal (EF006981) No
Ejecución como interruptor de mantenimiento/reparación (EF006986) No
Ejecución como interruptor de seguridad (EF006985) No
Ejecución como dispositivo de parada de emergencia (EF006959) No
Ejecución como conmutador-inversor (EF009408) No
Número de interruptores (EF005586) 1
Tensión de funcionamiento nominal máxima Ue CA (EF007355) 1000 V
Tensión nominal de funcionamiento (EF001435) 1000 V
Intensidad nominal permanente Iu (EF001389) 20 A
Corriente permanente asignada a AC-23, 400 V (EF011777) 0 A
Corriente permanente asignada con AC-21, 400 V (EF009165) 0 A
Potencia de funcionamiento nominal en CA-3, 400 V (EF001364) 0 kW
Resistencia de corriente nominal de corta duración Icw (EF007050) 0.24 kA
Potencia de funcionamiento nominal a 400 V CA-23 (EF007027) 0 kW
Poder de corte a 400 V (EF009166) 20 kW
Corriente nominal de cortocircuito condicional Iq (EF001444) 0 kA
Número de polos (EF001391) 2
Número de contactos auxiliares normalmente cerrados (EF001377) 0
Número de contactos auxiliares normalmente abiertos (EF001376) 0
Número de contactos auxiliares como contacto de cambio (EF003531) 0
Accionamiento motorizado opcional (EF007386) No
Accionamiento motorizado integrado (EF006697) No
Liberación de tensión opcional (EF007491) Sí
Construcción del dispositivo (EF008240) Dispositivo completo en carcasa
Apto para montaje frontal de 4 orificios (EF007247) No
Apto para montaje frontal central (EF007248) No
Apto para la instalación del distribuidor (EF007262) No
Apto para montaje intermedio (EF007264) No
Color del elemento de accionamiento (EF007167) Negro
Ejecución del elemento accionador (EF006976) Maneta
Interbloqueable (EF006281) No
Tipo de conexión del circuito de corriente principal (EF006819) Otros
Con cableado premontado (EF016444) No
Grado de protección (IP), frontal (EF003118) IP65
Grado de protección (NEMA) (EF011959) Otros
Anchura (EF000008) 100 mm
Altura (EF000040) 130 mm
Profundidad (EF000049) 224 mm
