> >>PKZ-SOL30 120939 ELECTRIC Strangschutzschalter, DC, 2-polig, 30 A
Vorheriges Produkt Nächstes Produkt

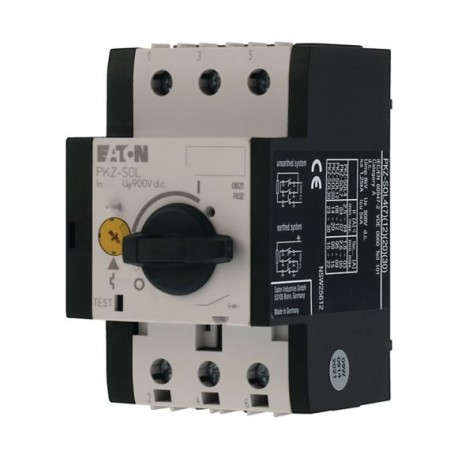

PKZ-SOL30 120939 EATON ELECTRIC Strangschutzschalter, DC, 2-polig, 30 A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PKZ-SOL30 120939 EATON ELECTRIC Strangschutzschalter, DC, 2-polig, 30 A

PKZ-SOL30

120939

EATON-MOELLER

Strangschutzschalter, DC, 2-polig, 30 A

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz

Solar Schalter

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $118.40
Stückpreis: $118.40

Menge Preis
1+$118.40
2+$101.40
3+$94.48
4+$93.37
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


Strangschutzschalter, DC, 2-polig, 30 A
Strangschutzschalter PKZ-SOL sind die sicherungslose Alternative zum Schutz der PV-Module vor Kurzschlussströmen. Mit ihrem variablen Auslösebereich lassen sie sich optimal auf den tatsächlichen Kurzschlussstrom eines Strings einstellen. Mit dem optional erhältlichen verzögerten Unterspannungsauslöser P-SOL-XUV ist eine Fernabschaltung, zum Beispiel für die Feuerwehr, möglich.

Lieferprogramm

Sortiment
Schaltgeräte für Photovoltaik
Untersortiment
Strangschutzschalter
Sortiment
Strangschutzschalter
Einsatzgebiet
Nutzgebäude
Freiflächen
Bemessungsbetriebsspannung [Ue]
900 V
Schutzklasse
2
Leiteranzahl
2-polig
Bemessungsbetriebsstrom bei DC-21A [Ie]
30 A
zulässiger Kurzschlussstrom für Solarmodule [ISC]
15 - 22 A
Einstellbereich
Überlastauslöser[Ir]Überlastauslöser max.
30 A
Anschlusstechnik
Schraubklemmen
Bauform
offen
Hinweise
ZusatzausrüstungenSeite
2 Hilfsschalter NHI-E￫ 082882
3 Arbeitsstromauslöser A-PKZ0￫ 073187
3 Unterspannungsauslöser U-PKZ0￫ 073135

Technische Daten

Bemessungsbetriebsstrom bei DC-21A [Ie]
30 A
Anzahl der Pole
2-polig
Bemessungsbetriebsspannung [Ue]
900 V
Thermische Auslösung
1.05 - 1.3 x Ie
Elektromagnetische Auslösung
6 x Ie
Normen und Bestimmungen
IEC/EN 60947-2
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Umgebungstemperatur
offen
-25 - +60 °C
Abmessungen
Breite
58 mm
Höhe
93 mm
Tiefe
76 mm
Hutschiene
35 mm
Gewicht
0.32 kg
Anschlussquerschnitte
feindrähtig mit Aderendhülse
1 x (1 - 6)
2 x (1 - 6) mm2
ein- oder mehrdrähtig
18 - 14 AWG
Innenwiderstand
7 mΩ

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
30 A
Verlustleistung pro Pol, stromabhängig [Pvid]
2.1 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
6.3 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+60 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Leistungsschalter für Trafo-, Generator- und Anlagenschutz (EC000228)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Leistungsschalter für Trafo-, Generator- und Anlagenschutz (ecl@ss13-27-37-04-09 [AJZ716018])
Bemessungsdauerstrom Iu
30 A
Bemessungsspannung
900 - 900 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz
0 kA
Überlastauslöser Stromeinstellung
23 - 30 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers
0 - 0 A
Einstellbereich des unverzögerten Kurzschlussauslösers
180 - 180 A
Verlustleistung
6.5 W
Gerätebauart
Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz
nein
Anschlussart Hauptstromkreis
Schraubanschluss
Geeignet für Hutschienenmontage
ja
Hutschienenmontage optional
ja
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Mit Ausgelöstmelder
nein
Mit integriertem Unterspannungsauslöser
nein
Polzahl
3
Position des Anschlusses für Hauptstromkreis
sonstige
Ausführung des Betätigungselements
Drehknopf
Komplettgerät mit Schutzeinheit
ja
Motorantrieb integriert
nein
Motorantrieb optional
nein
Schutzart (IP)
IP00

Approbationen

Specially designed for North America
No

Datasheet - PDF

▲
Titel: Größe: Typ:
PKZ-SOL30 PKZ-SOL30 120939 DE_120939.pdf 117 Kbytes PKZ-SOL30 PKZ-SOL30 120939 DE_120939.pdf
