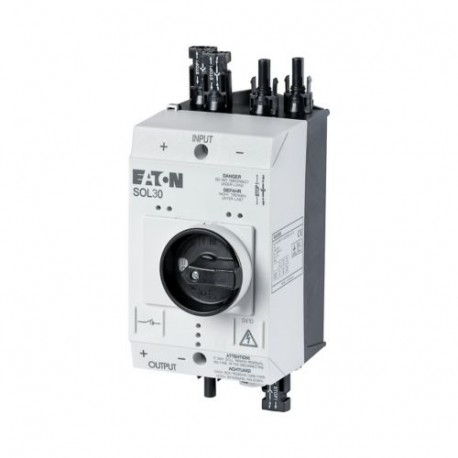

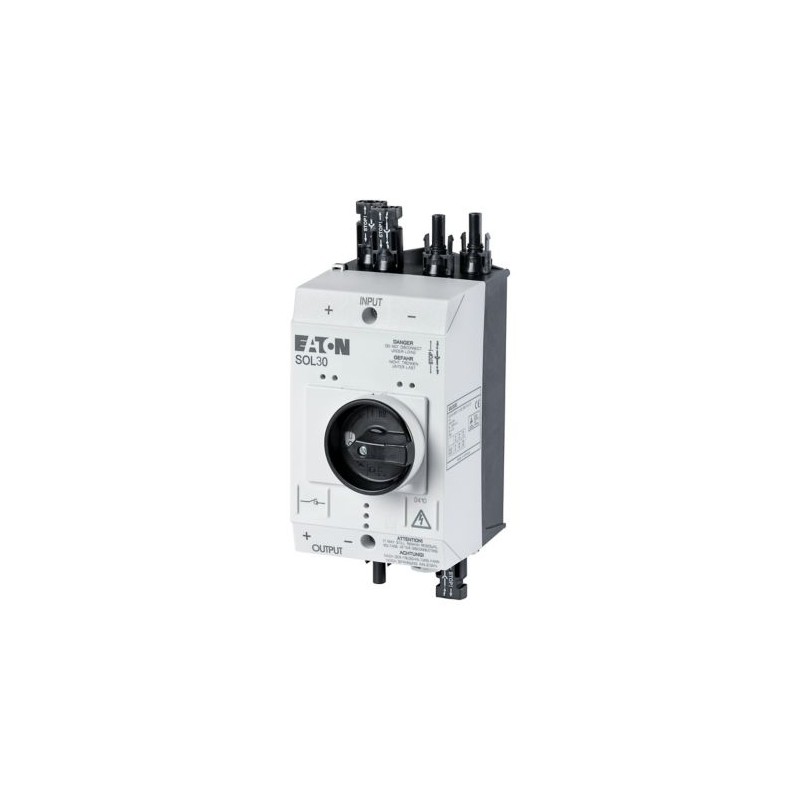

SOL30/2MC4 120922 Y7-120922 EATON ELECTRIC Lasttrennschalter, DC, 30 A, 2 Stränge MC4 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SOL30/2MC4 120922 Y7-120922 EATON ELECTRIC Lasttrennschalter, DC, 30 A, 2 Stränge MC4

SOL30/2MC4

120922

Y7-120922

EATON-MOELLER

Lasttrennschalter, DC, 30 A, 2 Stränge MC4

SOL30/2MC4-KARTON

Eaton Moeller® series SOL30 Lasttrennschalter, Gleichstrom, 30A, 2 Stränge MC4

Lasttrennschalter, Verriegelung: in AUS-Stellung: ja, Schutzart: IP65, Normen: IEC/EN 60947-3, TÜV-zertifiziert

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Solar Schalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $311.11
Stückpreis: $311.11
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series P-SOL Switch-disconnector
Katalognummer
120922
Produkt Länge/Tiefe
234 mm
Produkthöhe
130 mm
Produktbreite
100 mm
Produktgewicht
0.912 kg
Zertifikat(e)
TÜV-certified
IEC/EN 60947-3
Kataloghinweise
MC4-Stecker (Stäubli)
EAN
4015081187522
Modellcode
SOL30/2MC4

Merkmale und Funktionen

Farbe des Auslösers
Schwarz
Stellgliedtyp
Wählschalter
Design
Gekapselt
Merkmale
Trennereigenschaften
Ausstattung:
Spannungsauslöser optional
Verriegelungsvorrichtung
Verriegelbar in der Position 0 (Aus)
Anzahl der Pole
2-polig
Anzahl der Pole
2-polig

Allgemein

Anschlussart
MC4, Eingänge
MC4, Ausgänge
Schutzart
NEMA sonsitge
Schutzart, Vorderseite
IP65
Lebensdauer, elektrisch
1.500 Schaltvorgänge
Lebensdauer, mechanisch
100.000 Schaltspiele
Einbaulage
beliebig
Betriebsfrequenz
120 Schaltspiele/h
Produktkategorie
Schaltgeräte für Photovoltaiksysteme
Schutzklasse
2
Geeignet für
Bodenmontage

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Bemessungswerte

Bemess.betriebsstrom (le) bei DC-21A
30 A
Bemessungsbetriebsleistung bei AC-23 A, 400 V, 50 Hz
0 kW
Bemessungsbetriebsleistung bei AC-3, 380/400 V, 50 Hz
0 kW
Bemessungsdauerstrom (Iu)
30 A
Widerstand
7 mΩ (intern)

Kurzschlussfestigkeit

Bedingter Bemessungskurzschlussstrom (lq)
0 kA
Bemessungskurzschlusseinschaltvermögen (lcm)
0,32 kA (bis 440 V, 50/60 Hz)
Bemessungskurzzeitstromfestigkeit (Icw)
0,36 kA

Ansprechpartner

Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
0
Anzahl Hilfskontakte (Schließer)
0

Bauartnachweis

10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
UV-Widerstand nur in Verbindung mit Schutzschild.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 120922 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Nein
Ausführung als Wartungs-/Reparaturschalter (EF006986) Nein
Ausführung als Sicherheitsschalter (EF006985) Nein
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Bemessungsbetriebsspannung (EF001435) 690 V
Bemessungsdauerstrom Iu (EF001389) 30 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 0 A
Bemessungsdauerstrom bei AC-21, 400 V (EF009165) 0 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 0 kW
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 0.36 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 0 kW
Schaltleistung bei 400 V (EF009166) 30 kW
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 0 kA
Polzahl (EF001391) 2
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Ja
Gerätebauart (EF008240) Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Nein
Geeignet für Zwischenbau (EF007264) Nein
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) Knebel
Verriegelbar (EF006281) Nein
Anschlussart Hauptstromkreis (EF006819) sonstige
Mit vormontierter Verkabelung (EF016444) Nein
Schutzart (IP), frontseitig (EF003118) IP65
Schutzart (NEMA) (EF011959) sonstige
Breite (EF000008) 100 mm
Höhe (EF000040) 130 mm
Tiefe (EF000049) 234 mm
