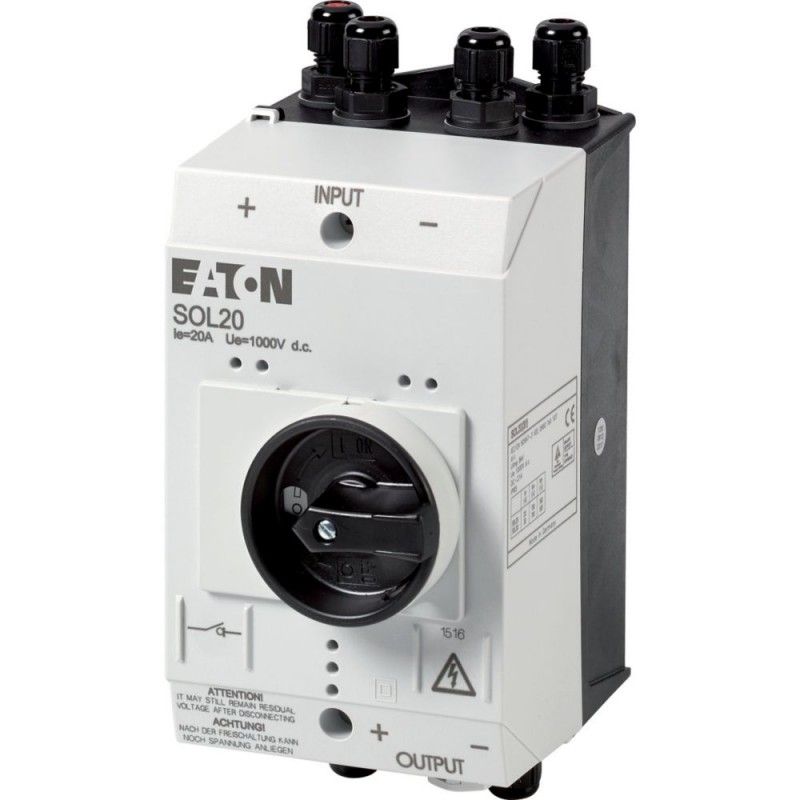

EATON - MOELLER SOL20/2MV 120919 Y7-120919 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

SOL20/2MV 120919 Y7-120919 EATON ELECTRIC Sezionatore di potenza, DC, 20A, 2 stringhe M12

Riferimento: SOL20/2MV

Codice: 120919

Numero di catalogo: Y7-120919

Produttore: EATON - MOELLER

Descrizione:

Sezionatore di potenza, DC, 20A, 2 stringhe M12
Sezionatore DC 20 A 2 x M12 rami
Eaton Moeller® series SOL20 Switch-disconnector, DC current, 20A, 2 strings M12
Sezionatore, Dispositivo di blocco: in posizione OFF: sì, Grado di protezione: IP65, Norme: IEC/EN 60947-3, Certificazione TÜV

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • EATON - MOELLER > Aparamenta Sistemi fotovoltaici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON - MOELLER

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 217,05 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

General specifications

Product Name
Eaton Moeller® series P-SOL Switch-disconnector
Catalog Number
120919
EAN
4015081187492
Product Length/Depth
224 mm
Product Height
130 mm
Product Width
100 mm
Product Weight
0.836 kg
Certifications
IEC/EN 60947-3
TÜV-certified
Model Code
SOL20/2MV

Features & Functions

Actuator color
Black
Actuator type
Toggle
Design
Enclosed
Features
Isolating characteristics
Fitted with:
Voltage release optional
Locking facility
Lockable in the 0 (Off) position
Number of poles
Two-pole

General

Connection type
Threaded connection M16, Outputs
Screw connector M12, Inputs
Degree of protection
NEMA Other
Degree of protection (front side)
IP65
Lifespan, electrical
100,000 Operations
Lifespan, mechanical
100,000 Operations
Mounting position
As required
Operating frequency
120 Operations/h
Product Category
Switchgear for photovoltaic systems
Protection class
2
Suitable for
Ground mounting

Climatic environmental conditions

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
60 °C
Climatic proofing
Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30

Electrical rating

Rated operational current (Ie) at DC-21A
20 A
Rated operational power at AC-23A, 400 V, 50 Hz
0 kW
Rated operational power at AC-3, 380/400 V, 50 Hz
0 kW
Rated operational voltage (Ue) at AC - min
1000 V
Rated operational voltage (Ue) at AC - max
1000 V
Rated uninterrupted current (Iu)
20 A
Resistance
8 mΩ (internal)

Short-circuit rating

Rated conditional short-circuit current (Iq)
0 kA
Rated short-circuit making capacity (Icm)
0.32 kA (up to 440 V, 50/60 Hz)
Rated short-time withstand current (Icw)
0.24 kA

Contacts

Number of auxiliary contacts (change-over contacts)
0
Number of auxiliary contacts (normally closed contacts)
0
Number of auxiliary contacts (normally open contacts)
0

ETIM for 120919 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaNo
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaNo
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica1
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica1000 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica1000 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica20 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica0 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica0 A
Nome caratteristicapotenza d'esercizio nominale per AC-3, 400 V (EF001364)
Valore caratteristica0 kW
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica0.24 kA
Nome caratteristicapotenza d'esercizio nominale per AC-23, 400V (EF007027)
Valore caratteristica0 kW
Nome caratteristicapotenza di interruzione a 400 V (EF009166)
Valore caratteristica20 kW
Nome caratteristicacorrente di corto circuito nominale condizionale Iq (EF001444)
Valore caratteristica0 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica2
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaSì
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio completo nell'alloggiamento
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaNo
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicanero
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicamanetta
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaaltro
Nome caratteristicacon cablaggio premontato (EF016444)
Valore caratteristicaNo
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP65
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro
Nome caratteristicalarghezza (EF000008)
Valore caratteristica100 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica130 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica224 mm

DATASHEET - PDF
