DIL-SWD-32-002 118561 Y7-118561 EATON ELECTRIC Funktionselement, Schütz, SWD, DIL/MSC, Hand/Auto Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DIL-SWD-32-002 118561 Y7-118561 EATON ELECTRIC Funktionselement, Schütz, SWD, DIL/MSC, Hand/Auto

DIL-SWD-32-002

118561

Y7-118561

EATON-MOELLER

5

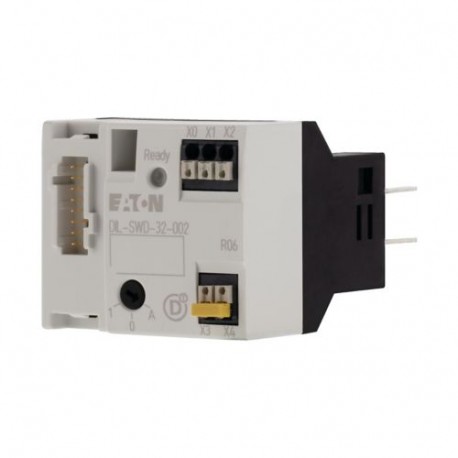

Funktionselement, Schütz, SWD, DIL/MSC, Hand/Auto

DIL-SWD-32-002

Eaton Moeller® series DIL-SWD Funktionselement, Schütz, SmartWire-DT, DIL/MSC, Hand/Auto

Funktionselement, Anschluss an SmartWire-DT: ja, verwendbar für: DILM(C)7... - DILM(C)32..., DILM38..., DILA..., DILMP20..., DILMP32..., DILMP45..., MSC-D(E)-... (24VDC)

Mehr Infos


Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $379.16
Stückpreis: $75.83
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DIL-SWD SWD Schützmodul
Katalognummer
118561
Produkt Länge/Tiefe
72 mm
Produkthöhe
38 mm
Produktbreite
45 mm
Produktgewicht
0.037 kg
Zertifikat(e)
UL 508
IEC/EN 60947
UL
EN 50178
CE
CSA File No.: 2324643
CSA Class No.: 3211-07
UL File No.: E29184
IEC/EN 61131-2
UL Category Control No.: NKCR
CSA-C22.2 No. 14-05
IEC/EN 60947-4-1
CSA
EAN
4015081168316
Modellcode
DIL-SWD-32-002

Features Functions

Merkmale
Feldbusanschluss über separaten Buskoppler möglich
Funktionen
Anzeige der Schaltstellung des Leistungsschützes, Status der Digitaleingänge 1 und 2, 1-0-A Schaltstellung
Zum Anschluss der Schütze an SmartWire-DT
Schützbetätigung
Ausstattung:
Eigene Versorgung
Elektrische Anschlussart
Federzuganschluss
Betriebsart
Adressvergabe über Drehschalter
Betriebsart

General

Kabellänge
= 2,8 m, Verbindung Hilfsschalter
Stromverbrauch
40 mA, SmartWire-DT-Netzwerk
Schutzart
IP20
Eingangsstrom bei Signal 1
3 mA
Anzahl Eingänge (digital)
2
Anzahl Ausgänge (digital)
1
Ausgangsstrom
0,5 A
Überspannungskategorie
II
Verschmutzungsgrad
2
Produktkategorie
SmartWire-DT Teilnehmer
Protokoll
Andere Bussysteme
Typ
SWD Schütz-Module
Spannungsart
Gleichstrom

Ambient conditions, mechanical

Konst. Beschleunig.
1 g, 8,4 - 150 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Konst. Amplitude
3,5 mm, 5 - 8,4 Hz, entsprechend IEC/EN 61131-2, Vibrationen
Kippen und Umstürzen
50 mm Fallhöhe, Kippfallen (IEC/EN 60068-2-31)
Fallhöhe (IEC/EN 60068-2-32) - max
0.3 m
Einbaulage
Wie DILM7 bis DILM38
Schockfestigkeit
15 g, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 11 ms, 9 Impacts

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungstemperatur Lagerung - min
-30 °C
Umgebungstemperatur Lagerung - max
70 °C
Umweltbedingungen
Kondensation: durch geeignete Maßnahmen verhindern
Relative Luftfeuchtigkeit
5 - 95 % (ohne Betauung, IEC/EN 60068-2-30)

Electro magnetic compatibility

Luftentladung
8 kV, nach IEC 61131-2, Stufe 3, ESD
Berstimpuls
1 kV, SmartWire-DT Leitung, entsprechend IEC/EN 61131-2, Level 3
1 kV, Signalleitung, entsprechend IEC/EN 61131-2, Level 3
Kontaktentladung
4 kV, entsprechend IEC/EN 61131-2, Level 2 (Stufe 2), ESD
Elektromagnetische Felder
3 V/m bei 1,4 - 2 GHz (gemäß IEC EN 61131-2:2008)
10 V/m bei 80 - 1000 MHz (gemäß IEC/EN 61131-2:2008)
1 V/m bei 2,0 - 2,7 GHz (gemäß IEC EN 61131-2:2008)
Einströmung
10 V (IEC/EN 61131-2:2008, Stufe 3)
Funkstörklasse
Klasse A (EN 55011)

Terminal capacities

Anschlusskapazität
0,2 - 1,5 mm² (24 - 16 AWG), eindrähtig
0,25 - 1,5 mm², feindrähtig mit Aderendhülse

Electrical rating

Bemessungsbetriebsspannung
15 V DC (Hilfskontakt)
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
15 VDC
Versorgungsspannung bei DC - max
15 VDC

Magnet system

Anzugsstrom
125 mA (für DILM 7-9)
188 mA (für DILM 12-15)
500 mA (für DILM 17-38)
Leistgsaufnahme
3 W für DILM 7-9 (Anzug Leistung)
4,5 W für DILM 12-15 (Halteleistung)
12 W für DILM 17-38 (Anzug Leistung)
3 W für DILM 7-9 (Halteleistung)
4,5 W für DILM 12-15 (Anzug Leistung)
0,5 W für DILM 17-38 (Halteleistung)
Haltestrom
188 mA, SmartWire-DT-Netzwerk für DILM 12-15
21 mA, SmartWire-DT-Netzwerk für DILM 17-38
125 mA, SmartWire-DT-Netzwerk für DILM 7-9

Communication

Adressierung
Automatische Adresseinstellung
Anbindung an SmartWire-DT
Ja
Anschlussart
SWD: Stecker, 8-polig
Push-in-Klemmen, Hilfskontakt
Externer Gerätestecker SWD4-8SF2-5, SmartWire-DT
LED-Anzeige
Statusanzeige des SmartWire-DT Netzwerks: Grün- und orangefarbene LED
Stati.
SmartWire-DT Teilnehmer, SmartWire-DT-Netzwerk

Contacts

Anzahl Hilfskontakte
2

Safety

Explosionsschutz-Kategorie für Staub
Ohne
Explosionsschutz-Kategorie für Gas
Ohne
Potentialtrennung
Verbindung Hilfsschalter: nein

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0.8 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
